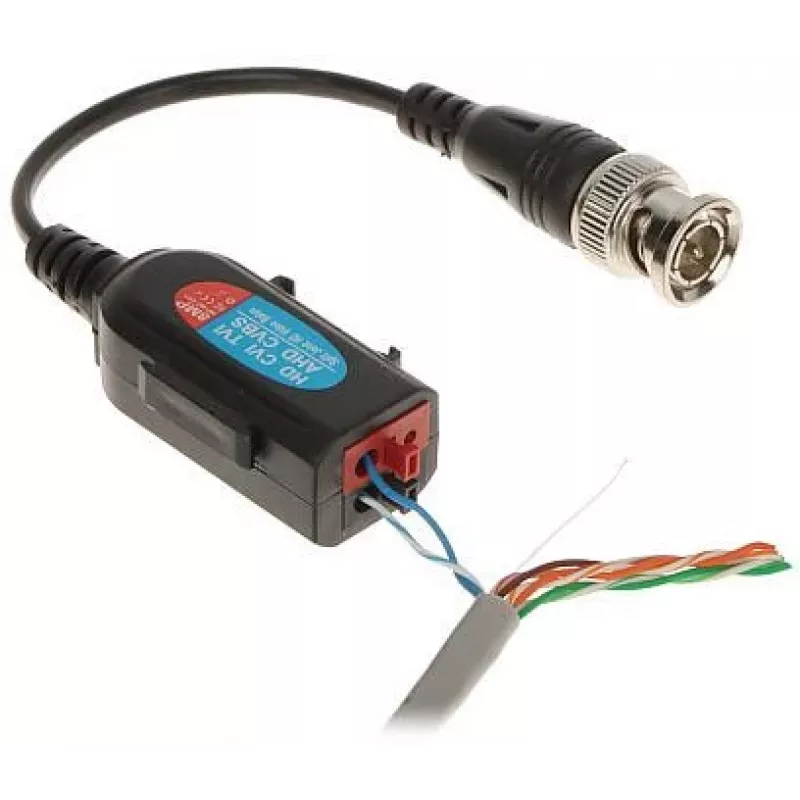

DELTA TR-1D-HD*P2 Passives HD-Video-Balun-Paar für HD-CVI/TVI/AHD/CVBS über UTP Cat5e/6, BNC auf Terminal, bis 400 m

HD-Video über große Entfernungen mit Koaxialkabel zu übertragen ist teuer und unflexibel. Das DELTA TR-1D-HD*P2 Video-Balun-Paar löst dieses Problem, indem es ein unsymmetrisches 75-Ohm-BNC-Videosignal in ein symmetrisches 100-Ohm-Signal umwandelt, das über normale ungeschirmte Twisted-Pair-Kabel (UTP) wie Cat5e oder Cat6 übertragen werden kann. Dieses passive Gerät benötigt keine externe Stromversorgung und unterstützt alle gängigen HD-Analogformate: HD-CVI, HD-TVI, AHD und Standard-CVBS. Es ist ideal für CCTV-Installationen, bei denen vorhandene Netzwerkverkabelung wiederverwendet werden kann oder bei denen lange Kabelwege Koaxialkabel unpraktisch machen.

Für wen ist es geeignet

Dieses Balun-Paar ist für professionelle CCTV-Installateure, Sicherheitsintegratoren und DIY-Überwachungsbegeisterte gedacht, die analoge HD-Videosignale über Twisted-Pair-Kabel verlängern müssen. Es ist besonders nützlich bei Nachrüstprojekten, bei denen bereits UTP-Kabel verlegt sind, oder bei Neuinstallationen, bei denen das Ziehen eines einzelnen Cat5e/6-Kabels kostengünstiger ist als mehrere Koaxialkabel.

Hauptmerkmale

• Passiver Betrieb – keine Stromversorgung erforderlich
• Unterstützt HD-CVI, HD-TVI, AHD und CVBS-Videosignale
• Übertragung bis zu 400 m für 720p HD-CVI, 250 m für 1080p, 200 m für 4MP/5MP und 150 m für 8MP (4K); bis zu 600 m für CVBS
• BNC-Stecker auf der Videoseite, Push-Terminal auf der UTP-Seite
• Integrierter Überspannungs- und ESD-Schutz
• Hohe Störfestigkeit (>60 dB)
• Kompaktes, robustes Design für einfache Installation
• Enthält zwei Baluns (einen für jedes Ende der Kabelstrecke)

Technische Daten

• Produkttyp: Passives Video-Balun / Transformator
• Kanäle: 1-Kanal-Video
• Video-Signalkompatibilität: HD-CVI, HD-TVI, AHD, CVBS
• Unterstützte Auflösungen: 720p, 1080p, 4MP, 5MP, 8MP (4K) für HD; 960H für CVBS
• Übertragungsmedium: UTP Cat5e/Cat6
• Videoanschluss: BNC-Stecker
• UTP-Verbindung: Push-Terminal
• Maximale Entfernung (HD-CVI 720p): Bis zu 400 m
• Maximale Entfernung (HD-CVI 1080p): Bis zu 250 m
• Maximale Entfernung (HD-CVI 4MP/5MP): Bis zu 200 m
• Maximale Entfernung (HD-CVI 8MP): Bis zu 150 m
• Maximale Entfernung (CVBS): Bis zu 600 m
• Koaxialimpedanz: 75 Ohm
• UTP-Impedanz: 100 Ohm
• Integrierter Schutz: Überspannungsschutz, ESD-Schutz
• Störfestigkeit: >60 dB
• Betriebstemperatur: -10°C bis +50°C
• Stromversorgung: Keine externe Stromversorgung erforderlich (passiv)
• Enthaltene Einheiten: 2 (Paar)

Tipps

Verwenden Sie für beste Ergebnisse massives Kupfer-UTP-Kabel (nicht CCA) und vermeiden Sie die parallele Verlegung zu Hochspannungsleitungen. Stellen Sie sicher, dass das für Video verwendete Twisted Pair aus demselben Paar stammt, um die Signalintegrität zu erhalten. Die Baluns sind farbcodiert oder beschriftet – verbinden Sie das Videosignal mit dem gleichen Farbterminal an beiden Enden.
