TRIAX OTX1310KIT Optischer Sender OTX 1310 mit Breitband-LNB TWB 40 307785

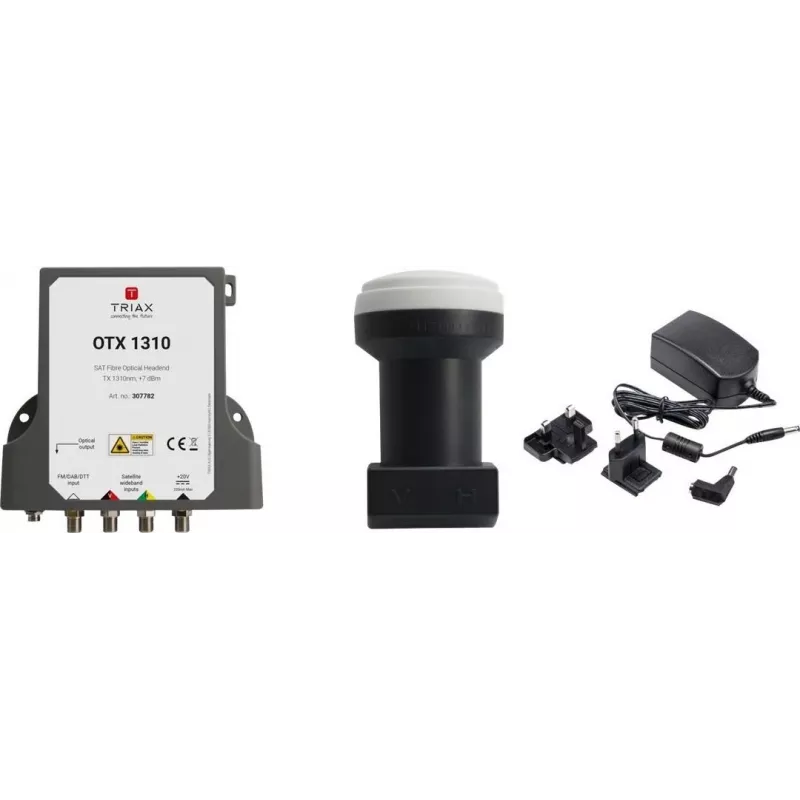

Die Verteilung von Satelliten-TV-Signalen über große Entfernungen in großen Wohn- oder Geschäftsgebäuden bedeutet oft Signalverlust und sperrige Koaxialkabel. Das TRIAX OTX1310KIT löst dieses Problem, indem es Satelliten-RF-Signale in ein optisches Signal umwandelt, das über leichtes, verlustarmes Glasfaserkabel übertragen werden kann. Dieses Kit enthält den optischen Sender OTX 1310, einen Breitband-LNB TWB 40 und ein 20V-DC-Netzteil – alles, was für den Aufbau eines faserbasierten Satellitenverteilsystems benötigt wird.

Für wen ist es geeignet

Dieses Kit ist ideal für Installateure und Systemintegratoren, die an Mehrfamilienhäusern (MDUs), Hotels, Krankenhäusern oder FTTH-Projekten (Fiber-to-the-Home) arbeiten, bei denen Satellitensignale ohne Qualitätsverlust auf viele Anschlüsse verteilt werden müssen. Es eignet sich für Fachleute, die eine zuverlässige, hochleistungsfähige optische Verbindung für die Satelliten-TV-Verteilung benötigen.

Hauptmerkmale

• Komplettes Kit: optischer Sender, Breitband-LNB und Netzteil
• Breitband-LNB deckt 10,7–12,75 GHz mit zwei Ausgängen ab (vertikale und horizontale Polarisation)
• Optischer Sender mit SC/APC-Anschluss und 1310 nm Wellenlänge
• Hohe optische Ausgangsleistung von +7 dBm unterstützt bis zu 32-fache Aufteilung
• Übertragungsdistanz bis zu 10 km über Single-Mode-Faser
• Niedrige Rauschzahl von 0,1 dB für hervorragende Signalqualität
• Breiter Betriebstemperaturbereich: -20°C bis +50°C

Spezifikationen

• LNB-Eingangsfrequenz: 10,7–12,75 GHz
• LNB-Ausgangsfrequenz (ZF): 290–2340 MHz
• LNB-Oszillatorfrequenz: 10,4 GHz
• LNB-Rauschzahl: 0,1 dB (typisch)
• LNB-Ausgänge: 2 (Breitband vertikal, Breitband horizontal)
• RF-Eingänge des Senders: 2 (F-Typ)
• Optische Ausgangswellenlänge: 1310 nm
• Optische Ausgangsleistung: +7 dBm (typisch)
• Optischer Anschluss: SC/APC
• Netzteil: 20V DC (im Lieferumfang enthalten)
• Max. optische Aufteilungen: bis zu 32
• Max. Übertragungsdistanz: bis zu 10 km
• Betriebstemperatur: -20°C bis +50°C
• Anwendung: Satellitensignalverteilung über Glasfaserkabel

Tipps

Für optimale Leistung verwenden Sie Single-Mode-Faser mit verlustarmen Steckverbindern. Bei der Planung eines Verteilnetzes berücksichtigen Sie die Verluste der optischen Splitter: Jede 1:2-Aufteilung reduziert die Leistung um etwa 3 dB. Stellen Sie sicher, dass das Netzteil vor dem Sender angeschlossen wird, um Schäden zu vermeiden. Der Breitband-LNB sollte mit freier Sicht zum Satelliten montiert werden, und die Faserstrecke sollte vor scharfen Biegungen geschützt werden.
