DELTA TR-1CD*P2 Passiver Video-Balun-Transceiver für CVBS/AHD/HD-CVI/HD-TVI, BNC auf Schraubklemme, bis zu 8MP 4K, 150-600m über UTP

Für Installateure, die hochauflösendes Video über vorhandene Twisted-Pair-Verkabelung übertragen müssen, macht der passive Video-Balun-Transceiver DELTA TR-1CD*P2 den Einsatz von Koaxialkabeln überflüssig. Im Gegensatz zu aktiven Extendern, die eine externe Stromversorgung benötigen, arbeitet dieses kompakte Gerät vollständig passiv und wandelt ein 75-Ohm-BNC-Signal in ein symmetrisches Signal für UTP Cat.5e/6-Kabel um. Es unterstützt sowohl das ältere CVBS- als auch moderne HD-over-Coax-Formate – AHD, HD-CVI und HD-TVI – bis zu 8MP (4K), was es zu einer flexiblen Wahl für Upgrades und neue CCTV-Installationen macht.

Highlights

• Passives Design: keine Stromversorgung erforderlich, reduziert Ausfallquellen und Installationskosten.
• Unterstützt CVBS-, AHD-, HD-CVI- und HD-TVI-Signale mit Auflösungen bis zu 8MP (4K).
• Integrierter 2kV-Überspannungsschutz schützt vor Spannungsspitzen auf der Videoleitung.

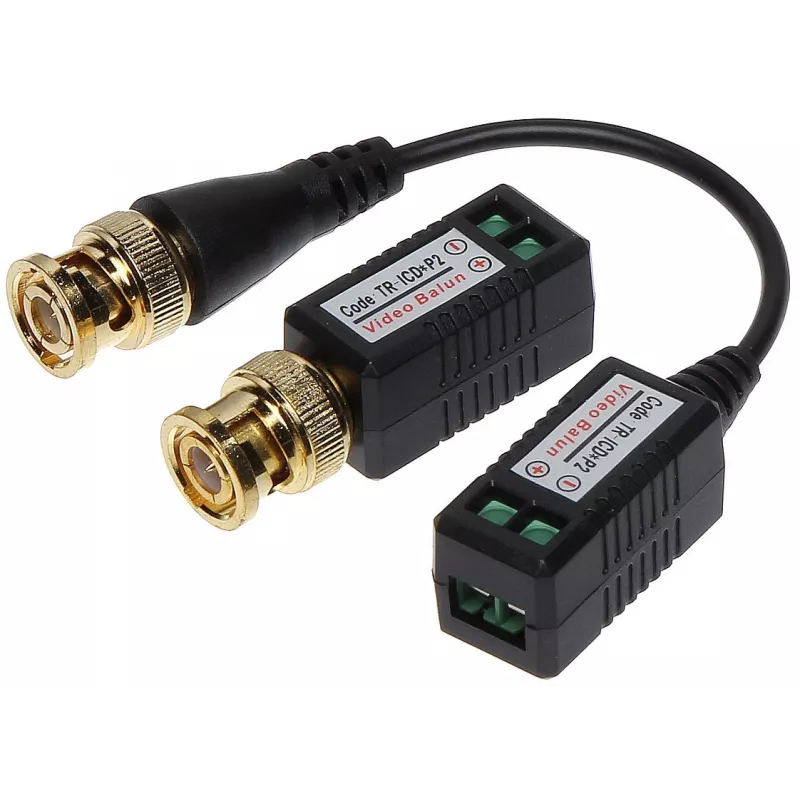

• Kompaktes ABS-Gehäuse mit BNC-Stecker und Schraubklemmenausgang für schnellen UTP-Anschluss.
• Erweiterte Übertragungsdistanzen: bis zu 600m für CVBS Schwarzweiß, 300m für 720p HD, 250m für 1080p, 200m für 4MP/5MP und 150m für 8MP.

Im täglichen Einsatz

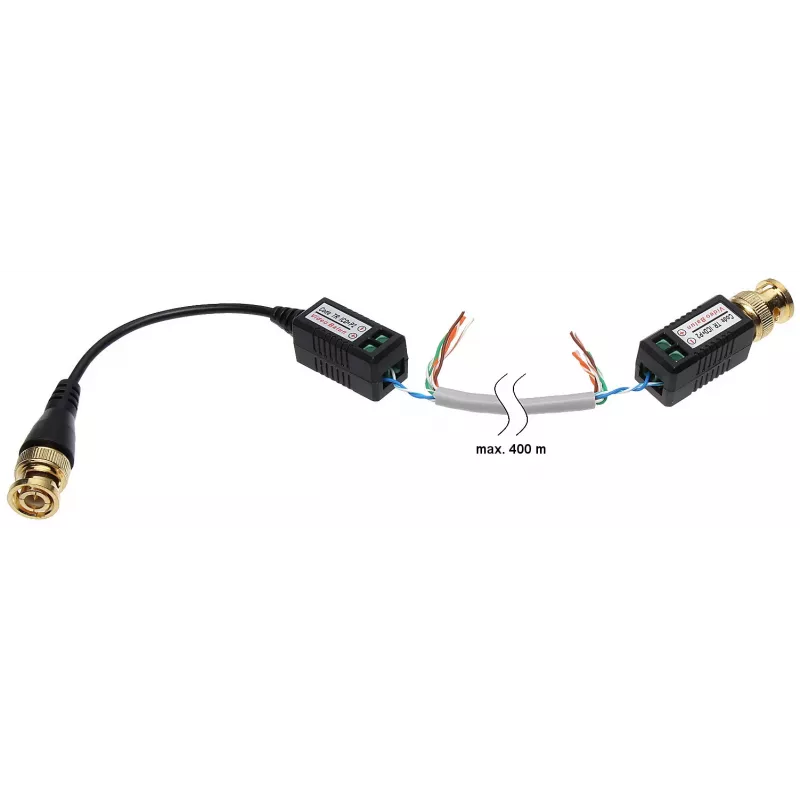

Der TR-1CD*P2 wird direkt an den BNC-Ausgang der Kamera angeschlossen, während die Schraubklemme ein einzelnes Twisted Pair des UTP-Kabels aufnimmt. Auf der Überwachungsseite wandelt ein zweiter Balun (oder ein kompatibler Empfänger) das Signal zurück auf BNC für den DVR oder Monitor. Da das Gerät passiv ist, verursacht es nur eine minimale Dämpfung (<0,5 dB) und weist ein hohes Gleichtaktunterdrückungsverhältnis (>60 dB) auf, um Störungen zu reduzieren. Der weite Betriebstemperaturbereich von -10°C bis +50°C eignet sich für die meisten Innen- und geschützten Außeninstallationen.

Technische Daten

• Produkttyp: Passiver Video-Balun / Transformator
• Anzahl der Kanäle: 1
• Signal-Kompatibilität: CVBS (analog), AHD, HD-CVI, HD-TVI
• Maximale Auflösung: 8MP (4K)
• Eingangsanschluss: BNC-Stecker (75 Ohm)
• Ausgangsanschluss: Schraubklemmenblock (für UTP)
• Übertragungsmedium: UTP Cat.5e/6
• Maximale Entfernung (CVBS): 400m Farbe, 600m S/W
• Maximale Entfernung (720p HD): 300m
• Maximale Entfernung (1080p HD): 250m
• Maximale Entfernung (4MP/5MP): 200m
• Maximale Entfernung (8MP): 150m
• Frequenzgang: 0-60 MHz
• Dämpfung: <0,5 dB
• CMRR: >60 dB (20 kHz - 60 MHz)
• Überspannungsschutz: 2kV
• Stromversorgung: Nicht erforderlich (passiv)
• Betriebstemperatur: -10°C bis +50°C
• Gehäusematerial: ABS-Kunststoff

Abschließende Anmerkung

Der DELTA TR-1CD*P2 ist eine zuverlässige, unkomplizierte Lösung für die Übertragung von HD-Video über vorhandene Twisted-Pair-Infrastruktur. Sein passiver Betrieb und die breite Formatunterstützung machen ihn zu einer praktischen Wahl für Nachrüst- und Neuinstallationsprojekte.
