AV-Sender und -Empfänger PureTools PT-HDBT-1010 100m 18 Gbit/s

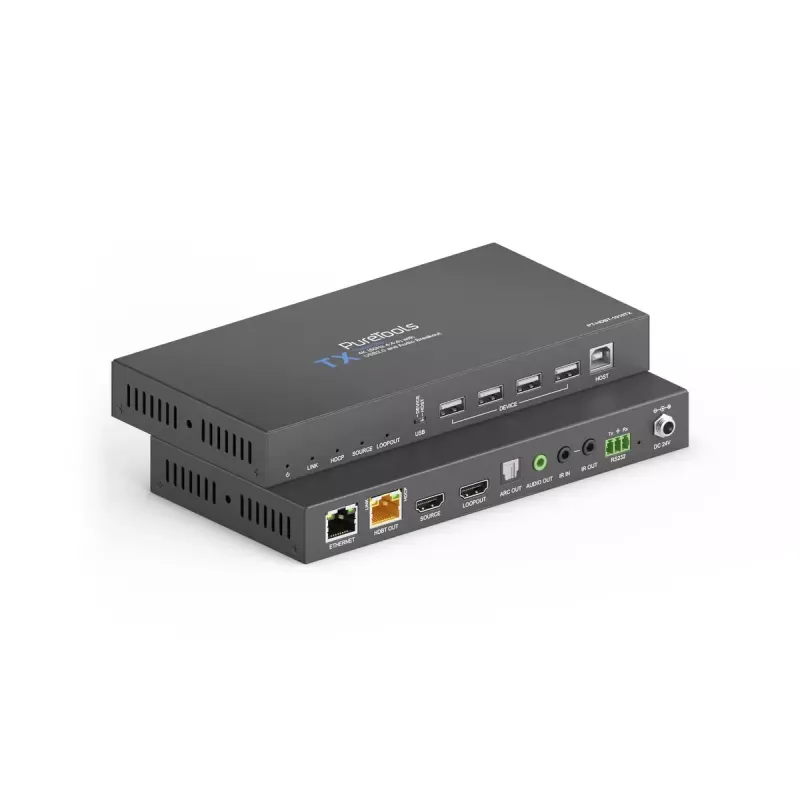

Das PureTools PT-HDBT-1010 ist ein 4K-18Gbps-HDMI-HDBaseT-Spec-3-Extender-Set, bestehend aus einem Sender (TX) und einem Empfänger (RX). Es verlängert HDMI-Signale über ein einzelnes Cat-Kabel (Cat5e/Cat6a) bis zu 80 m für 4K@60 4:4:4 oder bis zu 100 m für 4K@60 4:2:0. Das Set unterstützt HDMI 2.0 mit HDCP 2.2/1.4, bietet einen HDMI-Loop-Ausgang am Sender für lokale Überwachung und ermöglicht analoges Stereo-De-Embedding.

Vorteile

Das PT-HDBT-1010 liefert hochbandbreitige 18-Gbit/s-HDMI-Übertragung über große Entfernungen mittels HDBaseT, beinhaltet bidirektionale PoH/PoC-Stromversorgung, sodass nur ein Gerät extern mit Strom versorgt werden muss, und unterstützt 1G-Ethernet-Durchleitung. Es integriert USB 2.0 Hi-Speed über HDBaseT über vier USB-A-„Device“-Ports und einen USB-B-„Host“-Port pro Gerät für KVM-, Speicher- oder Peripheriezugriff. Flexibler ARC-Umgang (HDMI, S/PDIF, Durchleitung), IR-Ein-/Ausgang, RS232-Steuerung über 3-polige Phoenix-Anschlüsse und Status-LEDs vereinfachen Integration und Fehlerbehebung.

Geeignet für

• AV-Installationen, die HDMI-Verlängerung bis 100 m erfordern
• Remote-USB-Zugriff (KVM, USB-Speicher, Webcams) über HDBaseT
• Feste Installationen mit zentraler Stromversorgung oder Einzelnetzteil-Setups
• Setups, die ARC-Routing an AV-Receiver oder S/PDIF-Geräte benötigen

Wichtige Spezifikationen

• HDMI-Version: 2.0, Bandbreite: bis zu 18 Gbit/s
• Max. Video: 4K@60 4:4:4 bis 80 m / 4K@60 4:2:0 bis 100 m (Cat5e/Cat6a)
• HDCP-Unterstützung: 2.2 und 1.4
• USB: vier USB-A (Device) und ein USB-B (Host) pro Gerät; USB 2.0 Hi-Speed (max. 480 Mbit/s)
• Audio: HDMI, optisches S/PDIF (Toslink) und analoges Stereo-De-Embed (3,5 mm)
• Netzwerk: bidirektionale 1G-Ethernet-Durchleitung
• Strom: 12-V-verriegelbarer DC-Eingang; PoH/PoC bidirektional über HDBaseT
• Steuerung: IR-Ein-/Ausgang (3,5 mm, Doppelbuchsen) und RS232 (3-polig Phoenix)
• Anzeigen: Status-, HDCP-, Link- und Loopout-LEDs
• Abmessungen/Gewicht: kompakte Geräte; Gewicht 1,28 kg (kombiniert oder je nach Produktdaten)

Anwendung

Verbinden Sie die HDMI-Quelle mit dem HDMI-Eingang des Senders und verwenden Sie bei Bedarf den HDMI-Loop-Ausgang des Senders für einen lokalen Monitor. Verbinden Sie TX und RX mit einem geeigneten Cat-Kabel (Cat5e/Cat6a) auf die erforderliche Entfernung. Stellen Sie die DIP-Schalter an jedem Gerät ein, um USB-Host/Device-Rollen zu wählen und den ARC-Modus (HDMI, S/PDIF oder Durchleitung) am Empfänger auszuwählen. Schließen Sie USB-Geräte nach Bedarf an die USB-A-Ports und den verarbeitenden PC an den USB-B-Host-Port an. Versorgen Sie ein Gerät mit dem mitgelieferten 12-V-Netzteil; das andere Gerät kann bei Verwendung von PoH/PoC über HDBaseT mit Strom versorgt werden.

Empfehlungen

Verwenden Sie Cat6a-Kabel für maximale Entfernung und Signalstabilität bei 4K@60 4:4:4. Bei USB-3.x-Geräten ist mit Betrieb bei USB 2.0 Hi-Speed (bis zu 480 Mbit/s) zu rechnen. Wählen Sie beim Routing von ARC-Audio den passenden ARC-Modus am Empfänger, um ihn an Ihren AV-Receiver oder Ihr Soundsystem anzupassen. Sichern Sie die 12-V-Anschlüsse mit den mitgelieferten Schraubkappen und überprüfen Sie Link- und HDCP-LEDs während der Einrichtung.
