DC-Netzadapter MEAN WELL DCWN03E-05 3W 5V 0.3A RoHS

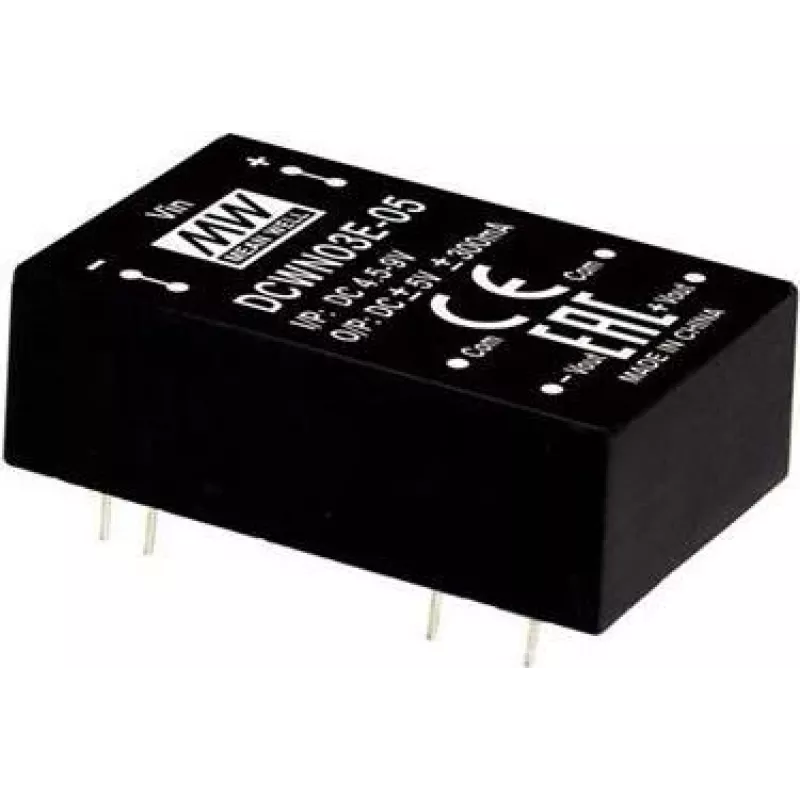

Das MEAN WELL DCWN03E-05 ist ein kompakter DC-Netzadapter mit einer Ausgangsleistung von 3 W und einer geregelten 5 V DC-Ausgangsspannung bei 0,3 A. Es verfügt über eine DC-DC-geregelte Dual-Ausgangs-Wandlertopologie mit einem Eingangsbereich von 4,5–9 V DC und liefert ±5 V-Ausgänge bei ±0,3 A mit 3000 V DC Ein-/Ausgangsisolation in einem DIP-Durchsteckgehäuse. Das Gerät ist RoHS-konform und eignet sich zur Integration in kleine elektronische Geräte und Anwendungen, die isolierte Doppelversorgungsspannungen benötigen.

Vorteile

Dieses Modul bietet geregelte Doppelausgänge mit hoher Ein-/Ausgangsisolation (3000 V DC), kompakte DIP-Durchsteckmontage für einfache Leiterplattenbestückung und einen weiten Eingangsspannungsbereich (4,5–9 V DC), der Batterie- oder geregelte Gleichstromquellen unterstützt. Das Produkt erfüllt die RoHS-Umweltstandards.

Geeignet für

• Kleine eingebettete Systeme und Mikrocontroller-Projekte
• Signalkonditionierung und Sensorschnittstellen, die isolierte Versorgungsspannungen erfordern
• Tragbare Geräte, die mit 5–9 V DC-Quellen betrieben werden
• Anwendungen, die Niedrigleistungs-±5 V-Versorgungen benötigen

Technische Daten

• Hersteller: MEAN WELL
• Modell / MPN: DCWN03E-05
• Ausgangsleistung: 3 W
• Ausgangsspannung / -strom: ±5 V bei ±0,3 A (Einzelausgang 5 V @ 0,3 A lt. Zusammenfassung)
• Eingangsspannungsbereich: 4,5–9 V DC
• Isolation: 3000 V DC Ein-/Ausgang
• GehäVerwendung: DIP-Durchsteckmontage
• Konformität: RoHS

Verwendung

Montieren Sie das DCWN03E-05 in einem kompatiblen DIP-Footprint auf der Leiterplatte und löten Sie die Pins für mechanische und elektrische Verbindung. Legen Sie eine DC-Eingangsspannung innerhalb des angegebenen Bereichs von 4,5–9 V an die Eingangspins an. Achten Sie auf die richtige Polarität. Verwenden Sie die ±5 V-Ausgangsschienen, um die Zielschaltungen zu versorgen, wobei die Strombegrenzung von 0,3 A pro Schiene nicht überschritten werden darf. Sorgen Sie für ausreichende Abstände und Erdung auf der Leiterplatte gemäß Ihren Systemanforderungen.

Empfehlungen

Verwenden Sie geeignete Entkopplungskondensatoren am Ein- und Ausgang wie in Ihrem Systemdesign empfohlen, überschreiten Sie nicht den Nennstrom und halten Sie Kriech- und Luftstrecken ein, um die 3000-V-Isolationsbewertung zu bewahren.
