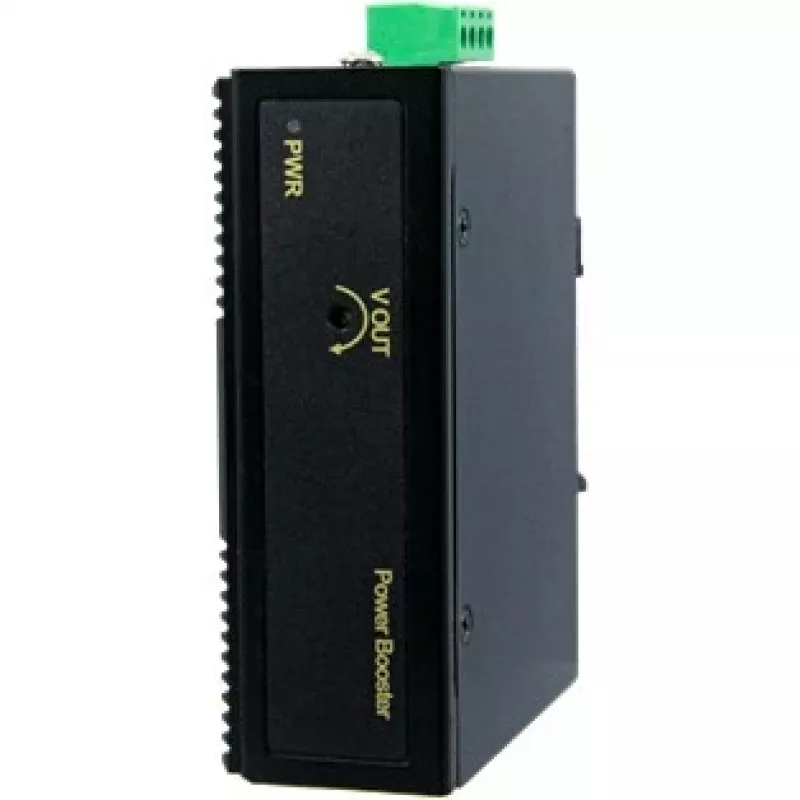

DC-DC-Wandler ALLNET ALL-B101 12–24VDC auf 48–54VDC, bis zu 200W

Der ALLNET ALL-B101 ist ein DC-DC-Wandler, der die fahrzeug- oder batteriegespeiste 12–24VDC in eine stabile 48–54VDC-Ausgabe mit bis zu 200W Dauerleistung hochsetzt. Das kompakte, geschlossene Modul ist für Installationen vorgesehen, bei denen höherspannungsfähige 48V-Geräte oder Telekommunikationseinrichtungen aus Niederspannungsquellen versorgt werden müssen. Es liefert eine geregelte Ausgabe innerhalb des angegebenen Bereichs und eignet sich für die Integration in Gleichstromversorgungssysteme in Automobil-, Industrie- und Remote-Anwendungen.

Vorteile

Der Wandler bietet eine zuverlässige Aufwärtsspannungslösung mit einer Dauerausgangsleistung von bis zu 200W. Er akzeptiert einen weiten Eingangsbereich von 12–24VDC und ermöglicht so die Kompatibilität mit gängigen Fahrzeugelektriksystemen und Batteriebänken. Das Gerät ist für den Dauerbetrieb innerhalb seiner Ein- und Ausgangsbereiche ausgelegt und bietet eine Spannungsregelung, die den Bedarf an zusätzlichen Aufbereitungskomponenten reduziert. Sein Design vereinfacht die Versorgung von 48V-Geräten, wenn nur Niederspannungsquellen verfügbar sind.

Geeignet für

• Versorgung von 48V-Telekommunikationseinrichtungen aus 12–24V-Fahrzeug- oder Batteriesystemen
• Versorgung von 48V-Netzwerkgeräten wie Switches, Routern oder PoE-Injektoren in mobilen Installationen
• Integration in batteriegestützte oder erneuerbare Systeme, die 48V-Schienen benötigen
• Industrielle Steuerungssysteme und Sensoren, die eine stabile 48–54V-Eingabe erfordern

Wichtige Spezifikationen

• Eingangsspannungsbereich: 12–24VDC
• Ausgangsspannungsbereich: 48–54VDC
• Maximale Dauerausgangsleistung: bis zu 200W
• Funktion: Aufwärts-DC-DC-Wandlung (Spannungsverstärker)

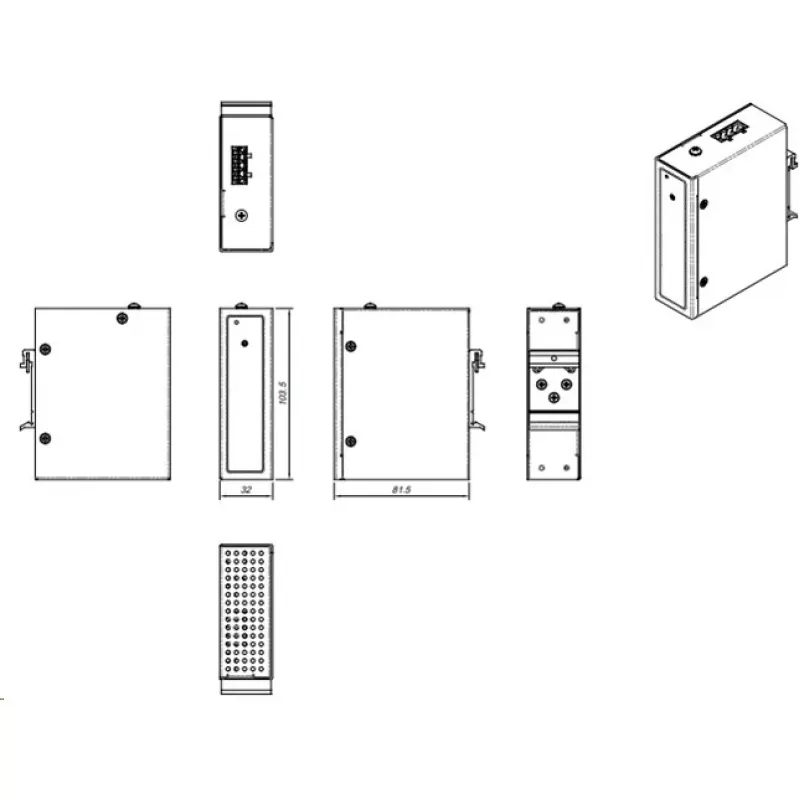

• Vorgesehene Montage: kompaktes geschlossenes Modul, geeignet für Geräteschränke oder Fahrzeuginstallationen
• Typische Anwendungen: Fahrzeugstromversorgungssysteme, Telekommunikation, batteriebetriebene Aufbauten

Verwendung

Schließen Sie den Wandlereingang an eine stabile 12–24VDC-Quelle an und beachten Sie dabei die korrekte Polarität und eine geeignete Verkabelung, die den Eingangsstrom bewältigen kann. Verbinden Sie den Ausgang mit dem 48–54V-Gerät oder der DC-Sammelschiene, wobei Sie erneut die Polarität beachten und für den Ausgangsstrom ausgelegte Kabel verwenden. Stellen Sie sicher, dass der Wandler an einem Ort mit ausreichender Belüftung und fern von übermäßiger Hitze oder Feuchtigkeit montiert wird. Überprüfen Sie die Ausgangsspannung und die Lastgrenzen, bevor Sie den Wandler in den Dauerbetrieb nehmen.

Empfehlungen

Verwenden Sie geeignete Sicherungen oder Leitungsschutzschalter sowohl in den Eingangs- als auch in den Ausgangsleitungen, die auf die erwarteten Ströme abgestimmt sind und den örtlichen elektrotechnischen Normen entsprechen. Stellen Sie sicher, dass die Quellenspannung während des Betriebs im Bereich von 12–24V bleibt und dass die angeschlossenen Lasten die Nennleistung von 200W nicht überschreiten. Bei mobilen Installationen werden eine sichere Montage und ein Vibrationsschutz empfohlen; bei langen Kabelstrecken wählen Sie Leitungsquerschnitte, die den Spannungsabfall begrenzen, um eine stabile Ausgabe an der Last zu gewährleisten.
