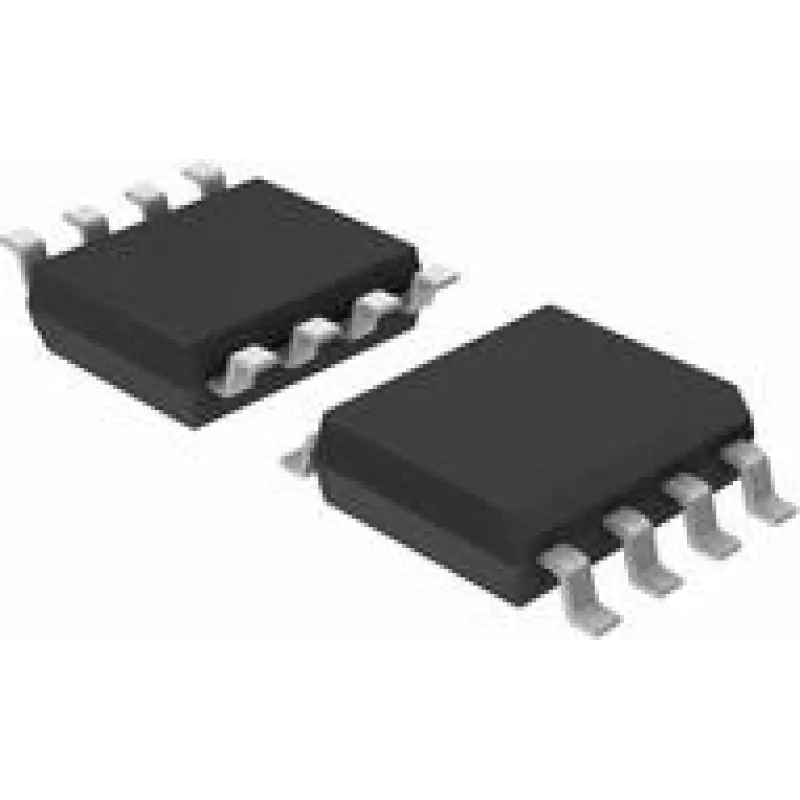

CAN-Transceiver Texas Instruments SN65HVD234DR, 1 Tx/1 Rx, SOIC-8-Gehäuse

Der Texas Instruments SN65HVD234 ist ein CAN-Bus-Transceiver im SOIC-8-Gehäuse mit einem Sende- und einem Empfangskanal. Er implementiert die Bitübertragungsschicht-Schnittstelle zwischen einem CAN-Controller und dem Bus und unterstützt die standardmäßige CAN-Signalisierung für bidirektionale Datenübertragung. Das Bauteil ist für zuverlässige Kommunikation in Systemen konzipiert, die Controller-Area-Network-Protokolle verwenden, und eignet sich für Umgebungen wie Automobilnetzwerke, industrielle Steuerungssysteme und Embedded-Plattformen, die eine kompakte SOIC-8-Bauform erfordern.

Vorteile

Der Transceiver bietet ein kompaktes SOIC-8-Gehäuse und eine 1-Tx-/1-Rx-Kanalkonfiguration, die das Platinenlayout und die Integration mit Mikrocontrollern und CAN-Controllern vereinfacht. Er stellt die für differenzielle CAN-Signalisierung erforderliche elektrische Schnittstelle bereit und ist für den Betrieb innerhalb der typischen Spannungs- und Zeitanforderungen von CAN-Netzwerken ausgelegt. Die Kompatibilität des Bauteils mit standardmäßigen CAN-Bitübertragungsschicht-Spezifikationen gewährleistet ein vorhersagbares Verhalten bei Verwendung mit konformen Controllern und Bustopologien.

Geeignet für

• Automobil-Karosserie- und Karosseriesteuerungsnetzwerke
• Industrielle Automatisierung und Maschinensteuerung
• Embedded-Systeme und mikrocontrollerbasierte CAN-Knoten
• Prototyping und Kleinserienfertigung von CAN-Geräten

Technische Daten

• Schnittstelle: CAN-Bitübertragungsschicht-Transceiver (Controller Area Network)
• Kanäle: 1 Sendekanal (Tx) und 1 Empfangskanal (Rx)
• GehäVerwendung: SOIC-8-Oberflächenmontagegehäuse
• Signaltyp: Differenzielle CAN-Bus-Signalisierung (CAN_H / CAN_L)
• Datenraten: Geeignet für standardmäßige CAN-Datenraten (abhängig vom Netzwerkdesign und der Buslänge)
• Betriebsumgebung: Ausgelegt für Automobil- und Industrieanwendungen, die eine zuverlässige Buskonnektivität erfordern

Verwendung

Platzieren Sie den SOIC-8-Transceiver gemäß den empfohlenen Layoutpraktiken für CAN-Transceiver auf der Leiterplatte, wobei die CAN_H- und CAN_L-Leiterbahnen paarweise geführt und Abschlusswiderstände an den Busenden platziert werden. Verbinden Sie den Tx-Eingang mit dem Sende-Pin des CAN-Controllers und den Rx-Ausgang mit dem Empfangs-Pin des Controllers, wobei Sie die Schnittstellenrichtlinien des Controller-Herstellers befolgen. Stellen Sie die korrekte Versorgungsspannung und Masseverbindungen bereit und platzieren Sie eventuell empfohlene Bypass-Kondensatoren nahe den Versorgungspins des Bauteils. Achten Sie auf einen ordnungsgemäßen Busabschluss und die Gleichtaktbedingungen bei der Integration in ein bestehendes CAN-Netzwerk.

Empfehlungen

Befolgen Sie die Layoutregeln für die Automobil- oder Industriebranche zur Signalintegrität: Platzieren Sie Abschlusswiderstände nahe den Busenden, halten Sie die differenziellen Leiterbahnen in der Länge abgestimmt und integrieren Sie ESD-Schutz und Entkopplungskondensatoren wie empfohlen. Validieren Sie den Netzwerkbetrieb bei den vorgesehenen Datenraten und Buslängen während des Systemtests.
