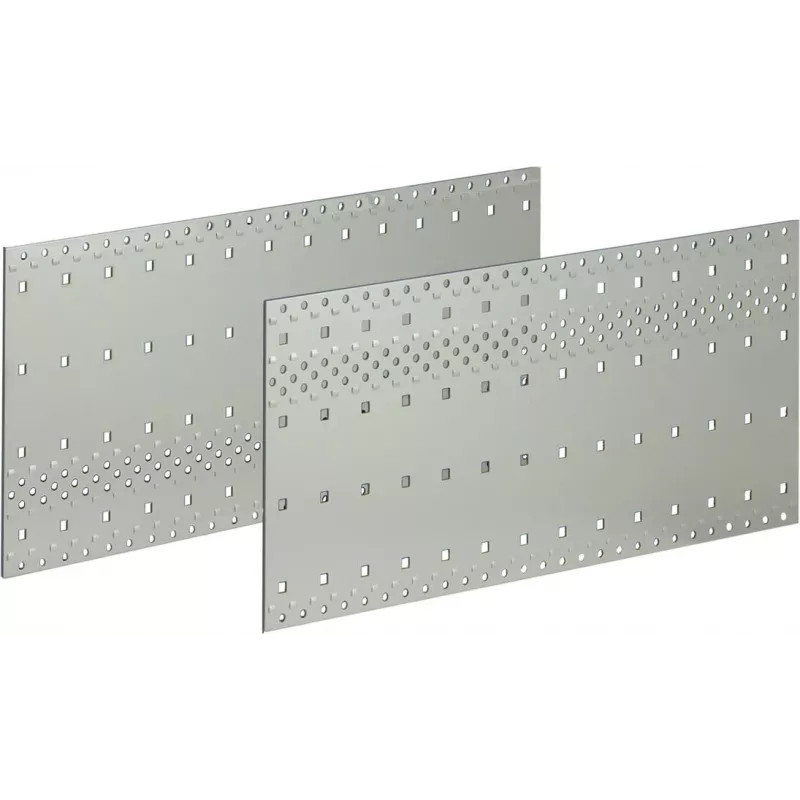

SCHROFF Typ F Seitenwand, 4U, 175 mm Tiefe, Aluminium 34560285

In modularen Baugruppenträgersystemen setzen offene Seitenflächen empfindliche Elektronik Staub, versehentlicher Berührung und elektromagnetischen Störungen aus. Diese SCHROFF Typ F Seitenwand verschließt einen 4U, 175 mm tiefen EuropacPRO Baugruppenträger mit einer massiven, eloxierten Aluminiumplatte und stellt mechanische Integrität sowie ein sauberes, professionelles Erscheinungsbild wieder her.

Für wen ist es geeignet

Systemintegratoren und Gehäusebauer, die 19-Zoll-Baugruppenträger für industrielle Steuerung, Test und Messung oder Telekommunikation montieren. Wenn Sie einen 4U-Baugruppenträger mit 175 mm Tiefe umschließen möchten und eine anschraubbare, unbelüftete Seitenwand bevorzugen, passt dieses Teil direkt in das nVent SCHROFF EuropacPRO Ökosystem.

Hauptmerkmale

• Massive Aluminiumkonstruktion, 2,5 mm dick, mit naturbelassener Eloxierung für Korrosionsbeständigkeit und elektrische Leitfähigkeit.
• Vorgebohrte Montagelöcher passen zum Seitenprofil des EuropacPRO Baugruppenträgers; lässt sich ohne Modifikation anschrauben.
• 4U Höhe (4HE) und 175 mm Tiefe, konform mit IEC 60297-3-101 mechanischen Standards.
• Unbelüftetes Design für Anwendungen, bei denen Luftstrom anderweitig geregelt wird oder Staubeintritt minimiert werden muss.
• Wird einzeln verkauft; bestellen Sie zwei Platten, um einen Baugruppenträger vollständig zu umschließen.

Spezifikationen

• Marke: SCHROFF
• Modell: 34560285
• MPN: 34560285
• EAN: 4036088073434
• Produkttyp: Seitenwand
• Serie: Typ F
• Rackeinheitenhöhe: 4U (4HE)
• Kompatible Baugruppenträgertiefe: 175 mm
• Material: Aluminium
• Oberfläche: Eloxiert
• Farbe: Naturaluminium
• Plattendicke: 2,5 mm
• Montageart: Anschraubbar
• Belüftung: Massiv (unbelüftet)
• Menge pro Packung: 1
• RoHS-Konformität: Ja
• Normkonformität: IEC 60297-3-101

Tipps

Für optimale Passform überprüfen Sie, ob das Seitenprofil Ihres Baugruppenträgers mit der EuropacPRO-Serie übereinstimmt. Verwenden Sie alle vorgebohrten Löcher, um eine gleichmäßige Lastverteilung zu gewährleisten und Verformungen zu vermeiden. Wenn Ihr System Luftstrom benötigt, ziehen Sie eine belüftete Seitenwandvariante in Betracht oder passen Sie die Lüfterplatzierung entsprechend an.
