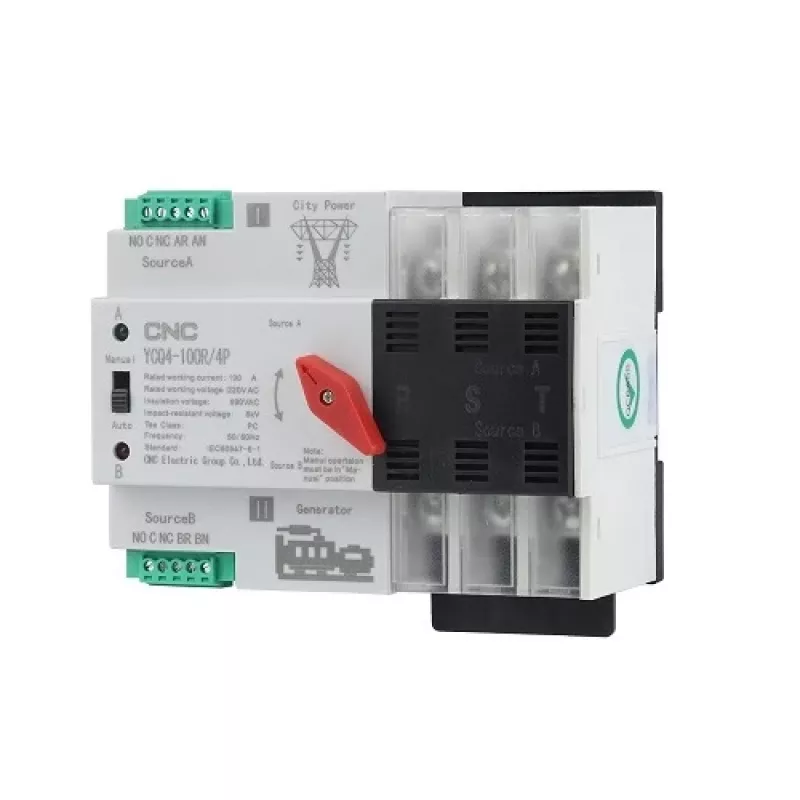

Automatischer Umschalter CNC NV822461 3P 220V 100A

Der automatische Umschalter CNC NV822461 3P 220V 100A ist ein automatischer Umschalter (ATS) für dreiphasige 220-V-Systeme mit einem Nennstrom von 100 A. Das Gerät bietet automatisches Umschalten zwischen zwei Stromquellen, um eine kontinuierliche Stromversorgung kritischer Lasten sicherzustellen, und kann auch manuell betrieben werden. Kompakt und für die Hutschienenmontage konzipiert, erfüllt es die Niederspannungsschaltanlagen-Anforderungen der IEC 60947-6-1 und ist für Installationen vorgesehen, bei denen eine unterbrechungsfreie Versorgung erforderlich ist.

Vorteile

Der CNC NV822461 bietet zuverlässiges und schnelles Umschaltverhalten mit Umschaltzeiten unter 50 ms und ist sowohl für 50-Hz- als auch für 60-Hz-Systeme geeignet. Er verfügt über ein kompaktes Hutschienen-Design für einfache Installation, entspricht den geltenden IEC-Normen und umfasst sowohl automatische als auch manuelle Betriebsmodi. Mechanische Lebensdauer und elektrische Nennlebensdauer werden für eine planbare Austauschplanung angegeben.

Geeignet für

• Industrielle Verteilerschränke, die eine automatische Quellenumschaltung erfordern
• Gewerbliche Gebäude und kritische Lasten, bei denen eine kontinuierliche Stromversorgung benötigt wird
• Notstromaggregat-Integration und Notstromsysteme

Wichtige Spezifikationen

• Modell: CNC NV822461 (Automatischer Umschalter)
• Phasen/Kontakte: 3
• Haupt-/Hilfsspannung: AC 220 V
• Nennstrom: 100 A
• Frequenz: 50/60 Hz
• Isolationsspannung (Ui): AC 690 V
• Nennspannung (Ue): AC 400 V
• Bemessungs-Kurzschlussstrom: 50 kA
• SCPD (empfohlene Sicherung): RT16-00-63A
• Bemessungs-Stoßspannungsfestigkeit: 8 kV
• Kontaktumschaltzeit / Betriebsumschaltzeit / Rückumschaltzeit / Aus-Zeit: <50 ms
• Installation: Hutschiene
• Abmessungen: 124,8 x 100 x 76 mm
• Mechanische Lebensdauer: 5000 Zyklen
• Elektrische Lebensdauer: 2000 Zyklen
• Gewicht: 608 g
• Garantie: 24 Monate

Gebrauchsanweisung

Montieren Sie den ATS auf einer Standard-Hutschiene im Verteilerschrank und schließen Sie die dreiphasige Versorgung und die alternative Quelle gemäß dem Schaltplan an. Verbinden Sie die Lastklemmen mit dem geschützten Stromkreis. Versorgen Sie den Steuer-/Haupthilfsstromkreis mit AC 220 V. Der Schalter führt bei Erkennung eines Netzausfalls ein automatisches Umschalten zwischen den Quellen durch; manueller Betrieb ist über die mitgelieferte Handsteuerung möglich. Überprüfen Sie die korrekte Sicherungsauswahl (RT16-00-63A empfohlen) und stellen Sie sicher, dass vor dem Einschalten eine ordnungsgemäße Erdung und Schutzvorrichtungen vorhanden sind.

Empfehlungen

Führen Sie Inbetriebnahmeprüfungen durch, einschließlich Isolationsprüfungen, Funktionsumschalttests und Überprüfung der Umschaltzeiten. Planen Sie regelmäßige Inspektionen und Funktionstests gemäß den örtlichen Vorschriften und der Kritikalität der Anwendung. Ersetzen Sie das Gerät, nachdem die mechanische oder elektrische Nennlebensdauer erreicht wurde oder wenn die Umschaltzuverlässigkeit nachlässt.
