Antennenadapter RF Elements TPA-C5X

Der RF Elements TPA-C5X Antennenadapter ist eine kompakte, zuverlässige Komponente, die entwickelt wurde, um kompatible Funkgeräte mit gleichbleibender mechanischer Stabilität und Signalausrichtung zu verbinden. Der Adapter besteht aus ABS und Aluminium und kombiniert ein leichtes Design mit ausreichender struktureller Festigkeit für typische Montageszenarien im Außen- und Innenbereich. Mit Abmessungen von 109 mm × 98 mm × 54 mm und einem Gewicht von 170 g bietet der Adapter eine geringe Stellfläche und gewährleistet gleichzeitig eine zuverlässige physische Verbindung zwischen Antennen und Funkgeräten.

Vorteile

Das ABS-Gehäuse und die Aluminiumelemente des Adapters bieten Korrosionsbeständigkeit und reduziertes Gewicht, was Installation und Handhabung für Techniker vereinfacht. Seine kompakte Größe minimiert Windlast und optische Auswirkungen auf Masten oder Pfosten. Das Produkt ist so konstruiert, dass es einen stabilen mechanischen Sitz und wiederholbare Ausrichtung gewährleistet und so eine gleichbleibende HF-Leistung in Kombination mit kompatiblen Antennen und Funkgeräten unterstützt.

Geeignet für

• Kleine bis mittlere Punkt-zu-Punkt- und Punkt-zu-Multipunkt-Verbindungen im Außenbereich
• Installationen in Innenraum-Racks oder -Schränken, wo kompakte Adapter benötigt werden
• Standorte, an denen reduziertes Gewicht und ein niedriges Profil für Montagehardware bevorzugt werden

Wichtige Technische Daten

• Materialien: ABS-Kunststoffgehäuse und Aluminium-Strukturteile
• Abmessungen: 109 mm × 98 mm × 54 mm
• Gewicht: 170 g
• Funktion: mechanischer Adapter für die Antenne-zu-Funkgerät-Verbindung und -Ausrichtung

Anwendung

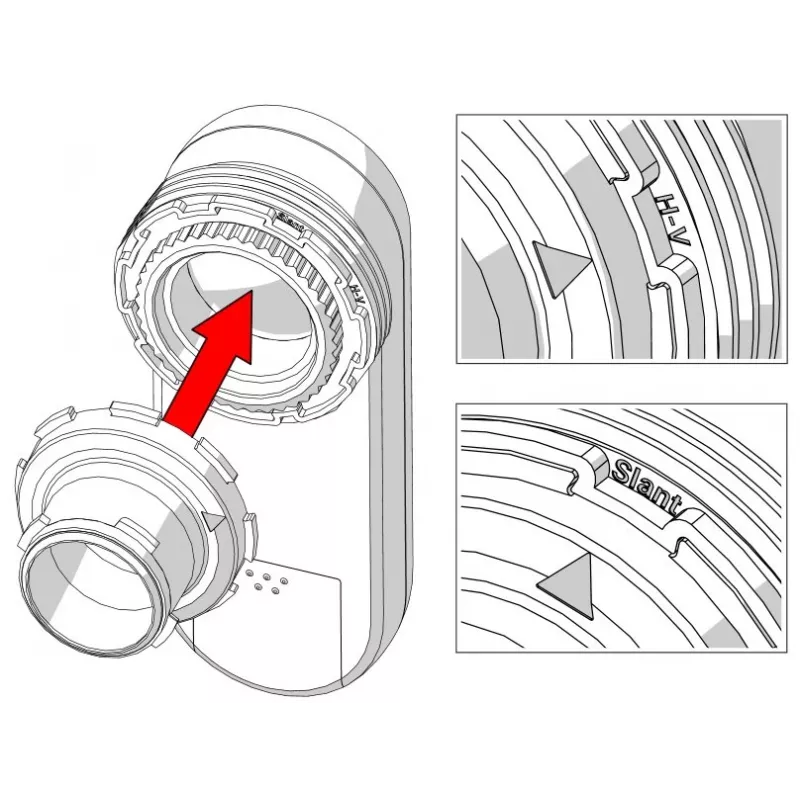

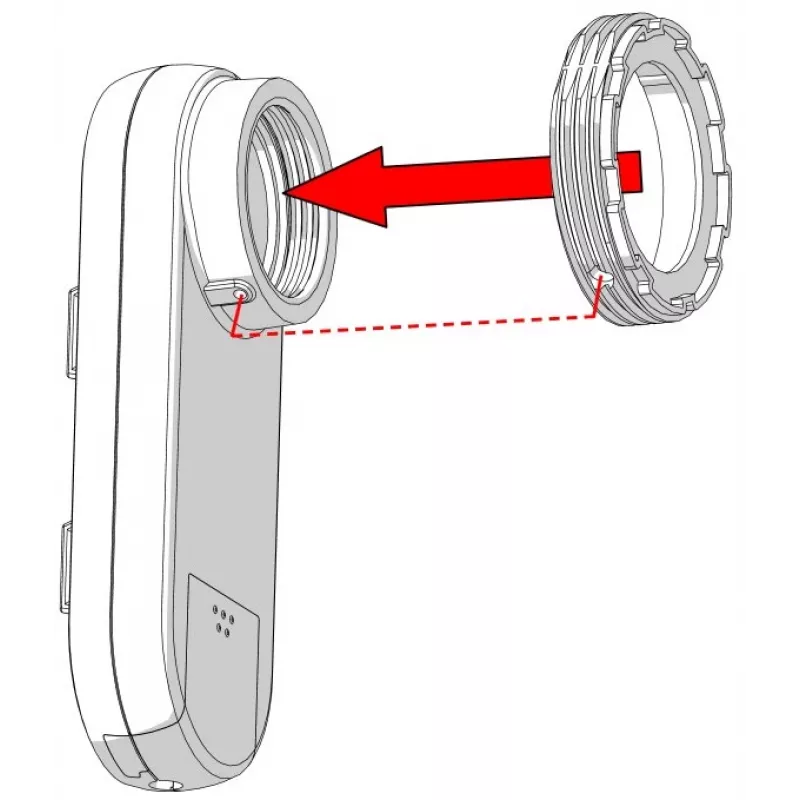

Montieren Sie den RF Elements TPA-C5X Adapter zwischen der Antenne und der Funkschnittstelle gemäß den mechanischen Anweisungen der Antennen- und Funkgerätehersteller. Stellen Sie sicher, dass die Kontaktflächen sauber und frei von Verschmutzungen sind, richten Sie die Steckerschnittstellen vorsichtig aus, um Verkanten oder gewaltsames Zusammenfügen zu vermeiden, und ziehen Sie die Befestigungselemente mit dem empfohlenen Drehmoment an, sofern in der Gerätedokumentation angegeben. Überprüfen Sie nach der Installation die physische Ausrichtung und Stabilität und führen Sie HF-Prüfungen durch, um die erwarteten Signalpegel zu bestätigen.

Empfehlungen

Verwenden Sie für Außeninstallationen geeignete Edelstahl-Hardware oder korrosionsbeständige Befestigungselemente und befolgen Sie die bewährten Praktiken für Erdung und Blitzschutz bei Antennensystemen. Überprüfen Sie den Adapter regelmäßig auf Anzeichen von Verschleiß, Korrosion oder gelösten Befestigungselementen und ziehen Sie diese nach oder ersetzen Sie Teile bei Bedarf, um eine zuverlässige Verbindung zu gewährleisten.
