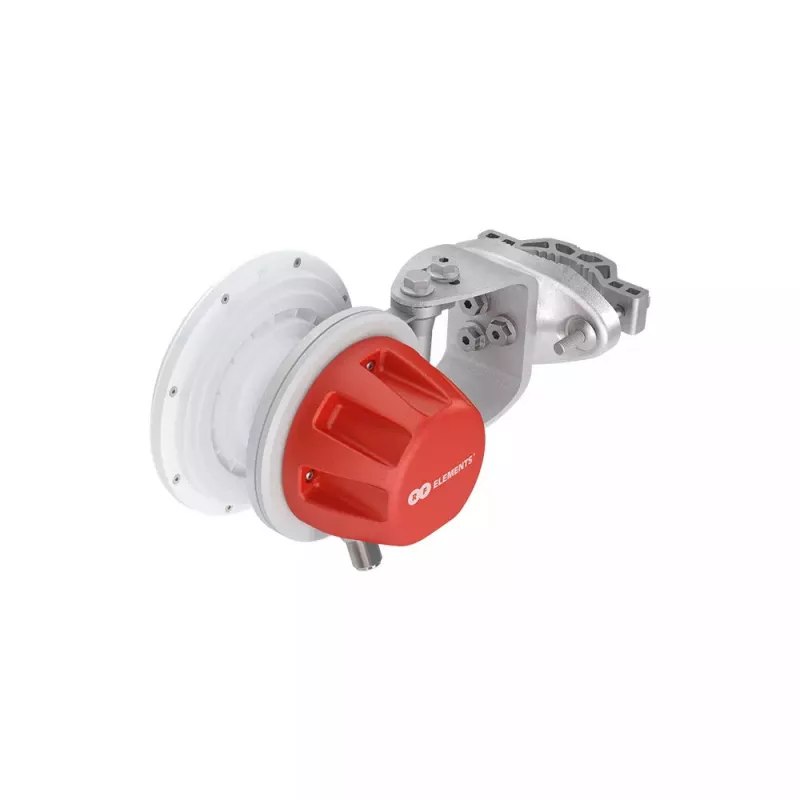

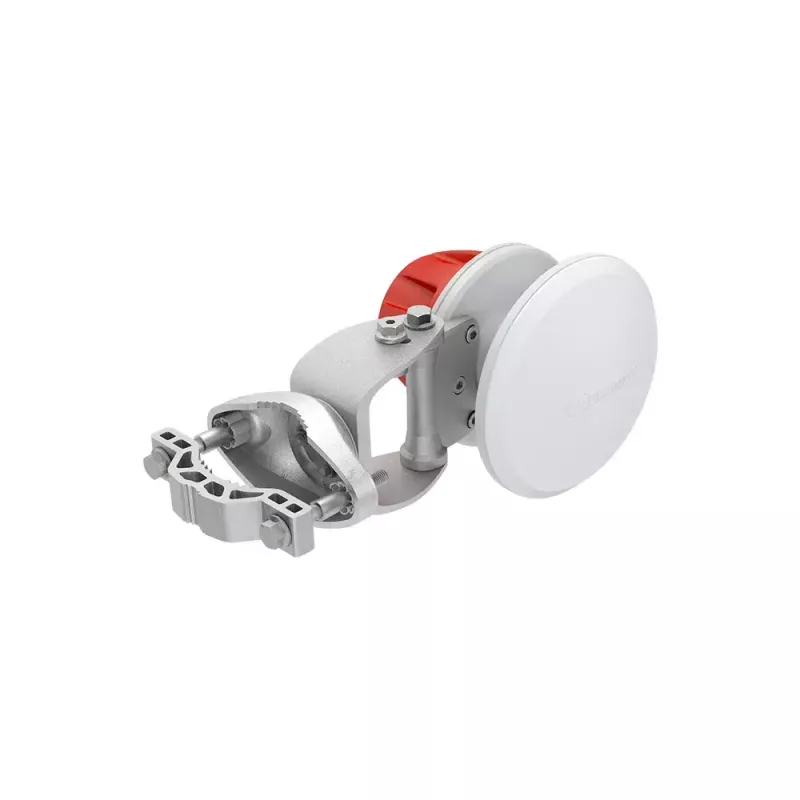

Hornantenne RF Elements HG3-CC-S90

Die RF Elements HG3-CC-S90 ist eine kompakte symmetrische Horn-Carrier-Class-Antenne für den Betrieb im Frequenzbereich 5,18–6,40 GHz. Mit einem kreisförmigen Hauptstrahl, einer N-Typ-Buchse und einem stabilen Gewinn von 9,6 dBi bietet dieses Modell breitbandige Leistung und kompakte Abmessungen (312 × 157 × 152 mm) für Installationen, bei denen Spektrumeffizienz, Skalierbarkeit und präzise Abdeckung erforderlich sind.

Vorteile

Das Design der Symmetrical Horn Carrier Class Gen2 erzeugt eine identische Strahlbreite in Azimut und Elevation, beseitigt Nebenkeulen und reduziert im Vergleich zu herkömmlichen Sektorantennen das empfangene und gesendete Rauschen. Das frequenzunabhängige Strahlungsdiagramm sorgt für einen stabilen Gewinn über das gesamte Band von 5180–6400 MHz. Die kompakte Konstruktion und die zuverlässigen Aluminiummaterialien bieten Witterungsbeständigkeit und reduzieren den Platzbedarf auf Masten. N-Typ-Buchsen ermöglichen die Kompatibilität mit einer Vielzahl von Radios mit Anschlussbuchse.

Geeignet für

• Drahtlose Punkt-zu-Multipunkt-Außennetzwerke im 5-GHz-Band
• Bereitstellungen mit hoher Sektordichte, die schmale, co-lokalisierte Sektoren erfordern
• Mastinstallationen mit Platz- oder Mietkostenbeschränkungen
• Umgebungen, in denen geringe Nebenkeulenstrahlung und verbesserte Spektrumswiederverwendung wichtig sind

Technische Daten

• Frequenzband: 5,18–6,40 GHz
• Maximaler Antennengewinn: 9,6 dBi
• Impedanz: 50 Ω
• Anschluss: N-Typ-Buchse
• Strahlungswinkel: 90° (Modell S90)
• Abmessungen (B × T × H): 312 × 157 × 152 mm
• Gewicht: 1,8 kg
• Farbe: Weiß, Rot
• Material: Druckguss-, Stanz- und Strangpressaluminium; UV-beständige Kunststoffe; Edelstahl-Hardware

Verwendung

Montieren Sie die HG3-CC-S90 mit Standard-Montagehalterungen und Edelstahl-Hardware an einem geeigneten Mast. Schließen Sie ein Koaxialkabel mit 50 Ω Impedanz an die N-Typ-Buchse der Antenne und dann an ein kompatibles Radio mit Anschlussbuchse an. Richten Sie die Antenne so aus, dass der kreisförmige Hauptstrahl den vorgesehenen Sektor abdeckt. Da die Antenne identische Strahlbreiten in Azimut und Elevation aufweist, passen Sie Höhe und Neigung an, um Abdeckungslücken für nahe Clients zu vermeiden. Befolgen Sie die Anweisungen des Radioherstellers für Verkabelung und Erdung.

Empfehlungen

Für beste Spektrumeffizienz und Koexistenz setzen Sie mehrere schmale Sektoren (z. B. 30°–90°-Modelle) mit sorgfältiger mechanischer Ausrichtung und ausreichender Isolation zwischen den Sektoren ein. Verwenden Sie diese Antenne, wenn kompakte Größe und geringe Nebenkeulenstrahlung erforderlich sind, um den Durchsatz und die Skalierbarkeit dichter Drahtlosnetzwerke zu verbessern.
