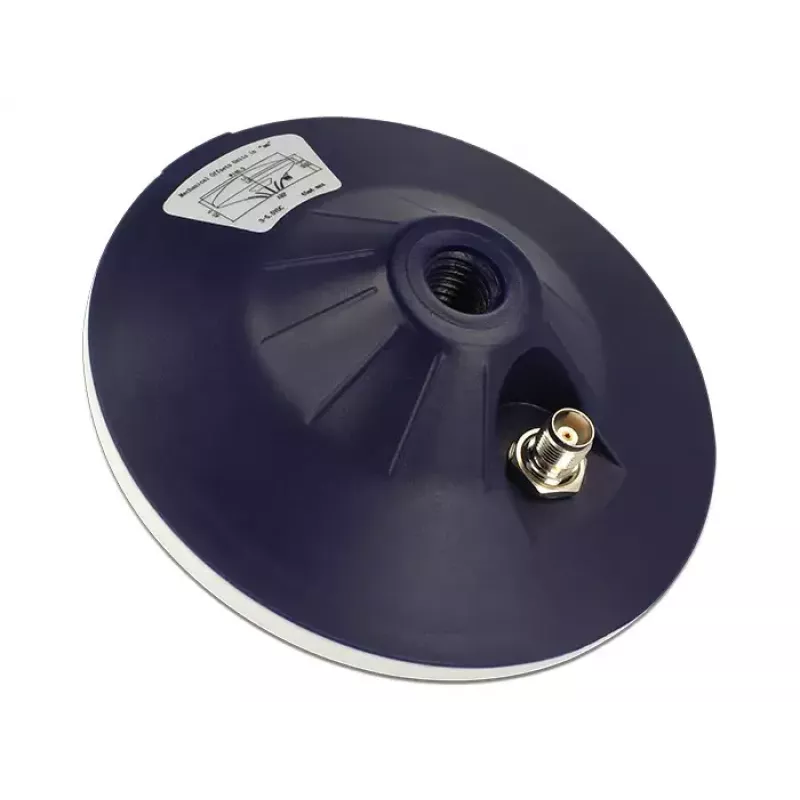

Antenne Navilock NL-60560M

Die Navilock NL-60560M ist eine kompakte, hochpräzise Netzwerkantenne für den GNSS-Empfang. Sie unterstützt den gleichzeitigen Empfang von GPS-, GLONASS-, GALILEO- und COMPASS/BEIDOU-Satellitensignalen, bietet einen Antennengewinn von 5 dBi und verwendet einen TNC-Stecker. Die Antenne bietet zirkulare Polarisation und eine horizontale Strahlbreite von 360° bei geringem Stromverbrauch und einem kleinen Formfaktor, der für eine Reihe von Installationen geeignet ist.

Vorteile

Der Antennengewinn von 5 dBi und die zirkulare Polarisation verbessern die Signalstabilität in Multi-Konstellations-GNSS-Konfigurationen, während die horizontale Strahlbreite von 360° einen gleichmäßigen Empfang aus allen Azimuten gewährleistet. Die geringe Stromaufnahme (ca. 45 mA) und der weite Eingangsspannungsbereich (3–5,5 V) ermöglichen die Integration in batteriebetriebene und fahrzeugmontierte Geräte. Die kompakten Abmessungen (62,5 mm Höhe, 147 mm Durchmesser) und der standardmäßige TNC-Stecker vereinfachen die Installation in beengten Räumen.

Geeignet für

• GNSS-Empfänger, die Multi-Konstellations-Unterstützung benötigen (GPS, GLONASS, GALILEO, BEIDOU/COMPASS)
• Positionsbestimmungssysteme für Fahrzeuge, Schiffe und stationäre Anwendungen
• IoT-Gateways und Tracking-Geräte mit TNC-Antennenanschlüssen

Wichtige Spezifikationen

• Antennenmodell: Navilock NL-60560M
• Antennengewinn (max.): 5 dBi
• Stecker: TNC
• Polarisation: Zirkular
• Horizontale Strahlbreite: 360°
• VSWR: 1,5/2
• Betriebsspannung: 3–5,5 V
• Typischer Stromverbrauch: 45 mA
• Abmessungen: 62,5 mm (Höhe) × 147 mm (Durchmesser)
• Farbe: Weiß, Blau
• EAN: 4043619605606

Verwendung

Montieren Sie die Navilock NL-60560M an einem Ort mit freier Sicht zum Himmel für optimalen GNSS-Empfang. Verbinden Sie die Antenne über den TNC-Stecker mit dem GNSS-Gerät; stellen Sie sicher, dass das Gerät den Spannungs- und Leistungsbereich der Antenne (3–5,5 V) unterstützt. Verlegen und sichern Sie das Kabel, um eine Belastung des Steckers zu vermeiden, und überprüfen Sie den Signalempfang anhand der Statusanzeigen oder Software des GNSS-Empfängers.

Empfehlungen

Für beste Ergebnisse installieren Sie die Antenne fern von großen Metallhindernissen und HF-Störquellen. Überprüfen Sie die Erdung und die Kabelqualität bei Fahrzeug- oder Schiffsinstallationen, um einen zuverlässigen Multi-Konstellations-Empfang zu gewährleisten.
