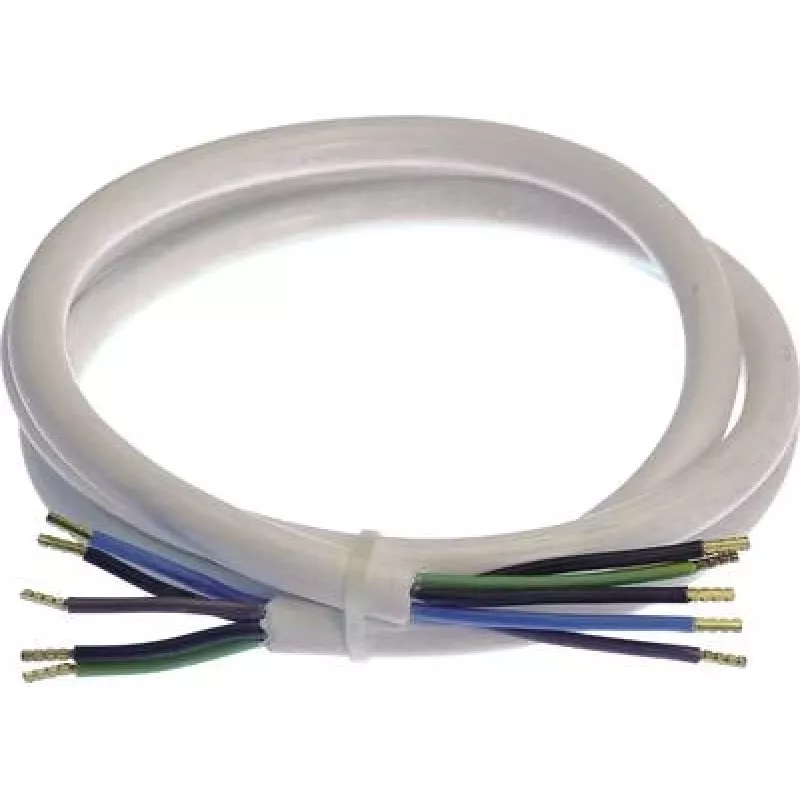

Herdanschlusskabel AS Schwabe 70867 H05VV-F 5G2.5 1,5 m weiß, beidseitig ummantelt

Das Herdanschlusskabel AS Schwabe 70867 H05VV-F 5G2.5, 1,5 m, weiß ist eine flexible feste Anschlussleitung zum Anschluss von Öfen und Herden an einen 400 V, 16 A Stromkreis. Das Kabel verfügt über fünf 2,5 mm² Leiter und beide Enden sind ummantelt, um Zugentlastung und eine sicherere Kontaktierung in Geräteanschlussklemmen oder Verteilerdosen zu gewährleisten. Es ist für die üblichen Installationsanforderungen bei elektrischen Haushaltskochgeräten ausgelegt, bei denen ein fester, langlebiger Leitersatz erforderlich ist.

Vorteile

Der H05VV-F-Aufbau gewährleistet Flexibilität für die Verlegung in engen Einbauräumen und behält gleichzeitig einen angemessenen Leiterquerschnitt für typische Herdlasten bei. Beidseitig ummantelt reduziert die mechanische Belastung der Leiteranschlüsse und verbessert den Isolationsschutz während der Installation. Die fünfadrige Ausführung (einschließlich Schutzleiter) unterstützt standardmäßige Drehstrom- oder Einphasenkonfigurationen, die bei 400 V, 16 A Anschlüssen verwendet werden. Der weiße Außenmantel bietet ein neutrales Erscheinungsbild und hilft bei der visuellen Identifizierung in Installationen.

Geeignet für

Wichtige Spezifikationen

Verwendung

Stellen Sie vor der Installation sicher, dass die Versorgung isoliert ist und dass die Kabelspezifikationen mit dem Gerät und den örtlichen elektrischen Vorschriften übereinstimmen. Verlegen Sie das 1,5 m lange Kabel vom Geräteanschlusskasten zur festen Anschlussdose und vermeiden Sie scharfe Kanten und Wärmequellen. Entfernen Sie den Außenmantel und die einzelnen Leiter auf die erforderlichen Längen, sichern Sie die ummantelten Enden für die Zugentlastung und schließen Sie die Leiter gemäß dem Geräteanschlussplan an entsprechende Schraubklemmen oder Steckverbinder an. Überprüfen Sie die Leiterzuordnung und Drehmomenteinstellungen, stellen Sie dann die Versorgung wieder her und testen Sie den Gerätestromkreis auf einwandfreie Funktion.

Empfehlungen

Verwenden Sie dieses Kabel nur für die feste Verkabelung von Kochgeräten, wenn H05VV-F 5G2.5 nach örtlichen Vorschriften zulässig ist. Stellen Sie sicher, dass die Anschlüsse von einer Elektrofachkraft ausgeführt werden, überprüfen Sie die ordnungsgemäße Schutzkontinuität und vermeiden Sie die Verlegung des Kabels an Stellen, an denen es mechanisch beschädigt werden könnte, es sei denn, es wird zusätzlich geschützt.
