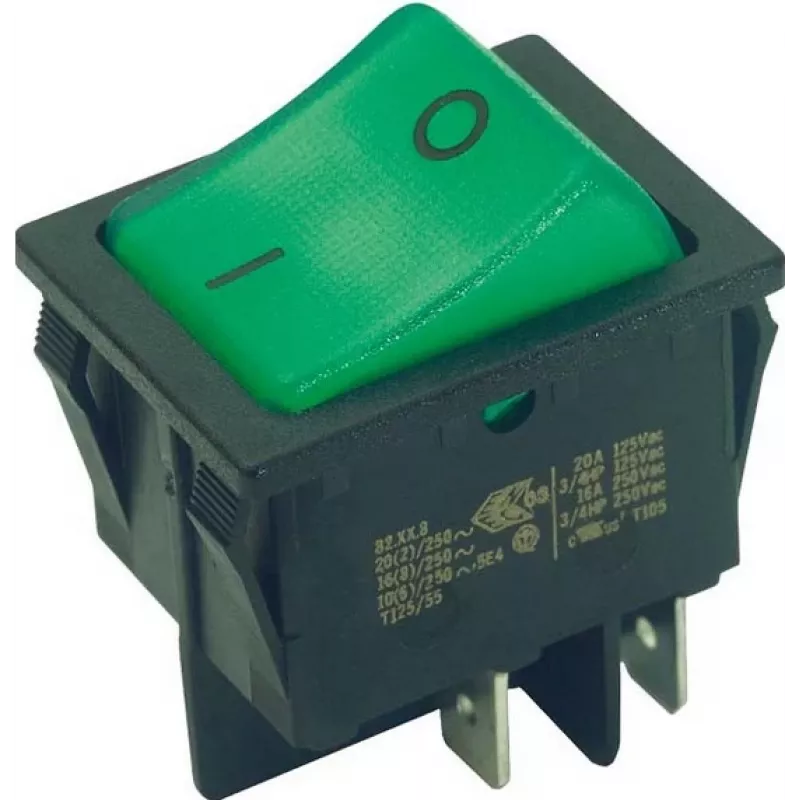

Wippschalter Bachmann 924.097 2P Schwarz Grün

Der Bachmann 924.097 ist ein 2-poliger Wippschalter in Schwarz mit grünem Betätiger. Er ist mit oder ohne Beleuchtung erhältlich und verfügt über 6,3 x 0,8 mm Flachsteckklemmen (Quick-Connect). Der Schalter ist für den Dauerbetrieb bis T 125 °C ausgelegt und eignet sich für eine Vielzahl von Elektroinstallationen, bei denen eine kompakte, panelmontierte Ein-/Aus-Steuerung erforderlich ist.

Vorteile

Dieser Wippschalter bietet eine zweipolige Schaltkonfiguration zur Trennung beider Leiter, eine Option für beleuchtete oder unbeleuchtete Versionen zur Anzeige des Schaltzustands sowie Standard-Flachsteckklemmen 6,3 x 0,8 mm für schnellen und zuverlässigen Anschluss. Seine Konstruktion ist darauf ausgelegt, Temperaturen bis 125 °C standzuhalten, und unterstützt den Einsatz in Anwendungen mit erhöhten Umgebungstemperaturen.

Geeignet für

• Panelmontierte Ein-/Aus-Steuerung in Maschinen und Geräten
• Bedienfelder für Geräte und HLK-Systeme
• Elektrische DIY-Projekte und professionelle Installationen
• Nachrüstung oder Austausch kompatibler Wippschalter

Wichtige Spezifikationen

• Hersteller: Bachmann
• Modell / MPN: 924.097
• Pole: 2-polig
• Betätigerfarbe: Schwarzes Gehäuse mit grünem Betätiger
• Klemmentyp und -größe: Flachsteckklemme / Quick-Connect 6,3 x 0,8 mm
• Beleuchtung: Mit oder ohne Beleuchtung erhältlich
• Maximale Temperaturbewertung: T 125 °C
• EAN: 4016514016235

Verwendung

Montieren Sie den Wippschalter in eine kompatible Panelaussparung und befestigen Sie ihn gemäß der Montagemethode des Panels. Verbinden Sie die Versorgungs- und Lastleiter mit den 6,3 x 0,8 mm Flachsteckklemmen und achten Sie auf ordnungsgemäße Isolierung und feste Verbindungen. Beachten Sie bei Verwendung der beleuchteten Version die korrekte Polarität für die Anzeigelampe beim Anschließen. Überprüfen Sie die Schalterfunktion unter den erwarteten Lastbedingungen und stellen Sie sicher, dass die Temperaturbewertung für die Installationsumgebung geeignet ist.

Empfehlungen

Verwenden Sie einen geeigneten Sicherungs- oder Leitungsschutz, der auf die angeschlossene Last abgestimmt ist, befolgen Sie die örtlichen Elektrovorschriften während der Installation und vermeiden Sie es, den Schalter Bedingungen auszusetzen, die seine Nenntemperatur überschreiten. Überprüfen Sie bei beleuchteten Versionen die Kompatibilität der Versorgungsspannung für die Anzeige vor der Verdrahtung.
