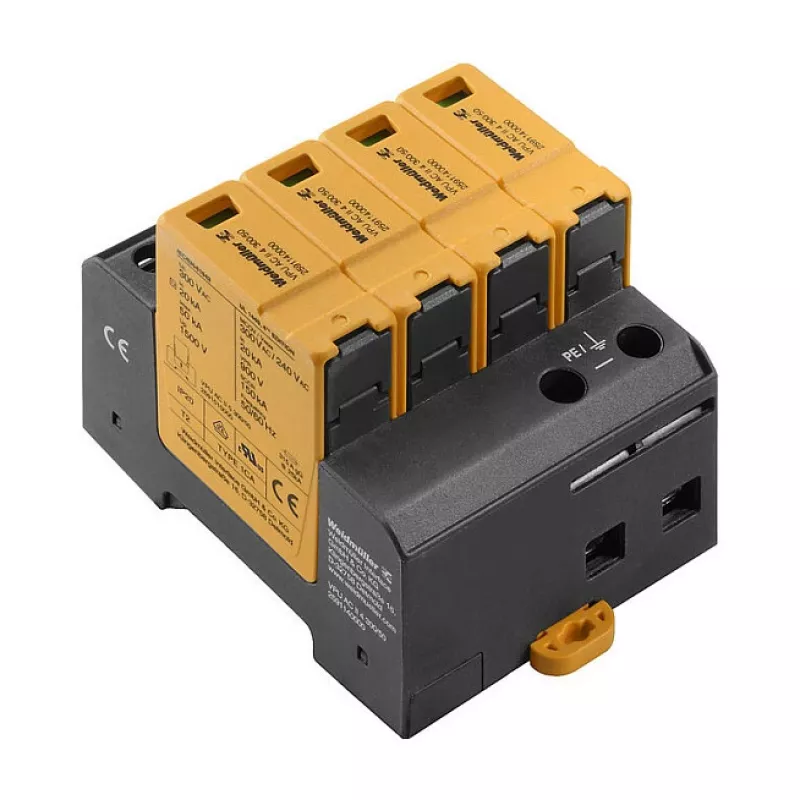

Weidmüller VPU AC II 4 300/50 Überspannungsableiter 50 kA 4-polig Typ 2 SPD

Der Weidmüller VPU AC II 4 300/50 ist ein leistungsstarker Überspannungsschutz Typ 2 (SPD) für AC-Stromversorgungssysteme. Mit einem maximalen Ableitstoßstrom von 50 kA und 4-poliger Konfiguration bietet er zuverlässigen Schutz vor transienten Überspannungen in industriellen und gewerblichen Anlagen. Geeignet für die Hutschienenmontage, erfüllt dieses kompakte Gerät die Normen IEC 61643-11.

Vorteile

Robuste Varistor-Technologie gewährleistet schnelle Ansprechzeit (<25 ns) und hohe Stoßstromtragfähigkeit. Visuelle Störungsanzeige (grün/rot) vereinfacht die Wartung. Weiter Betriebstemperaturbereich (-40°C bis +80°C) und flammwidriges Gehäuse garantieren langfristige Zuverlässigkeit.

Geeignet für

• Hauptverteilungen in Industrieanlagen
• Stromversorgungen von Gewerbegebäuden
• Schutz empfindlicher elektronischer Geräte

Wichtige Spezifikationen

• Typ: Typ 2 SPD (AC)
• Nennspannung (Un): 230/400 V AC
• Max. Dauerbetriebsspannung (Uc): 300 V AC
• Nennableitstoßstrom (In): 20 kA (8/20 µs)
• Max. Ableitstoßstrom (Imax): 50 kA (8/20 µs)
• Schutzpegel (Up): ≤ 1,4 kV
• Polzahl: 4
• Montage: Hutschiene (35 mm)
• Schutzart: IP20
• Anschlussquerschnitt: 1,5 - 35 mm² (massiv), 1,5 - 25 mm² (flexibel)
• Normen: IEC 61643-11, EN 61643-11
• Kurzschlussfestigkeit (Isccr): 50 kA (5s)
• Ansprechzeit: < 25 ns
• Gehäusematerial: Thermoplast, flammwidrig
• Baubreite: 4 TE (72 mm)

Empfehlungen

Für optimalen Schutz installieren Sie diesen SPD im Hauptverteiler. Stellen Sie eine ordnungsgemäße Erdung und Koordination mit nachgeschalteten SPDs sicher. Überprüfen Sie regelmäßig die visuelle Anzeige auf Betriebszustand.
