Wandmontage-Rack Digitus DN-19 09U-I-OD

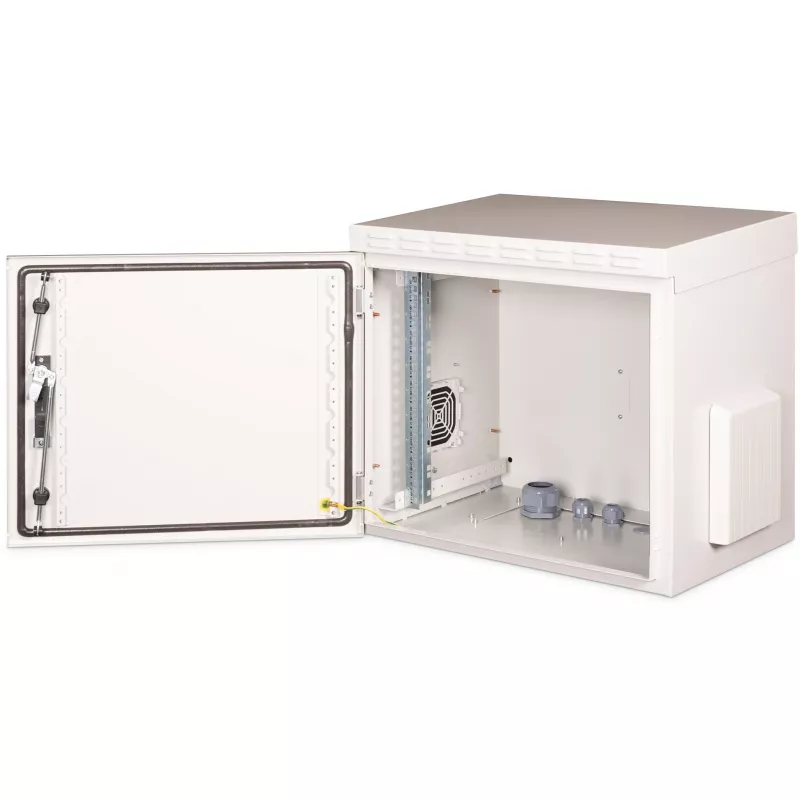

Das DIGITUS Wandmontage-Gehäuse IP55 (DN-19 09U-I-OD) ist ein für den Außenbereich geeignetes 19"-Netzwerk-Rack, das für industrielle und externe Installationen konzipiert wurde. Hergestellt aus bis zu 2,0 mm starkem Stahlblech und in Grau (RAL 7035) mit elektrostatischer Pulverbeschichtung ausgeführt, bietet das Gehäuse Schutz gegen Staub und Strahlwasser gemäß IP55. Es misst 600 mm in der Breite, 450 mm in der Tiefe und 450 mm in der Höhe und ermöglicht eine sichere Befestigung an Wänden mithilfe der mitgelieferten Halterung; eine freistehende Nutzung ist mit einem optionalen Sockel möglich.

Vorteile

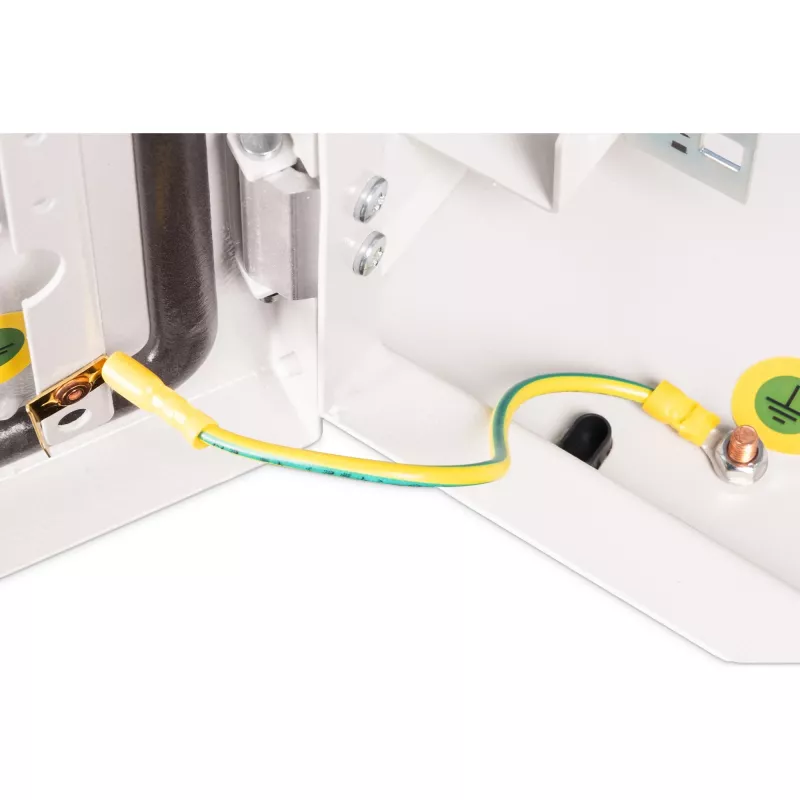

Das Gehäuse bietet IP55-Schutz für einen zuverlässigen Betrieb in rauen Außenumgebungen und verfügt über eine Stahl-Fronttür mit abschließbarem Schwenkhebel und 3-Punkt-Verriegelung für erhöhte Sicherheit. Im Inneren befinden sich verstellbare, verzinkte 19"-Profilschienen mit beidseitig ablesbaren Höheneinheitsmarkierungen, und das Dach umfasst einen gefilterten Bereich zur Aufnahme eines Lüftermoduls. Zusätzliche Konstruktionsdetails wie ein Erdungsanschluss, angeschweißte U-förmige Verstärkungsstäbe und ein wirksames Dichtungssystem verbessern die mechanische Stabilität und Abdichtung.

Geeignet für

• Gehäuse für Outdoor-Netzwerkequipment, das Regen, Staub, Hagel oder Schnee ausgesetzt ist
• Industrielle Schaltschränke und Feldnetzwerkinstallationen
• Wandmontierte Server-, Switch- und Routerinstallationen, die IP55-Schutz erfordern
• Umgebungen, die sicheren, abschließbaren 19"-Rackplatz bis zu 9U benötigen

Technische Daten

• Modell: DN-19 09U-I-OD
• Montage: Wandmontage (optionaler Sockel für freistehende Nutzung)
• Maße (B×T×H): 600 × 450 × 450 mm
• Rackgröße: 19"; Nutzbare Rack-Einheiten: 9U
• Material: Stahlblech (bis zu 2,0 mm)
• Schutzklasse: IP55 (staubgeschützt, geschützt gegen Strahlwasser)
• Farbe: Grau (RAL 7035)
• Empfohlene Maximallast: 100 kg (siehe Herstellerangaben)
• Verriegelung: Stahl-Fronttür mit abschließbarem Schwenkhebel und 3-Punkt-Verriegelung
• Zubehör: Isolierte PG-Kabelverschraubungen, Erdungsanschluss, verzinkte 19"-Schienen (tiefenverstellbar)

Gebrauchsanweisung

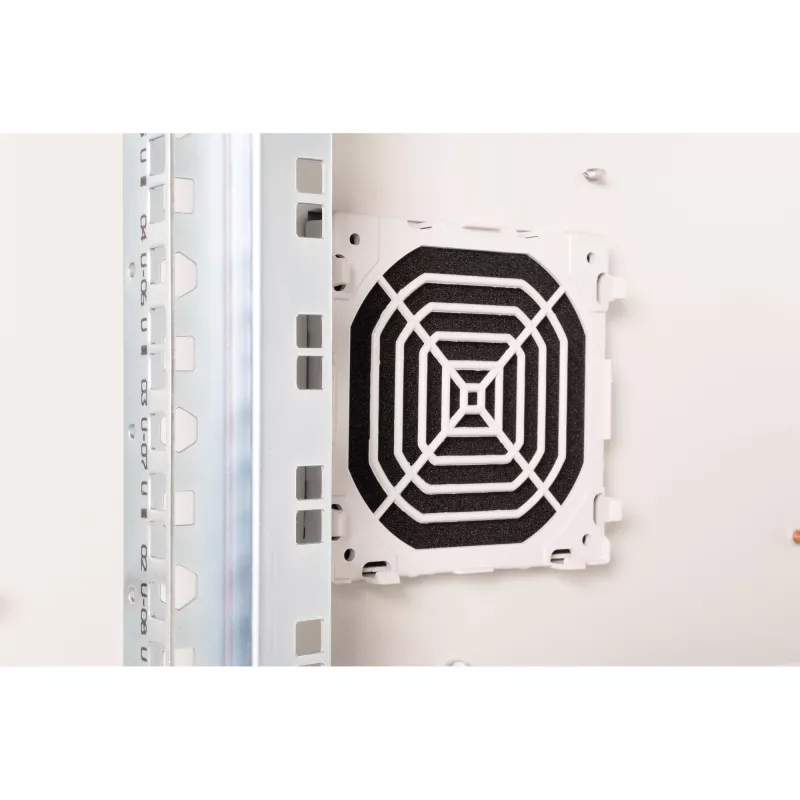

Montieren Sie das Gehäuse an einer geeigneten, tragfähigen Wand unter Verwendung der mitgelieferten Montagehalterung und passender Dübel für das Wandmaterial. Bauen Sie die Geräte auf die inneren 19"-Profilschienen und passen Sie deren Tiefe nach Bedarf an; stellen Sie sicher, dass die Höheneinheitsmarkierungen für die korrekte Platzierung übereinstimmen. Falls Belüftung erforderlich ist, montieren Sie ein Lüftermodul im gefilterten Bereich des Daches und verwenden Sie das integrierte Lüfterfiltergehäuse, um eine gefilterte Luftzufuhr aufrechtzuerhalten. Schließen Sie den Erdungsanschluss an, bevor Sie die eingebauten Geräte mit Strom versorgen, und führen Sie die Kabel durch die isolierten PG-Kabelverschraubungen, um den IP-Schutz zu erhalten.

Empfehlungen

Stellen Sie bei Außen- und Industrieinstallationen die korrekte Abdichtung aller Kabeleingänge sicher und verwenden Sie geeignete Kanal- oder Verschraubungsgrößen. Überprüfen Sie regelmäßig Dichtungen, Filter und Schlösser auf Verschleiß und tauschen Sie Komponenten bei Bedarf aus, um den IP55-Schutz zu erhalten. Wenn Sie das Gehäuse freistehend mit einem Sockel verwenden, achten Sie auf eine stabile Platzierung und gegebenenfalls eine ordnungsgemäße Verankerung.
