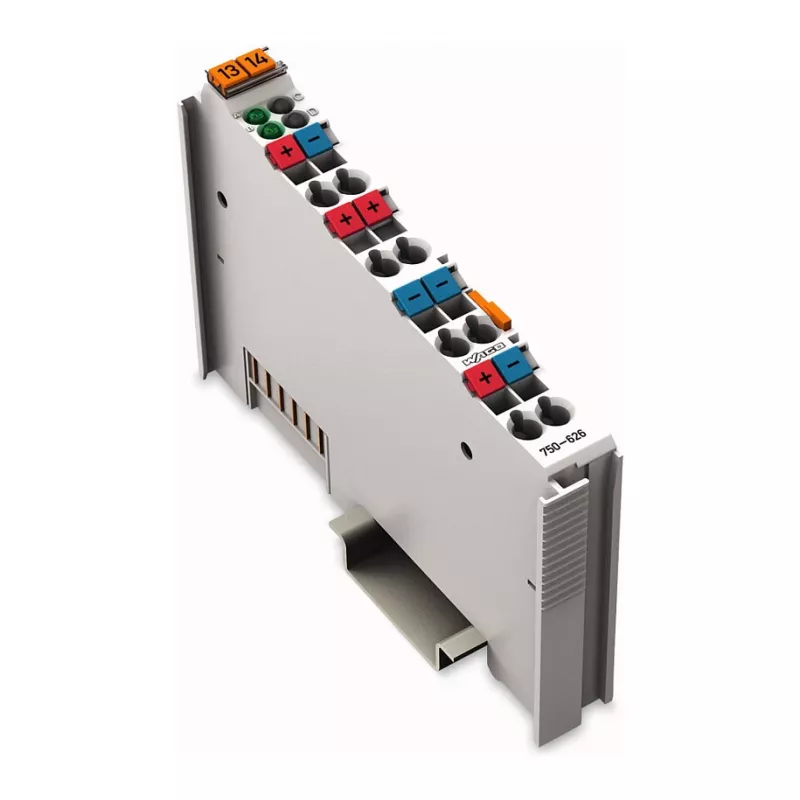

WAGO 750-626 2-Kanal Digital-Eingangsmodul 24 VDC, CAGE CLAMP, hellgrau

Das WAGO 750-626 ist ein 2-Kanal-Digital-Eingangsmodul für den Einsatz mit WAGO 750-Serie Feldbuskopplern und -Controllern. Es verfügt über die CAGE CLAMP®-Anschlusstechnik für schnelle, zuverlässige Verdrahtung von massiven oder feindrähtigen Leitern von 0,08 bis 2,5 mm² (28–14 AWG). Das Modul akzeptiert eine Nenneingangsspannung von 24 VDC und bietet binäre Signalerfassung mit einstellbarer Eingangsverzögerung. Das kompakte Gehäuse wird auf einer Standard-35-mm-DIN-Schiene montiert und ist mit IP20 für den Einsatz in Schaltschränken ausgelegt.

Vorteile

• CAGE CLAMP®-Federanschluss eliminiert Werkzeugbedarf und reduziert Installationszeit.
• Zwei unabhängige Digitaleingänge ermöglichen die Überwachung von zwei separaten Binärsignalen.
• Weiter Betriebstemperaturbereich von 0°C bis +55°C gewährleistet zuverlässige Leistung in industriellen Umgebungen.
• 500 V System-/Feldtrennung schützt vor Spannungstransienten.

Geeignet für

• Industrielle Automatisierungs- und Steuerungssysteme
• Gebäudeautomation (HLK, Beleuchtung, Beschattung)
• Prozesssteuerung und -überwachung
• Maschinenbau und Fertigung

Wichtige Spezifikationen

• Anzahl der Eingänge: 2 (digital, binär)
• Nenneingangsspannung: 24 VDC
• Eingangsstrom: 3 mA pro Kanal typisch
• Signalpegel '0': -3 V bis +5 V
• Signalpegel '1': +15 V bis +30 V
• Eingangsverzögerung: 3 ms (Standard)
• Anschluss: CAGE CLAMP®
• Leiterquerschnitt: 0,08–2,5 mm² (massiv/feindrähtig)
• Montage: DIN-Schiene 35 mm
• Betriebstemperatur: 0°C bis +55°C
• Lagertemperatur: -25°C bis +85°C
• Schutzart: IP20
• Isolation: 500 V System/Feld
• Interner Stromverbrauch: 15 mA
• Bitbreite: 2 Bit
• Farbe: Hellgrau

Empfehlungen

Für optimale Leistung mit WAGO 750-Serie Buskopplern oder -Controllern verwenden. Stellen Sie eine ordnungsgemäße DIN-Schienen-Erdung sicher und beachten Sie die angegebenen Leiterquerschnitte. Das Modul ist nur für den Einsatz in trockenen Innenräumen geeignet.
