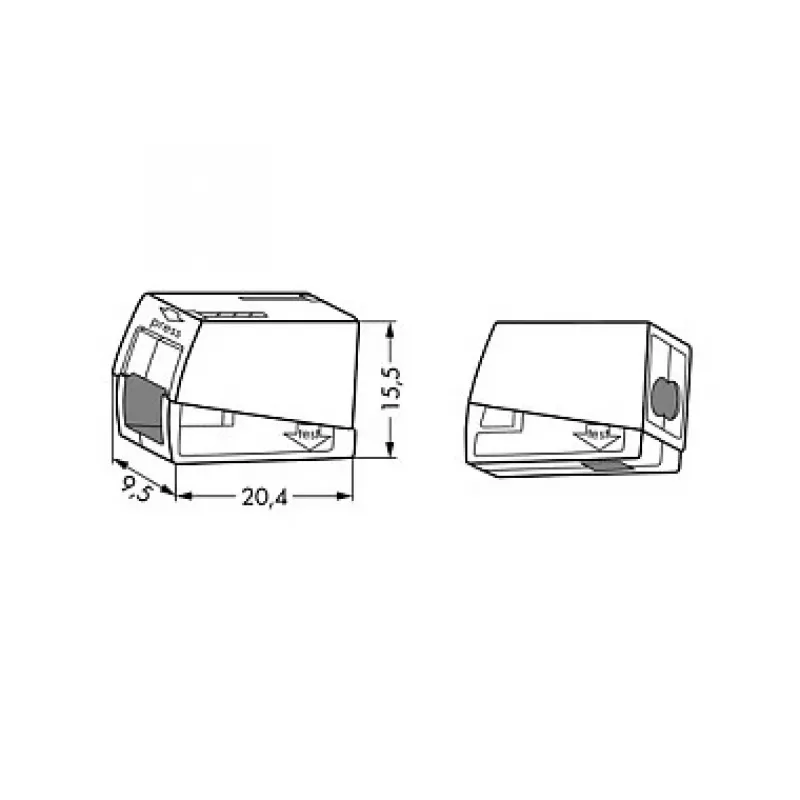

WAGO 224-112 2-Leiter Kompakt-Spleißverbinder, 400V, 24A, 1-2,5mm², Push-in, Weiß/Transparent

Der WAGO 224-112 ist ein kompakter 2-Leiter-Spleißverbinder aus der WAGO 224-Serie, ausgelegt für zuverlässige und werkzeugfreie Verdrahtung in Abzweigdosen und Beleuchtungsanwendungen. Mit Push-in-Anschluss für massive Leiter und CAGE CLAMP® für feindrähtige Leiter gewährleistet er schnelle, sichere Verbindungen. Ausgelegt für 400V und 24A, nimmt er massive Leiter von 1 bis 2,5 mm² (18-12 AWG) und feindrähtige von 0,5 bis 2,5 mm² (20-12 AWG) auf. Das transparente Polycarbonat-Gehäuse ermöglicht die Sichtprüfung der Leitereinführung, während die Brennbarkeitsklasse UL94 V-0 Sicherheit garantiert. Der Betriebstemperaturbereich liegt bei -35°C bis +85°C.

Vorteile

Werkzeugfreier Push-in-Anschluss für massive Leiter spart Installationszeit. Kompaktes Design passt in enge Räume. Transparentes Gehäuse ermöglicht einfache Inspektion. Hohe Zuverlässigkeit mit CAGE CLAMP®-Federtechnik für feindrähtige Leiter. Geeignet für eine breite Palette von Leiterquerschnitten.

Geeignet für

• Abzweigdosen
• Beleuchtungskörper
• Schaltschränke
• Allgemeine elektrische Verdrahtung

Wichtige Spezifikationen

• Anzahl der Leiter: 2
• Anschlussart: Push-in (massiv), CAGE CLAMP® (feindrähtig)
• Bemessungsspannung (EN): 400 V
• Bemessungsstoßspannung: 4 kV
• Bemessungsstrom (EN): 24 A
• Massiver Leiterquerschnitt: 1 - 2,5 mm² (18 - 12 AWG)
• Feindrähtiger Leiterquerschnitt: 0,5 - 2,5 mm² (20 - 12 AWG)
• Abisolierlänge: 9 - 11 mm (0,35 - 0,43 Zoll)
• Verdrahtungsart: Seitliche Einführung
• Farbe: Weiß/Transparent
• Isolierstoff: Polycarbonat (PC)
• Kontaktmaterial: Elektrolytkupfer (Cu ETP)
• Brennbarkeitsklasse: UL94 V-0
• Verschmutzungsgrad: 2
• Betriebstemperatur: -35 °C bis +85 °C
• Montageart: Freie Verdrahtung
• Produktserie: WAGO 224-Serie

Empfehlungen

Für optimale Leistung stellen Sie sicher, dass die Leiter auf 9-11 mm abisoliert und vollständig eingeführt sind. Verwenden Sie nur kompatible Leiterarten und -querschnitte. Lagern Sie das Produkt in einer trockenen Umgebung.
