WAGO 2016-7714 TOPJOB S Durchgangsklemme, 2-Leiter, Push-in, 1000V, 76A, grau, 0,5-25 mm², DIN-Schiene

Die WAGO 2016-7714 ist eine hochwertige Durchgangsklemme aus der TOPJOB S-Serie, die für zuverlässige und effiziente Verdrahtung in industriellen und gebäudetechnischen Installationen entwickelt wurde. Mit der Push-in CAGE CLAMP-Anschlusstechnik ermöglicht sie eine schnelle, werkzeuglose Verdrahtung von massiven und feindrähtigen Leitern, spart Zeit und gewährleistet sichere Verbindungen. Diese 2-Leiter-Klemme ist für 1000V und 76A ausgelegt und eignet sich daher für anspruchsvolle Anwendungen.

Vorteile

Die Push-in-Anschlusstechnik ermöglicht das direkte Einstecken massiver Leiter ohne Werkzeug und reduziert die Installationszeit. Das kompakte Design spart Platz auf der DIN-Schiene. Das transparente Gehäuse ermöglicht die Sichtprüfung des Leitereintritts. Die Brennbarkeitsklasse V0 gewährleistet hohe Sicherheitsstandards.

Geeignet für

• Industrielle Schaltschränke
• Gebäudeautomationssysteme
• Stromverteilung
• Maschinenverdrahtung

Wichtige Spezifikationen

• Serie: TOPJOB S
• Anschlussart: Durchgangsklemme
• Anschlusstechnik: Push-in CAGE CLAMP
• Anzahl der Leiter: 2
• Anzahl der Potentiale: 1
• Anzahl der Ebenen: 1
• Bemessungsspannung (IEC/EN): 1000 V
• Bemessungsstrom (IEC/EN): 76 A (bei 16 mm² Leiter)
• Bemessungsstoßspannung: 8 kV
• Leiterquerschnitt (massiv/mehrdrähtig): 0,5 - 25 mm² (AWG 20 - 4)
• Leiterquerschnitt (feindrähtig): 0,5 - 16 mm² (AWG 20 - 6)
• Abisolierlänge: 18 - 20 mm
• Montageart: DIN-Schiene (35 mm)
• Gehäusematerial: Polyamid (PA 66)
• Farbe: Grau
• Brennbarkeitsklasse: UL94 V0
• Betriebstemperatur: -35 °C bis +85 °C

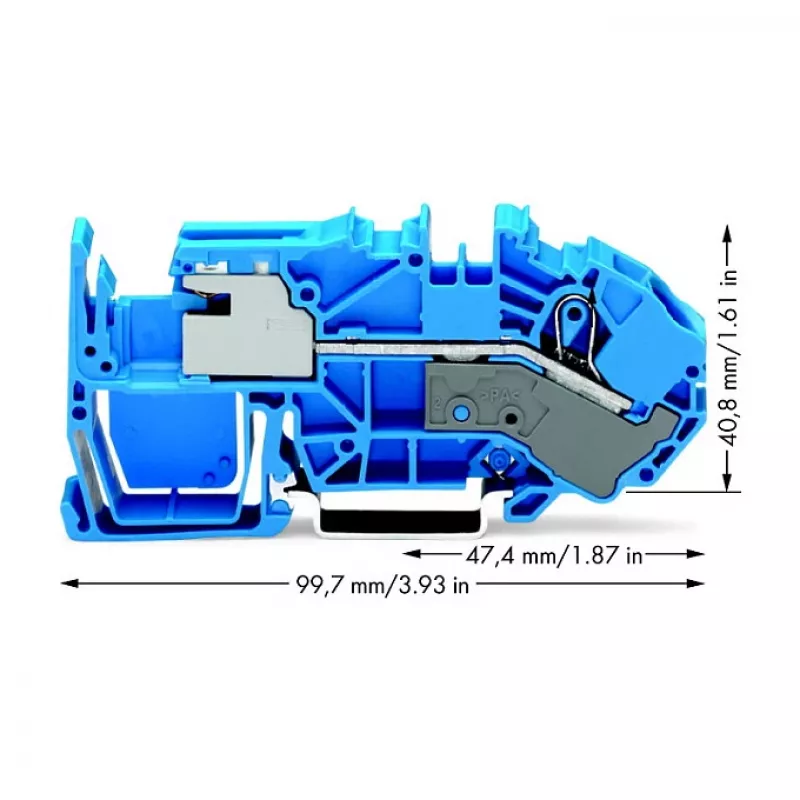

• Abmessungen (B x H x T): 12 mm x 86 mm x 40,8 mm

Empfehlungen

Für eine optimale Leistung stellen Sie die richtige Abisolierlänge sicher und verwenden Sie bei Bedarf geeignete Werkzeuge für feindrähtige Leiter. Diese Klemme ist ideal für Hochstromanwendungen, die zuverlässige Verbindungen erfordern.
