WAGO 2016-7114 2-Leiter-Durchgangsklemme, 2,5 mm², 250 V, grau

Die WAGO 2016-7114 ist eine kompakte 2-Leiter-Durchgangsklemme aus der Serie 2016, ausgelegt für zuverlässige und wartungsfreie Verdrahtung in industriellen und gebäudetechnischen Installationen. Mit der innovativen Push-in CAGE CLAMP®-Anschlusstechnik ermöglicht sie schnelles und werkzeugloses Anschließen von massiven und feindrähtigen Leitern. Bei einer Bemessungsspannung von 250 V und einem Bemessungsstrom von 24 A ist diese Klemme für ein breites Anwendungsspektrum geeignet. Das graue Polyamidgehäuse bietet hohe mechanische Festigkeit und eine Brennbarkeitsklasse UL94 V-0, was Sicherheit und Langlebigkeit gewährleistet.

Vorteile

Werkzeugloser Push-in-Anschluss für massive Leiter spart Installationszeit. Kompakte Bauweise spart Platz auf der Tragschiene. Klare Beschriftung und Prüföffnung ermöglichen einfache Identifikation und Prüfung. Erschütterungssichere und wartungsfreie Verbindung gewährleistet langfristige Zuverlässigkeit.

Geeignet für

• Schaltschränke und Verteiler
• Gebäudeautomation und Beleuchtungssysteme
• Maschinen- und Anlagenbau
• Allgemeine elektrische Installationen, die sichere Leiteranschlüsse erfordern

Wichtige technische Daten

• Leiteranzahl: 1 (2 Anschlusspunkte)
• Anschlusstechnik: Push-in CAGE CLAMP®
• Bemessungsspannung (III/2): 250 V
• Bemessungsstoßspannung (III/2): 4 kV
• Bemessungsstrom: 24 A
• Bemessungsquerschnitt: 2,5 mm²
• Massivleiter: 0,5 - 4 mm² (20 - 12 AWG)
• Feindrähtiger Leiter: 0,5 - 4 mm² (20 - 12 AWG)
• Feindrähtig mit Aderendhülse: 0,5 - 2,5 mm² (20 - 14 AWG)
• Abisolierlänge: 9 - 11 mm
• Befestigungsart: Schraubbefestigung
• Farbe: Grau
• Isolierstoff: Polyamid (PA)
• Brennbarkeitsklasse: UL94 V-0
• Verschmutzungsgrad: 2

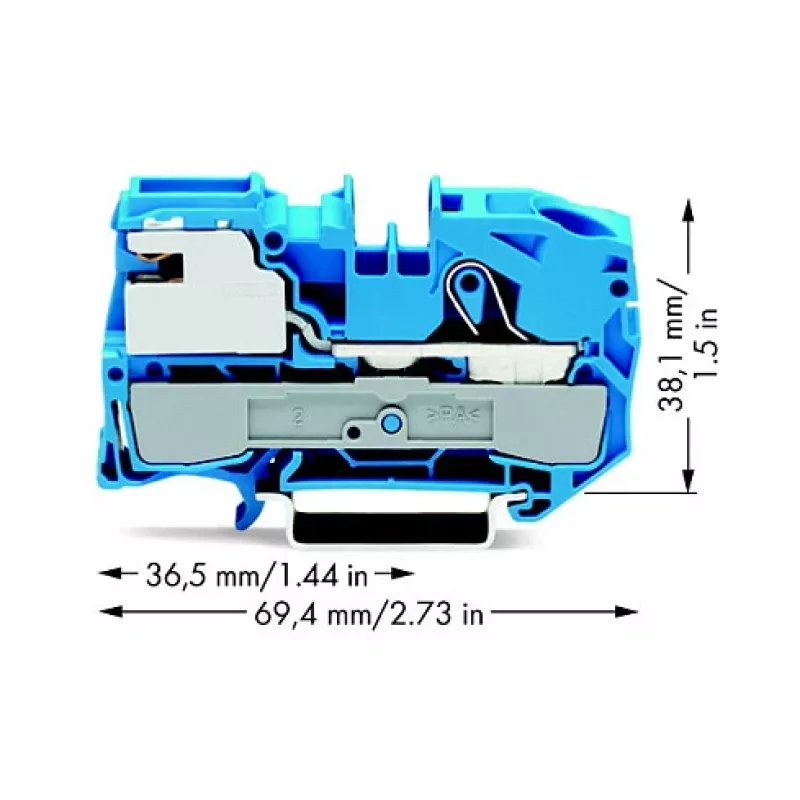

• Abmessungen (B x H x T): 12 mm x 69 mm x 38,1 mm

Empfehlungen

Für optimale Leistung verwenden Sie WAGO-Beschriftungsstreifen und Prüfstecker. Achten Sie auf die richtige Abisolierlänge und Leitervorbereitung für eine zuverlässige Push-in-Verbindung.
