Vivolink VLTOOL1 Steuerprozessor

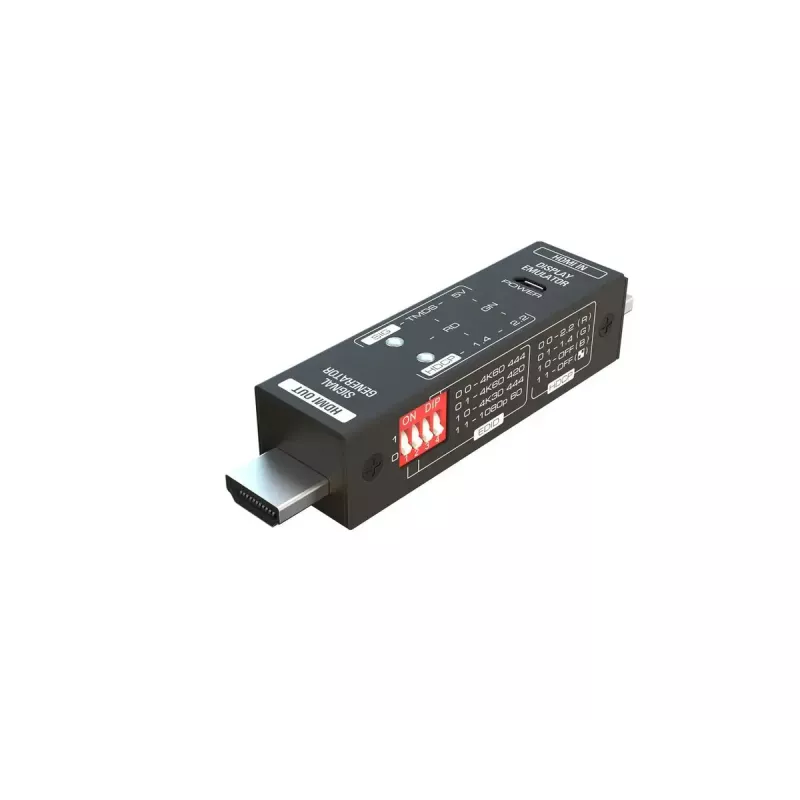

Der VivoLink VLTOOL1 Mini-HDMI-Signalgenerator ist ein kompaktes, handliches Werkzeug für AV-Techniker, das Signalerzeugung und grundlegende Analyse in einem einzigen Gerät vereint. Es erzeugt Testausgaben bis zu 4K@60Hz (4:4:4), 4K@30Hz und 1080p@60Hz und liefert Statusanzeigen für 5V, TMDS und HDCP, um das Verhalten von Display, Kabel und System vor Ort zu überprüfen. Das Gerät unterstützt HDCP 1.4, HDCP 2.2 oder HDCP AUS über einen 4-poligen DIP-Schalter und enthält integrierte Testmuster zur schnellen Validierung und Diagnose.

Vorteile

Der VLTOOL1 reduziert die Notwendigkeit mehrerer Geräte, indem er Generator- und Analysefunktionen in einem leichten, taschenfreundlichen Gehäuse vereint. Er wird über HDMI mit Strom versorgt und verwendet intuitive LED-Anzeigen sowie eine einfache DIP-Schaltersteuerung für eine schnelle Einrichtung. Integrierte Testmuster und eine klare HDCP-Statusmeldung beschleunigen die Fehlerbehebung und Qualitätsprüfungen im Außendienst.

Geeignet für

• Feldinstallation und Inbetriebnahme von AV-Systemen
• Fehlerbehebung bei HDMI-Verkabelung und Anzeigeproblemen vor Ort
• Qualitätssicherung und Validierung von HDMI-Signal- und HDCP-Verhalten
• Systemintegratoren und AV-Installateure, die schnelle Diagnosen durchführen

Technische Daten

• Unterstützte Auflösungen: 4K@60Hz (4:4:4), 4K@30Hz, 1080p@60Hz
• HDCP-Unterstützung: HDCP 1.4, HDCP 2.2 oder AUS über 4-poligen DIP-Schalter
• Anzeigen: 5V-, TMDS- und HDCP-Status-LEDs
• Stromversorgung: Stromversorgung über HDMI
• Integrierte Testmuster: 4 Muster zur Validierung und Diagnose

Anwendung

Schließen Sie den VLTOOL1 an die HDMI-Quelle oder -Senke an, die Sie testen möchten, und wählen Sie die gewünschte Auflösung und den HDCP-Modus über die DIP-Schalter des Geräts aus. Beobachten Sie die LED-Anzeigen, um den 5V-, TMDS- und HDCP-Status zu überprüfen, und wählen Sie eines der integrierten Testmuster aus, um die Bildausgabe und die Kabel-/Anzeigeleistung zu bewerten. Verwenden Sie das Gerät vor Ort während der Installation oder Fehlerbehebung, um das Systemverhalten schnell zu validieren.

Empfehlungen

Verwenden Sie den VLTOOL1 in einer stabilen Umgebung mit ordnungsgemäßen HDMI-Verbindungen. Wenn Sie geschützte Inhaltspfade testen, schalten Sie die HDCP-Modi nach Bedarf um, um den Systemerwartungen zu entsprechen. Überprüfen Sie bei wiederholtem Einsatz im Feld regelmäßig die HDMI-Anschlüsse und -Kabel und versorgen Sie das Gerät über eine zuverlässige HDMI-Stromquelle mit Strom.
