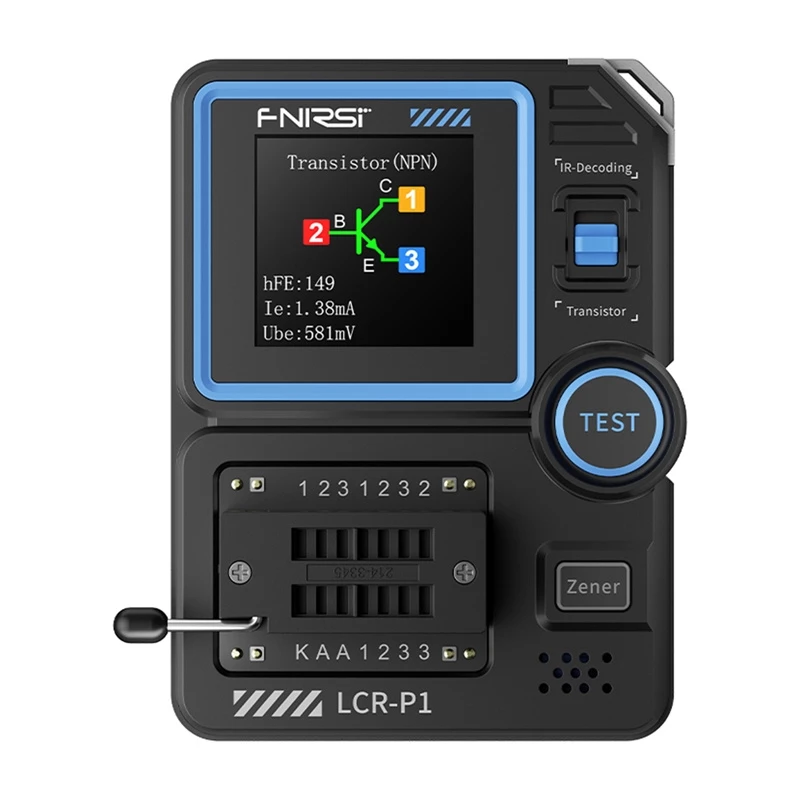

FNIRSI Multifunktions-LCR-Transistor-Kondensator-Tester Widerstand 0,01–50 Ω

Der FNIRSI LCR-P1 ist ein kompakter, hochpräziser Multifunktionstester zur Messung von LCR-Parametern, Transistor-Pinbelegungen und grundlegenden Halbleitereigenschaften. Er misst Widerstände im Bereich 0,01–50 Ω und liefert eine visuelle Anzeige auf einem 3,66 cm großen Farbdisplay. Das Gerät ist für Elektronikingenieure, Techniker und Hobbyisten gedacht, die eine schnelle Überprüfung passiver Bauteile und grundlegender Halbleiterteile benötigen. Es wird mit USB- und LCR-P1-Kabeln geliefert und ist für den Betrieb zwischen 0 und 40 °C spezifiziert.

Vorteile

Der Tester vereint mehrere Messfunktionen in einem einzigen Handgerät mit automatischer Komponentenerkennung und einem Farbdisplay für klare Ergebnisse. Sein Widerstandsbereich von 0,01 bis 50 Ω deckt gängige Niederwiderstandsprüfungen ab, und das kompakte Design mit den mitgelieferten USB- und LCR-P1-Kabeln unterstützt den mobilen Einsatz und die einfache Verbindung zum PC oder zur Stromversorgung. Der spezifizierte Betriebstemperaturbereich ermöglicht einen zuverlässigen Betrieb in typischen Innenraumumgebungen.

Geeignet für

• Schnelle Prüfung von Widerständen, Kondensatoren und Spulen
• Testen von Transistoren, Dioden und FETs auf grundlegende Parameter und Pinbelegung
• Fehlersuche auf der Werkbank und Sortieren von Bauteilen in der Elektronikreparatur
• Elektronikprojekte für Hobby und Bildung

Wichtige technische Daten

• Widerstandsmessbereich: 0,01–50 Ω
• Anzeige: 3,66 cm Farbbildschirm
• Betriebstemperatur: 0 bis 40 °C
• Lieferumfang: USB-Kabel und LCR-P1-Testkabel
• Funktionen: LCR-Messung, Transistor- und Diodentest, automatische Bauteilerkennung

Verwendung

Schließen Sie den Tester mit dem mitgelieferten LCR-P1-Kabel oder geeigneten Messleitungen an das Bauteil an, versorgen Sie das Gerät über den internen Akku oder per USB (falls unterstützt) mit Strom und wählen Sie den Messmodus am Gerät. Wählen Sie für passive Bauteile die LCR-Funktion, um Induktivität, Kapazität oder Widerstand auszulesen; für Halbleiter wählen Sie den Transistor-/Diodentestmodus und stecken Sie die Bauteilanschlüsse in die Prüfterminals. Lassen Sie den Messwert auf dem Farbdisplay stabilisieren, bevor Sie die Ergebnisse notieren.

Empfehlungen

Verwenden Sie den Tester in einer stabilen Innenraumumgebung innerhalb des spezifizierten Bereichs von 0–40 °C. Stellen Sie sicher, dass die Bauteilanschlüsse sauber sind und festen Kontakt mit den Prüfspitzen haben, und vermeiden Sie Messungen an stromführenden Schaltungen. Bewahren Sie die mitgelieferten Kabel zusammen mit dem Gerät auf und beachten Sie die Herstelleranweisungen für Kalibrierung oder Firmware-Updates.
