Stromkreistester Ancel PB500 – Spannungs- und Durchgangsprüfer für Kfz-Elektrik

Der Ancel PB500 ist ein kompakter Stromkreistester für 12–24-V-Fahrzeuge und -Geräte. Er bietet sieben Diagnosemodi, darunter AC/DC-Spannungsmessung, Widerstands- und Diodenprüfung, Frequenz- und Tastverhältnisprüfung sowie die Prüfung von Einspritzdüsenschaltkreisen. Ein Farb-TFT-Display zeigt Parameter in Echtzeit an, um Fehler schneller zu lokalisieren, während das Gerät handlich und einfach zu bedienen bleibt.

Vorteile

Der Tester deckt einen weiten Betriebsspannungsbereich ab und eignet sich daher für Pkw, Lkw, Motorräder und Boote. Er kombiniert Messfunktionen wie bei einem Multimeter mit speziellen Kfz-Tests, um Kurzschlüsse, Unterbrechungen und Masseprobleme zu erkennen, ohne die Anlage zu demontieren. Ein eingebauter Überlastschutz verhindert Schäden durch falsche Anschlüsse, und eine LED an der Prüfspitze verbessert die Sichtbarkeit in schlecht beleuchteten oder schwer zugänglichen Bereichen.

Wichtige technische Daten

• Hersteller: Ancel
• Modell: PB500
• Anzeige: TFT-Farbdisplay (160 × 128 dpi)
• Versorgungsspannung: 8 V DC – 30 V DC (typischer Betriebsbereich 12–24 V)
• AC/DC-Spannungsmessung: -110 V bis +110 V
• Frequenzmessung: 0 Hz – 1 MHz
• Tastverhältnis: 0,0 % – 100,0 %
• Einspritzdüsentest: Spannung 0–180 V, Zeit 0–25 ms
• Widerstandsmessung: 0 – 1 MΩ
• Diodentest: Germanium- und Siliziumdioden
• Nennstrom: 1 A – 8 A
• Betriebstemperatur: -10 °C bis 60 °C
• Abmessungen: 200 × 52 × 39 mm
• Gewicht: 0,48 kg

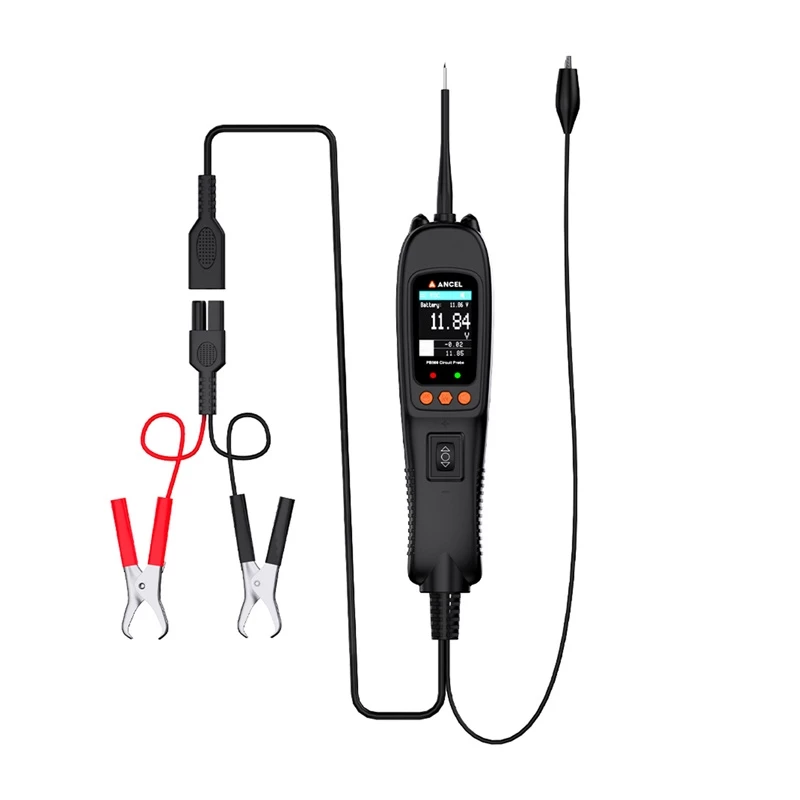

• Lieferumfang: Stromkreistester, Batteriekabel mit Polklemmen, Prüfspitzenverlängerung, Prüfspitze, Diagnosehaken, Verlängerungskabel für Haken, Schutzhülle, Bedienungsanleitung

Anwendung

Schließen Sie das Batteriekabel an die Fahrzeugbatterie oder eine Stromquelle im angegebenen Spannungsbereich an, wählen Sie den gewünschten Diagnosemodus mit den Gerätetasten und setzen Sie die Prüfspitze an den Testpunkt. Lesen Sie die Messwerte in Echtzeit auf dem Farb-TFT-Display ab und wechseln Sie bei Bedarf zwischen den Modi. Verwenden Sie den Einspritzdüsentestmodus, um Einspritzdüsenspannung und -impulsbreite zu messen; nutzen Sie die Dioden- und Widerstandsmodi zur Bauteilüberprüfung. Beachten Sie die Polarität und die Anschlusshinweise aus der Anleitung, um Fehlverkabelung zu vermeiden.

Empfehlungen

Um sichere und genaue Ergebnisse zu erzielen, verwenden Sie den Ancel PB500 innerhalb der angegebenen Betriebstemperatur- und Spannungsbereiche, befolgen Sie die mitgelieferte Anleitung für korrekte Prüfspitzenanschlüsse und stellen Sie sicher, dass die Fahrzeugstromversorgung gemäß den Herstellerrichtlinien gehandhabt wird. Überprüfen Sie regelmäßig die Messleitungen und die Prüfspitze auf Verschleiß vor der Verwendung.
