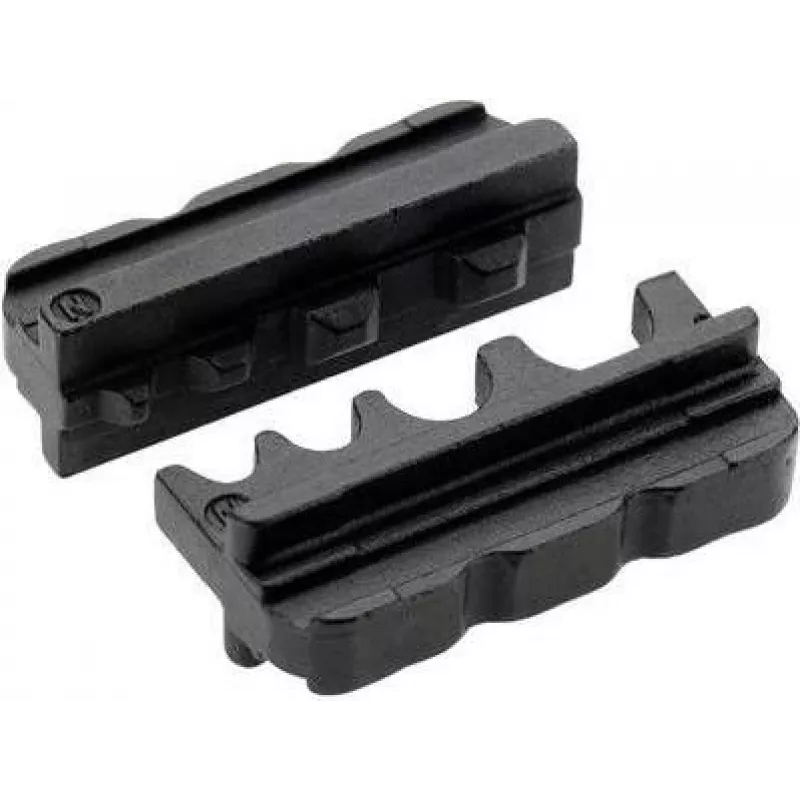

Verbindereinsatz cimco 106011 für nicht isolierte Kontaktstifte, für Leiter 0,5–10 mm²

Verbindereinsatz cimco 106011 für nicht isolierte Kontaktstifte nimmt Leiterquerschnitte von 0,5 bis 10 mm² auf und ist für den Einbau in kompatible Steckergehäuse vorgesehen. Der Einsatz bietet einen stabilen mechanischen Halt und einen niederohmigen elektrischen Pfad für blanke Leiter bei Verwendung mit nicht isolierten Kontaktstiften. Er eignet sich für Verdrahtungsaufgaben in elektrischen Geräten, Verteilerschränken und Reparaturarbeiten, bei denen ein freiliegender Leiterkontakt erforderlich ist.

Vorteile

Die Konstruktion ermöglicht eine zuverlässige Fixierung von Leitern über den angegebenen Leiterbereich und gewährleistet einen gleichmäßigen Kontaktdruck bei nicht isolierten Stiften. Hergestellt aus Materialien, die mit gängigen Steckergehäusen kompatibel sind, bietet der Einsatz stabile mechanische Eigenschaften und Vibrationsbeständigkeit in typischen Installationsumgebungen. Seine Abmessungen und Kontaktpunkte sind optimiert, um ein einfaches Einführen der Leiter zu ermöglichen und den Kontaktwiderstand für einen effektiven Stromfluss zu minimieren.

Geeignet für

• Elektroverkabelung und Kabelbaugruppen
• Steuer- und Verteilerschränke
• Reparatur und Wartung von Geräten und Ausrüstungen
• Prototyping und kundenspezifische Steckverbindungen

Wichtige Spezifikationen

• Leiterquerschnittsbereich: 0,5–10 mm²
• Konzipiert für den Einsatz mit nicht isolierten (blanken) Kontaktstiften
• Vorgesehen für den Einbau in kompatible Steckergehäuse
• Mechanische Fixierung geeignet für Schaltschrank- und Schrankinstallationen
• Kontaktgeometrie mit niedrigem Übergangswiderstand

Verwendung

Isolieren Sie den Leiter auf die für den kompatiblen Kontaktstift geeignete Länge ab, führen Sie den blanken Leiter in den nicht isolierten Stift ein und montieren Sie den Stift mit dem Verbindereinsatz gemäß den Anweisungen des Steckergehäuses. Stellen Sie sicher, dass der Leiter vollständig sitzt und der Einsatz korrekt im Gehäuse positioniert ist, bevor Sie die Gehäusemontage abschließen. Überprüfen Sie nach der Montage die elektrische Durchgängigkeit und die sichere mechanische Befestigung.

Empfehlungen

Verwenden Sie das Produkt innerhalb des angegebenen Leiterquerschnittsbereichs und nur mit nicht isolierten Kontaktstiften und kompatiblen Gehäusen. Befolgen Sie die üblichen Elektroinstallationspraktiken: Schalten Sie Stromkreise vor der Montage spannungsfrei, verwenden Sie die richtige Abisolierlänge und stellen Sie einen sicheren Sitz sicher, um lose Verbindungen zu vermeiden. Überprüfen Sie die Verbindungen regelmäßig auf Anzeichen von Korrosion oder mechanischem Verschleiß in Umgebungen mit Vibrationen oder Verschmutzung.
