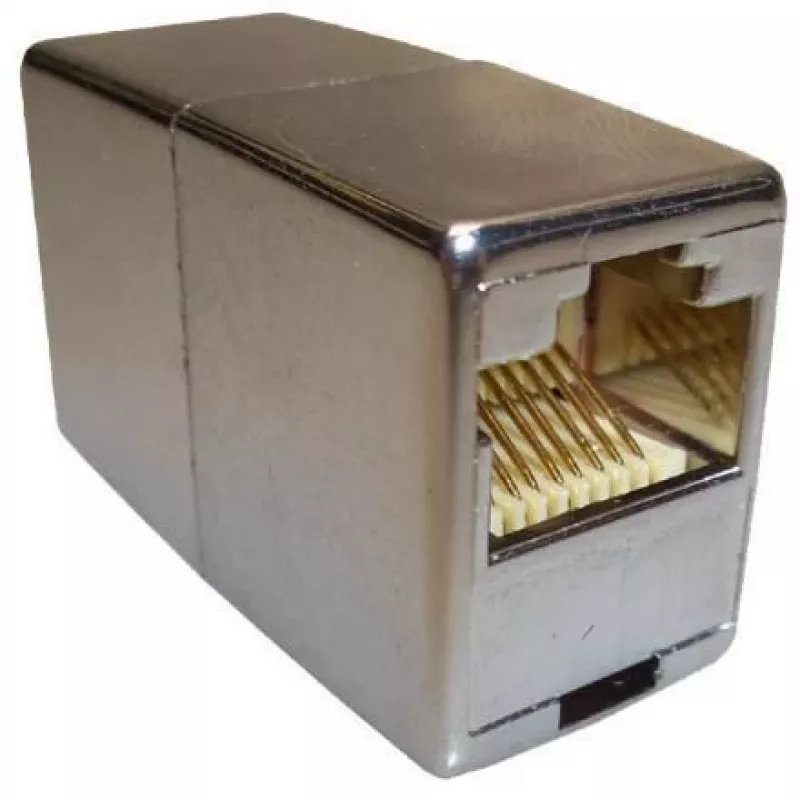

Kabelverbinder LogiLink NP0031

Der Kabelverbinder LogiLink NP0031 ist eine geschirmte, doppelportige RJ45-Buchse für sichere Ethernet- und Netzwerkverkabelungen. Er kombiniert ein robustes ABS-halogenfreies Gehäuse mit einer FR4-Leiterplatte und vergoldeten Kontakten, um zuverlässige Signalübertragung und langfristige mechanische Stabilität zu gewährleisten. Die 1:1-Belegung und die zwei RJ45-Buchsen machen ihn geeignet für Inline-Kopplung oder panelmontierte Verbindungsaufgaben, bei denen die Abschirmung und Signalintegrität wichtig sind.

Vorteile

Dieser Verbinder bietet eine geschirmte Konstruktion zur Reduzierung elektromagnetischer Störungen und zur Verbesserung der Netzwerkleistung in rauen Umgebungen. Das ABS-halogenfreie Gehäuse erfüllt die Entflammbarkeitsnorm UL 94 V-0, während die FR4-Leiterplatte und die Phosphorbronzekontakte mit Nickel- und Goldbeschichtung (0,6 µm) für geringen Kontaktwiderstand und Korrosionsbeständigkeit sorgen. Das Design unterstützt einen weiten Betriebstemperaturbereich von -40 °C bis +80 °C und akzeptiert Standard-Ethernet-Verkabelung mit direkter 1:1-Belegung für eine unkomplizierte Installation.

Geeignet für

• Inline-Kopplung von zwei Ethernet-Kabeln
• Panel- oder Gehäusemontage für geschirmte Netzwerkverbindungen
• Professionelle Netzwerkinstallationen und strukturierte Verkabelung
• DIY-Netzwerkreparaturen und -erweiterungen, bei denen eine Abschirmung erforderlich ist

Wichtige Spezifikationen

• Steckverbindertyp: 2 × RJ45-Buchse, geschirmt
• Kontaktmaterial: Phosphorbronze
• Kontaktbeschichtung: Nickel mit Goldplattierung, 0,6 µm
• Leiterplattenmaterial und -dicke: FR4, 1,2 mm
• Gehäusematerial: ABS halogenfrei, UL 94 V-0
• Belegung: 1:1-Verdrahtung
• Betriebstemperaturbereich: -40 °C bis +80 °C

Verwendung

Stecken Sie jedes Ethernet-Kabel in die entsprechende RJ45-Buchse und stellen Sie sicher, dass die Verriegelungen ordnungsgemäß einrasten. Da der Verbinder geschirmt und 1:1 verdrahtet ist, erhalten Sie die Schirmkontinuität der Kabel, indem Sie bei Bedarf Masseleiter oder Folie mit der Abschirmung des Verbinders verbinden. Montieren Sie den Verbinder bei Bedarf in ein Panel oder Gehäuse und sichern Sie ihn entsprechend der Installationsumgebung, wobei Sie darauf achten, dass die Leiterplatte und die Kontakte keiner mechanischen Belastung ausgesetzt werden.

Empfehlungen

Für optimale Leistung verwenden Sie Kabel mit intakter Abschirmung und überprüfen Sie die Kontaktintegrität nach der Installation. Vermeiden Sie übermäßiges Biegen oder Zugbelastung der Kabel in der Nähe des Verbinders und führen Sie regelmäßige Inspektionen in Umgebungen mit extremen Temperaturen oder hohen Vibrationen durch, um eine dauerhafte Signalzuverlässigkeit zu gewährleisten.
