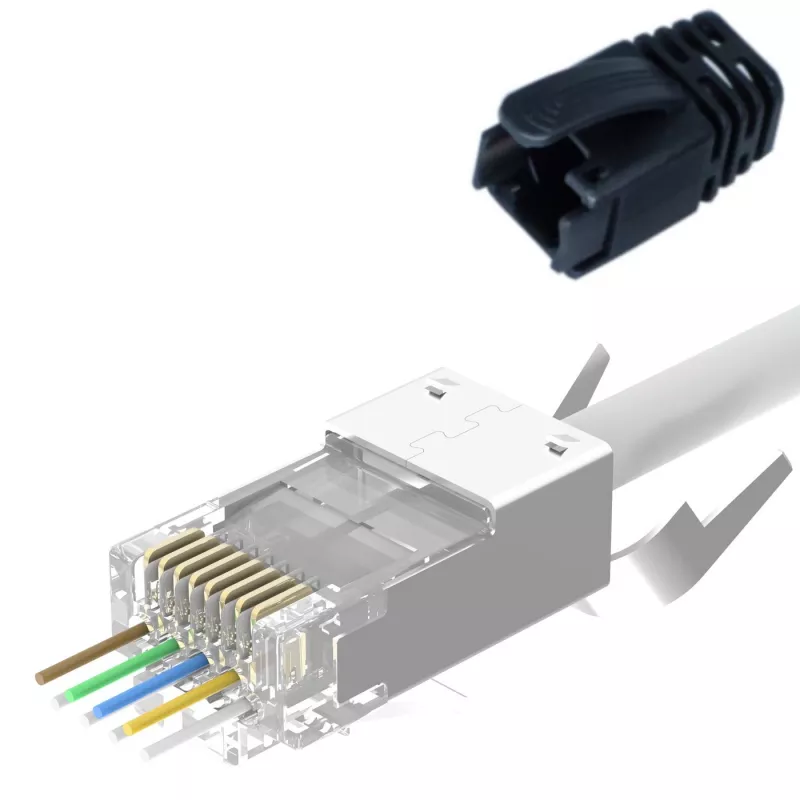

Lanview LVN125311 Drahtverbinder

Der Lanview LVN125311 Drahtverbinder ist für den Anschluss von S/UTP Cat.6A- und Cat.7-Kabeln mit größeren Leiterdurchmessern ausgelegt. Er akzeptiert AWG 22/24-Leiter und verfügt über vergoldete Kontakte für zuverlässige elektrische Leitfähigkeit und Korrosionsbeständigkeit. Der Verbinder ist RoHS-konform und für die Verwendung mit dem passenden Lanview Crimpwerkzeug W126364535 vorgesehen.

Vorteile

Vergoldete Kontakte verbessern die Signalübertragung und Haltbarkeit. Das Design ermöglicht größere Kabeldurchmesser und sorgt dafür, dass 23AWG/24AWG-Kabel problemlos durchgeführt werden können. Kompakte Abmessungen und moderates Gewicht machen den Verbinder einfach zu handhaben. Die RoHS-Konformität zeigt an, dass gefährliche Stoffe gemäß der Norm beschränkt sind.

Geeignet für

• Anschluss von S/UTP Cat.6A-Kabeln
• Anschluss von S/UTP Cat.7-Kabeln
• Installationen mit AWG 22- oder 24-Leitern
• Feld- und Rackmontage-Netzwerke, bei denen vergoldete Kontakte bevorzugt werden

Wichtige Spezifikationen

• Modell: Lanview LVN125311
• Kabeltyp: S/UTP (geschirmtes Twisted-Pair)
• Kompatible Drahtgrößen: AWG 22 / AWG 24 (unterstützt 23AWG/24AWG)
• Maximaler Leiterdurchmesser: 1,45 mm
• Kontakte: Vergoldet
• Konformität: RoHS
• Gewicht: 198 g
• Produktabmessungen: 12 mm (B) x 21 mm (T)
• Paketabmessungen: 140 x 60 x 180 mm
• Hersteller: Lanview, hergestellt in China
• MPN: LVN125311, EAN: 5704174603757

Anwendung

Bereiten Sie das S/UTP-Kabel vor, indem Sie den Außenmantel abisolieren und die Paare gemäß dem erforderlichen Verdrahtungsstandard anordnen. Führen Sie die Leiter in den Verbinder ein, bis sie die Kontakte erreichen. Verwenden Sie das angegebene Lanview Crimpwerkzeug W126364535, um den Verbinder fest auf das Kabel zu crimpen und eine sichere mechanische und elektrische Verbindung zu gewährleisten. Überprüfen Sie, ob die Leiterenden vollständig eingesetzt sind und die Abschirmung (falls vorhanden) korrekt angeschlossen ist.

Empfehlungen

Nur mit dem Lanview Crimpwerkzeug Modell W126364535 verwenden. Stellen Sie sicher, dass der Leiterdurchmesser 1,45 mm nicht überschreitet und der Kabeltyp S/UTP Cat.6A oder Cat.7 ist. Testen Sie die angeschlossene Verbindung mit geeigneten Netzwerktestern, um Durchgang und Leistung zu bestätigen.
