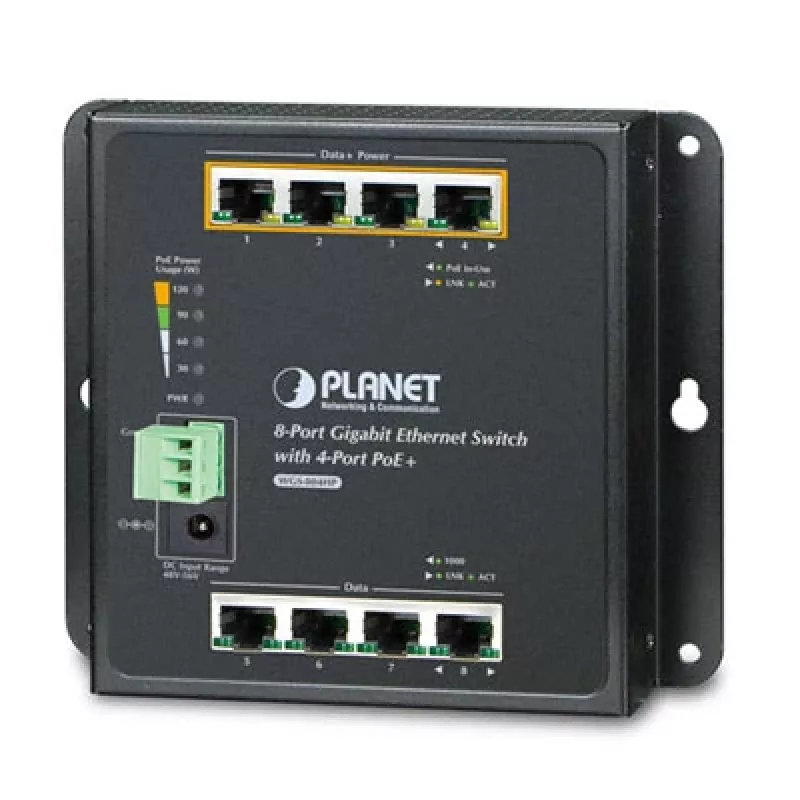

Unmanaged Switch PLANET WGS-804HP

Funktionen: • Entspricht IEEE 802.3at High Power over Ethernet Endspan-PSE • Abwärtskompatibel zu IEEE 802.3af Power over Ethernet Endspan-PSE • Bis zu 4 Ports für IEEE 802.3af / 802.3at gespeiste Geräte • Unterstützt PoE-Leistung bis zu 30,8 Watt für jeden PoE-Port • Automatische Erkennung des gespeisten Geräts (PD) • Stromkreisschutz verhindert Leistungsinterferenzen zwischen Ports • Remote-Power-Feeding bis zu 100 Meter • Hochleistungsarchitektur Store-and-Forward; Runt/CRC-Filterung eliminiert fehlerhafte Pakete zur Optimierung der Netzwerkbandbreite • IEEE 802.3x Flusskontrolle für Vollduplex-Betrieb und Gegendruck für Halbduplex-Betrieb • 9K Jumbo-Frame-Unterstützung im 1000Mbps-Duplexmodus • Automatische Adresserkennung und Adressalterung • Kompaktes Design, wandmontierbar, magnetische Wandhalterung und Hutschienen-Montage • IP30-Metallgehäuse • Unterstützt Betriebstemperatur von -10 bis 60 Grad C • EFT-Schutz von 6000VDC für Stromleitung • ESD-Schutz von 6000VDC für Ethernet • LED-Anzeigen für Echtzeit-PoE-Nutzung • 48V~56V DC-Eingangsbereich zum Booten mit Verpolungsschutzfunktion Technische Daten: • Netzwerkanschluss: 8-Port RJ45 für 10/100/1000BASE-T • PoE-Einspeiseport: 4-Port mit 802.3af / 802.3at PoE-Injektor-Funktion (Port-1 bis Port-4) • Switch-Architektur: Store-and-Forward • MAC-Adresstabelle: 8K MAC-Adresstabelle mit Auto-Learning-Funktion • Datenpuffer: 1Mbit • Switch-Fabric: 16Gbps / nicht blockierend • Switch-Durchsatz: 11,9Mpps@64Bytes • Jumbo-Frame: 9Kbytes • Flusskontrolle: IEEE 802.3x Pause-Frame für Vollduplex • Gegendruck für Halbduplex • LED-Anzeigen: Power-LED: Power (Grün), PoE-Stromverbrauchs-LED: 30W, 60W, 90W, 120W (Grün), PoE-Port (Port-1 bis Port-4): PoE-in-Use (Orange), LNK/ACT (Grün), 10/100/1000BASE-TX-Port (Port-5 bis Port-8): 1000 (Grün), LNK/ACT (Grün) • Anschluss: Abnehmbarer 3-poliger Klemmenblock für Stromeingang - Pin 1/2 für DC-Strom- Pin 3 für Erdung, DC-Hohlbuchse mit 2,0mm Mittelstift • Stromanforderungen: 48~56V DC, 3A (max.) • Stromverbrauch: 140 Watt / 478BTU • ESD-Schutz: 6KV DC • EFT-Schutz: 6KV DC • GehäVerwendung: IP30-Metall • Abmessungen: (B x T x H): 148 x 134 x 25 mm • Gewicht 510g • Installation: Wandmontage, magnetische Wandhalterung und Hutschienen-Kit

Verwendung

Montieren Sie den WGS-804HP an der Wand oder platzieren Sie ihn in einem geeigneten Gehäuse, schließen Sie Uplink- und Client-Geräte an die RJ-45-Ports an und stecken Sie PoE-gespeiste Geräte in die PoE-fähigen Ports. Der Switch arbeitet als unmanaged Gerät, daher ist keine Konfiguration erforderlich; er verhandelt automatisch Link-Geschwindigkeit und Duplex und versorgt kompatible PDs bis zum verfügbaren Budget mit PoE.

Empfehlungen

Installieren Sie den Switch an einem gut belüfteten Ort innerhalb des angegebenen Temperaturbereichs. Stellen Sie sicher, dass die kombinierte Leistungsaufnahme der angeschlossenen PoE-Geräte das Budget von 120 W nicht überschreitet, und verwenden Sie hochwertige Cat5e- oder höherwertige Verkabelung für zuverlässige Gigabit- und PoE-Leistung.
