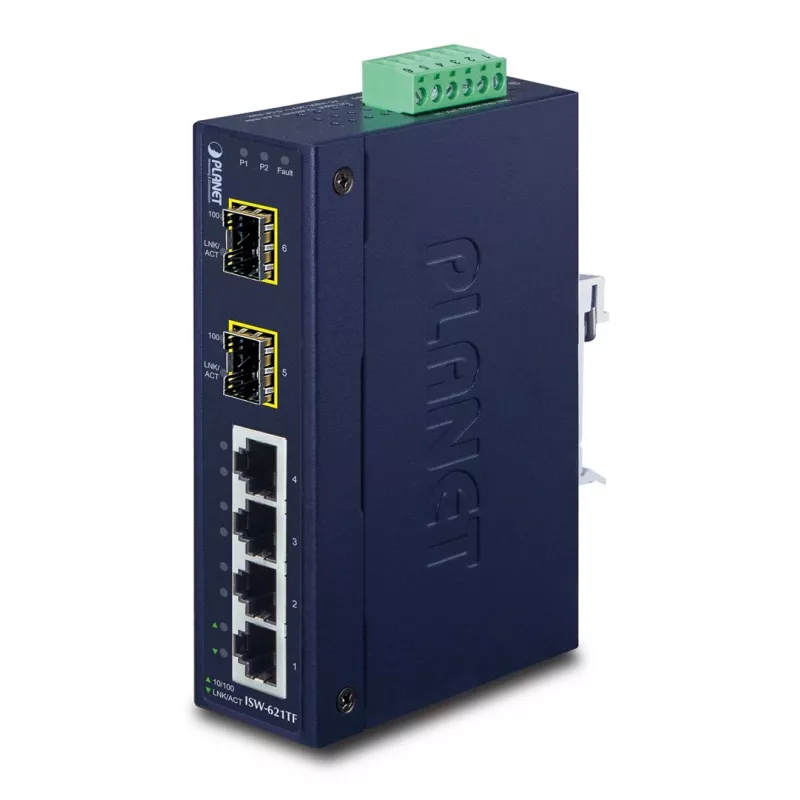

Unmanaged Switch PLANET ISW-621TF

Der PLANET ISW-621TF ist ein unverwalteter L2-Fast-Ethernet-Switch für den industriellen Einsatz. Er bietet vier 10/100-Mbit/s-RJ-45-Ports und zwei 100Base-FX-SFP-Steckplätze für Glasfaser-Uplinks, die Verbindungsentfernungen von 2 km (Multimode) bis über 60 km (Singlemode) ermöglichen. Der Switch unterstützt einen weiten Betriebstemperaturbereich von -40 °C bis 75 °C und ist so konstruiert, dass er elektromagnetischen Störungen und Überspannungen standhält, die in industriellen Umgebungen üblich sind. Kompakt und zur Wand- oder Hutschienenmontage geeignet, verfügt er über doppelt redundante Gleichstromeingänge mit umgekehrter Polarität (12–48 V DC) für zuverlässigen Betrieb in Transport-, Fertigungs-, Sicherheits- und Überwachungsumgebungen.

Vorteile

Der ISW-621TF erweitert die Netzwerkreichweite über zwei Mini-GBIC-100Base-FX-SFP-Ports und ermöglicht flexible Glasfaserverbindungen für kurze und lange Distanzen. Sein widerstandsfähiges Design bietet eine erweiterte Temperaturtoleranz und eine verbesserte Immunität gegenüber elektromagnetischen Störungen und Überspannungen. Das kompakte Gehäuse unterstützt die Montage auf Hutschiene oder an einem Paneel, um Platz im Schaltschrank zu sparen, und die integrierten Weitbereichs-Gleichstromeingänge mit Redundanz erhöhen die Verfügbarkeit für kritische Anwendungen.

Geeignet für

• Transportsysteme (Verkehrssteuerung, ITS)
• Fabrikautomation und Fertigungshallen
• Sicherheits- und Überwachungsnetzwerke
• Industrielle Netzwerkerweiterungen, die Langstrecken-Glasfaserverbindungen erfordern

Wichtige technische Daten

• Switch-Typ: Unverwalteter L2-Fast-Ethernet-Switch
• RJ-45-Ports: 4 x 10/100 Mbit/s (Vollduplex)
• SFP-Steckplätze: 2 x 100Base-FX (Mini-GBIC)
• MAC-Adresstabelle: 2048 Einträge
• Switching-Kapazität: 1,2 Gbit/s
• Betriebstemperatur: -40 °C bis 75 °C
• Stromanschluss: Zwei redundante, umkehrbare 12–48 V DC
• Normen: IEEE 802.3 / 802.3u / 802.3x
• Gewicht: 0,442 kg
• Farbe: Blau

So verwenden Sie das Gerät

Montieren Sie den ISW-621TF auf einer Hutschiene oder befestigen Sie ihn an einem Paneel oder einer Wand, um ihn an den Installationsort anzupassen. Setzen Sie geeignete 100Base-FX-SFP-Module (Multimode oder Singlemode) in die SFP-Steckplätze ein, um die gewünschte Glasfaser-Reichweite zu erzielen, und schließen Sie Kupfergeräte an die vier 10/100-Mbit/s-RJ-45-Ports an. Versorgen Sie das Gerät mit Gleichstrom über einen oder beide 12–48 V DC-Eingänge, wobei Sie auf die Polarität achten müssen; das Gerät unterstützt redundante Stromversorgung für höhere Verfügbarkeit. Für den grundlegenden Switch-Betrieb ist keine Konfiguration erforderlich, da es sich um ein unverwaltetes Gerät handelt.

Empfehlungen

Verwenden Sie geeignete SFP-Module und Glasfaserverkabelung, die für die beabsichtigte Entfernung und Umgebung ausgelegt sind; bestätigen Sie die Kompatibilität der Stromquelle mit dem 12–48 V DC-Eingangsbereich und aktivieren Sie bei Bedarf redundante Stromeingänge, um die Redundanz zu gewährleisten.
