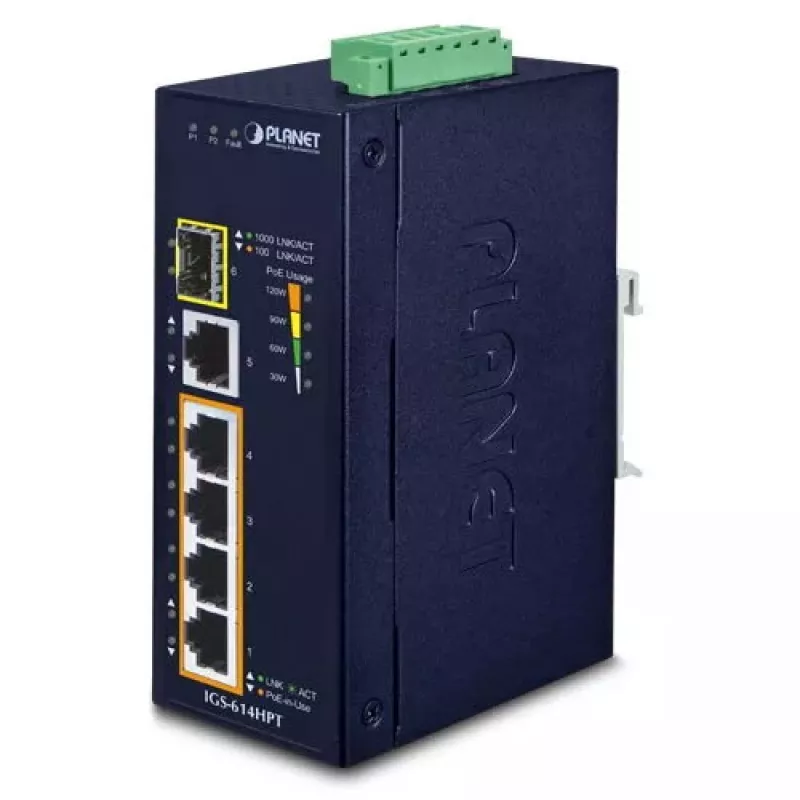

Unmanaged Switch PLANET IGS-614HPT

Der PLANET IGS-614HPT ist ein unmanaged DIN-Schienen-Gigabit-Ethernet-PoE+-Switch, der für Industrie- und Transportumgebungen entwickelt wurde. Er bietet vier IEEE 802.3at PoE+ 10/100/1000BASE-T-Ports, einen zusätzlichen 10/100/1000BASE-T RJ45-Uplink und einen 100/1000BASE-X SFP-Steckplatz für Glasfaser-Uplink. Eingebaut in ein IP40-Metallgehäuse mit einem weiten Betriebstemperaturbereich und redundanten Stromeingängen liefert der IGS-614HPT ein PoE-Gesamtbudget von bis zu 120 W für den Anschluss und die Stromversorgung von Netzwerkgeräten an robusten Standorten.

Vorteile

Der Switch bietet einen weiten Gleichstromeingangsbereich mit integrierter Boost-Funktion auf 54 V, duale redundante Stromeingänge mit Verpolungsschutz und Plug-and-Play-Betrieb ohne Verwaltungsaufwand. Sein kompaktes, belüftetes IP40-Metallgehäuse bietet EMV- und Überspannungsfestigkeit und ermöglicht gleichzeitig einen lüfterlosen, leisen Betrieb. Eine intelligente PoE-Leistungsverbrauchs-LED-Anzeige zeigt den kumulativen PoE-Verbrauch bei Schwellenwerten von 30 W, 60 W, 90 W und 120 W an. Der SFP-Steckplatz unterstützt sowohl 100-Mbit/s- als auch 1-Gbit/s-Module für eine flexible Glasfaserdistanzerweiterung.

Geeignet für

• Industrieautomation und Fabriknetzwerke
• Transportsysteme und Schaltschränke am Straßenrand
• IP-Kameras und Überwachungsinstallationen, die PoE+ erfordern
• Remote-Uplinks zu Backbone-Switches oder Überwachungszentren über Glasfaser
• Platzbeschränkte Gehäuse und DIN-Schienen- oder Wandmontageinstallationen

Wichtige Spezifikationen

• Modell: PLANET IGS-614HPT
• Ports: 4 × 10/100/1000BASE-T PoE+, 1 × 10/100/1000BASE-T, 1 × 100/1000BASE-X SFP
• PoE-Standard: IEEE 802.3at (PoE+), kompatibel mit IEEE 802.3af
• PoE-Gesamtbudget: bis zu 120 W
• Switching-Kapazität: 12 Gbit/s; MAC-Tabelle: 4000 Einträge
• Stromeingang: 12–56 V DC (12–48 V DC mit Boost auf 54 V für PoE+, dual-redundant, Verpolungsschutz)
• Glasfaserunterstützung: SFP hot-pluggable, 100BASE-FX- und 1000BASE-SX/LX-Transceiver werden unterstützt
• Betriebstemperatur: -40 bis 75 °C
• GehäVerwendung: IP40-Metall, lüfterlos
• Gewicht: 0,605 kg

Verwendung

Montieren Sie den IGS-614HPT auf einer DIN-Schiene oder befestigen Sie ihn in einem Wandgehäuse an einem Ort innerhalb des angegebenen Temperaturbereichs. Schließen Sie die Gleichstromversorgung an die dualen Stromeingangsklemmen an und beachten Sie die Polarität; das Gerät unterstützt Verpolungsschutz und redundante Eingänge. Setzen Sie bei Bedarf ein geeignetes SFP-Modul für einen Glasfaser-Uplink ein oder verwenden Sie den RJ45-Uplink-Port. Stecken Sie PoE-fähige Geräte in die vier PoE+-RJ45-Ports; der Switch verhandelt automatisch und liefert PoE-Strom bis zum verfügbaren Budget. Überwachen Sie die vier orangefarbenen PoE-Leistungsverbrauchs-LEDs auf der Vorderseite, um den kumulativen PoE-Verbrauch zu überprüfen.

Empfehlungen

Verwenden Sie geeignete SFP-Transceiver, die der erforderlichen Entfernung und dem Glasfasertyp (Multimode oder Singlemode) entsprechen. Stellen Sie sicher, dass der gesamte PoE-Stromverbrauch der angeschlossenen Geräte das 120-W-Budget nicht überschreitet; verteilen Sie die versorgten Geräte entsprechend. Lassen Sie ausreichend Platz für die Belüftung und schützen Sie die Stromeingänge mit einem geeigneten Überspannungsschutz an Standorten, die anfällig für elektrische Transienten sind.
