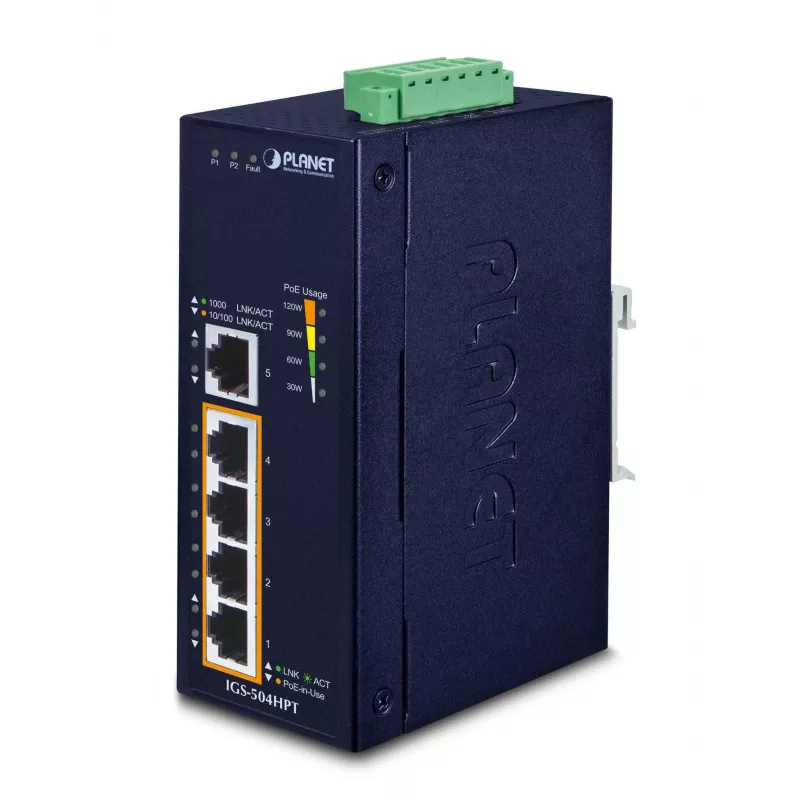

Unmanaged Switch PLANET IGS-504HPT

Der PLANET IGS-504HPT ist ein unmanaged industrieller Gigabit-Ethernet-PoE+-Switch, der für raue Umgebungen entwickelt wurde. Er bietet vier 10/100/1000BASE-T-Ports mit IEEE 802.3at PoE+ und einen zusätzlichen Gigabit-RJ45-Uplink-Port. Das in einem IP40-Metallgehäuse untergebrachte Gerät akzeptiert 12–56 V DC Eingang mit dual-redundanten, verpolungssicheren Stromeingängen, liefert ein PoE-Gesamtbudget von bis zu 120 W und arbeitet in einem weiten Temperaturbereich von -40 bis 75 °C.

Vorteile

Der IGS-504HPT unterstützt volles PoE+ (bis zu 36 W pro Port) mit Plug-and-Play-Betrieb, sodass keine Softwarekonfiguration erforderlich ist. Seine Power-Boost-Fähigkeit und der weite 12–56-V-DC-Eingangsbereich ermöglichen die Verwendung mit üblichen industriellen Stromquellen ohne spezielle Netzteile. Die PoE-Stromverbrauchs-LEDs auf der Vorderseite zeigen den aggregierten PoE-Verbrauch in Echtzeit an (30 W, 60 W, 90 W, 120 W). Das belüftete IP40-Metallgehäuse bietet EMV-Immunität und passive Kühlung für geräuschlosen Betrieb, während ESD- und Überspannungsschutz die Netzwerkstabilität erhöhen.

Geeignet für

• Industrielle Ethernet-Installationen in Fabriken und Anlagen
• Verkehrssteuerungsschränke und straßenseitige Netzwerkausrüstung
• IP-Kameras, Zugangspunkte und andere PoE-PDs, die bis zu 36 W pro Port benötigen
• Wandmontage oder DIN-Schienen-Installation an platzbeschränkten Standorten

Wichtige Spezifikationen

• Modell: PLANET IGS-504HPT
• Switch-Typ: Unmanaged, 5 × Gigabit-RJ45-Ports (4 PoE+, 1 Uplink)
• PoE-Standard: IEEE 802.3at (PoE+), bis zu 36 W pro Port, 120 W Gesamtbudget
• Stromeingang: 12–56 V DC, dual-redundant verpolungssicher
• Betriebstemperatur: -40 bis 75 °C
• GehäVerwendung: IP40-Metall, lüfterloses Design
• Switching-Kapazität: 10 Gbit/s; MAC-Tabelle: 4000 Einträge
• ESD- / Überspannungsschutz: Kontakt ±6 kV, Luft ±8 kV, ±6 kV Störfestigkeit gegen Überspannungen
• Montage: DIN-Schiene und Wandmontage möglich
• Gewicht: 0,605 kg

Verwendung

Installieren Sie den IGS-504HPT auf einer DIN-Schiene oder montieren Sie ihn an der Wand am gewünschten Standort. Schließen Sie die Gleichstromquellen an die dualen Stromeingangsklemmen an und beachten Sie die Polarität, obwohl die verpolungssicheren Eingänge Flexibilität bieten. Verbinden Sie PoE-Geräte mit einem der vier PoE-fähigen Gigabit-Ports und nutzen Sie den Uplink-RJ45-Port für die Netzwerkverbindung. Das Gerät ist unmanaged und erfordert keine Konfiguration; die PoE-Stromversorgung erfolgt automatisch entsprechend der PD-Verhandlung und des verfügbaren Budgets. Überwachen Sie die PoE-Stromverbrauchs-LEDs auf der Vorderseite, um den aggregierten Stromverbrauch zu prüfen.

Empfehlungen

Für einen zuverlässigen Betrieb in industriellen Umgebungen verwenden Sie geeignete Gleichstromversorgungen innerhalb des 12–56-V-Bereichs und sorgen Sie für einen angemessenen Überspannungsschutz an der Stromquelle. Wenn Sie mehrere PoE-Geräte einsetzen, stellen Sie sicher, dass der Gesamtstrombedarf das 120-W-Budget nicht überschreitet; ziehen Sie PLANET PoE-Extender in Betracht, um PDs über 100 m zu erreichen, während Sie die Kabelführung und Geräteplatzierung planen.
