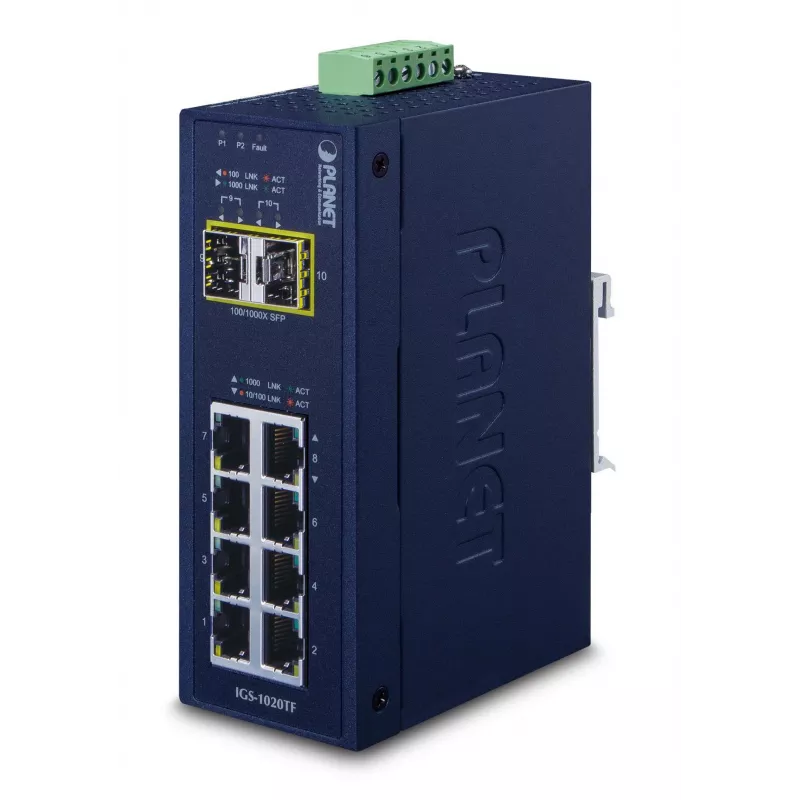

Unmanaged Switch PLANET IGS-1020TF

Der PLANET IGS-1020TF ist ein unmanaged Industrie-Gigabit-Ethernet-Switch, der für zuverlässige Netzwerkerweiterungen in rauen Umgebungen entwickelt wurde. Er bietet acht 10/100/1000BASE-T RJ45-Kupferports und zwei 100/1000BASE-X SFP-Glasfasersteckplätze in einem IP30-Metallgehäuse mit redundanten Stromeingängen. Der Switch arbeitet in einem weiten Temperaturbereich (−40 bis 75 °C) und unterstützt DIN-Schienen- oder Wandmontage für flexible Installation in Industrie-, Überwachungs- und Außenschrankszenarien.

Vorteile

Der IGS-1020TF bietet blockierungsfreie Wire-Speed-Switching-Leistung mit einer Switching-Kapazität von 20 Gbit/s und einer MAC-Adresstabelle mit 4K Einträgen für effiziente Weiterleitung. Die zwei Mini-GBIC-SFP-Steckplätze ermöglichen die Auswahl von 100BASE-FX- oder 1000BASE-SX/LX-Transceivern, um die benötigte Distanz und Geschwindigkeit zu erreichen. Das robuste IP30-Metallgehäuse und der weite Betriebstemperaturbereich gewährleisten elektromagnetische und umgebungsbedingte Widerstandsfähigkeit, während die duale DC/AC-Stromversorgung mit automatischem Failover die Systemverfügbarkeit erhöht. Energieeinsparfunktionen wie IEEE 802.3az-Unterstützung und Link-Down-/Kabelängen-Leistungsskalierung reduzieren den Stromverbrauch.

Geeignet für

• Industrielle Automatisierungsnetzwerke und Werkhallen
• IP-Überwachung und Fernüberwachungssysteme
• Verkehrssteuerungsschränke und Außennetzwerkschränke
• Netzwerk-Uplinks zu Backbone-Switches und Überwachungszentralen über Glasfaser

Wichtige Spezifikationen

• Ports: 8 × 10/100/1000BASE-T RJ45, 2 × 100/1000BASE-X SFP
• Switching-Kapazität: 20 Gbit/s; MAC-Tabelle: 4.000 Einträge
• Stromversorgung: Dual-Eingang 12–48 V DC oder 24 V AC (redundant)
• Betriebstemperatur: −40 bis 75 °C
• GehäVerwendung: IP30 robustes Metallgehäuse; Montage: DIN-Schiene oder Wand
• Standards: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1p, 802.3az
• Gewicht: 0,54 kg

Verwendung

Installieren Sie den IGS-1020TF auf einer DIN-Schiene oder montieren Sie ihn an der Wand in einem geeigneten Schrank. Setzen Sie SFP-Transceiver in die Mini-GBIC-Steckplätze ein, wenn ein Glasfaser-Uplink benötigt wird, und schließen Sie die Glasfaserkabel an; andernfalls verbinden Sie Geräte mit Cat5e/6-Kabeln an den RJ45-Ports. Versorgen Sie den Switch über den primären Stromeingang mit Strom und schließen Sie die redundante Stromquelle an den sekundären Eingang an, um automatisches Failover zu ermöglichen. Der Unmanaged Switch erfordert keine Softwarekonfiguration; er verhandelt automatisch die Verbindungsgeschwindigkeit und den Duplexmodus mit den angeschlossenen Geräten und unterstützt Auto MDI/MDI-X zur Kabeltyperkennung.

Empfehlungen

Verwenden Sie geeignete SFP-Transceiver (100BASE-FX oder 1000BASE-SX/LX), um die Entfernungsanforderungen zu erfüllen, sorgen Sie für ordnungsgemäße Erdung und Überspannungsschutz in elektrisch gestörten Umgebungen und schließen Sie eine redundante Stromquelle an, um hohe Verfügbarkeit zu gewährleisten. Verwenden Sie für optimale Energieeinsparungen nach Möglichkeit kürzere Kabelstrecken und aktivieren Sie IEEE 802.3az-kompatible Endpunkte.
