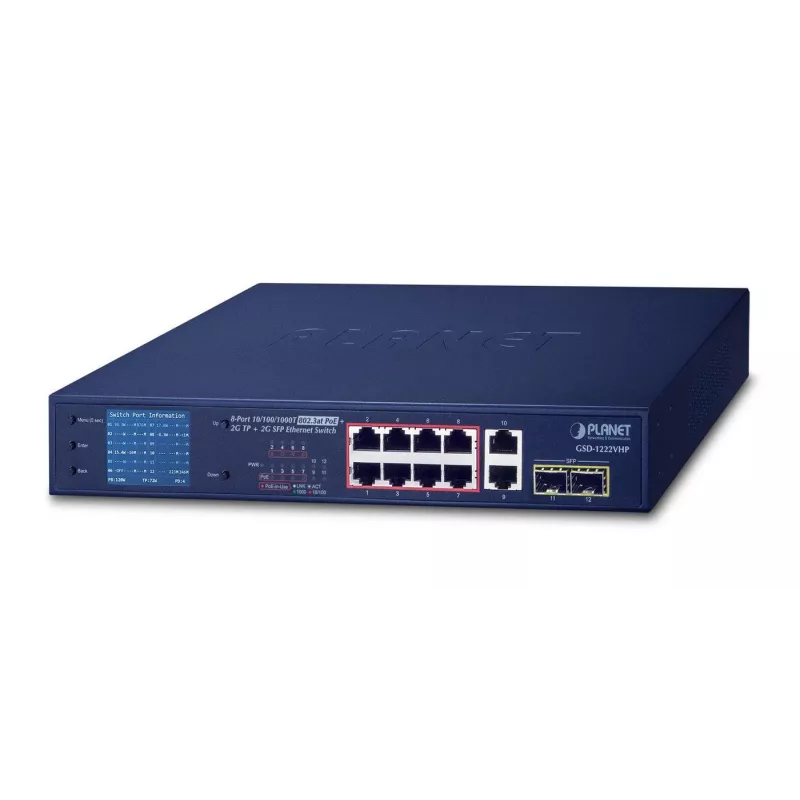

Unmanaged Switch PLANET GSD-1222VHP

PLANET GSD-1222VHP ist ein unmanaged Gigabit-Ethernet-Switch mit 10 RJ-45-Ports, der Power over Ethernet (PoE+) unterstützt. Er bietet ein Gesamt-PoE-Budget von 120 Watt, acht 10/100/1000BASE-T-Ports, die jeweils bis zu 30 W liefern, sowie 2 Gigabit-TP- und 2 Gigabit-SFP-Uplink-Schnittstellen. Der Switch bietet eine nicht blockierende Switching-Leistung, ein intuitives Farb-LCD auf der Vorderseite zur Statusüberwachung und -verwaltung sowie ein kompaktes Formfaktor, das für Desktop- oder kleine Rack-Installationen geeignet ist.

Vorteile

Der GSD-1222VHP ermöglicht eine schnelle „Plug and Watch“-Installation ohne PC oder zusätzliche Software, mit einem geräteeigenen LCD, das PoE- und Portstatus, Betriebsmodus, PD-Prüfungen und Wartungsoptionen anzeigt. Er unterstützt drei Betriebsmodi (Standard, VLAN, Extend), um sich an Überwachungs- und Netzwerksegmentierungsanforderungen anzupassen, enthält zusätzliche Gigabit-Kupfer- und SFP-Uplinks für flexible Erweiterungen und bietet ESD- und Überspannungsschutz für einen stabilen Betrieb.

Geeignet für

• Kleine bis mittlere IP-Überwachungsinstallationen mit PoE-Kameras
• Edge-Switches für Hotels, Einzelhandel, Behörden oder Unternehmensstandorte
• Verbindungen zu NVR, NAS oder Videoservern über Gigabit-Kupfer- oder SFP-Uplinks

Wichtige Spezifikationen

• Ports: 8 × 10/100/1000BASE-T PoE+-Ports, 2 × Gigabit TP, 2 × Gigabit SFP
• PoE-Standard: IEEE 802.3af/at (PoE+), 30 W pro Port, Gesamt-PoE-Budget 120 W
• Switching-Kapazität: 24 Gbit/s; MAC-Tabelle: 8.000 Einträge
• Betriebsmodi: Standard, VLAN (portbasiert), Extend (10 Mbit/s Duplex mit PoE bis zu 250 m)
• Schutz: Ethernet ESD ±6 kV Kontakt / ±8 kV Luft, Stoßstromfestigkeit ±6 kV
• Automatische Aushandlung: 10/100/1000 Mbit/s, Auto-MDI/MDI-X
• Formfaktor: 1U rackmontierbar / Desktop; Farbe: Blau; Gewicht: 1,8 kg

Verwendung

Installieren Sie den Switch auf einem Desktop oder montieren Sie ihn in einem 1U-Rack und schließen Sie PoE-Geräte mit Cat 5e/6-RJ45-Kabeln an. Verwenden Sie das LCD auf der Vorderseite, um die PoE-Zuweisung, den Portstatus anzuzeigen und den Betriebsmodus (Standard, VLAN, Extend) entsprechend Ihren Netzwerkanforderungen auszuwählen. Schließen Sie Uplinks an die Gigabit-TP- oder SFP-Ports an, um eine Verbindung zu NVRs, Servern oder Backbone-Switches herzustellen; setzen Sie kompatible 1000BASE-SX/LX-SFP-Transceiver für Glasfaserverbindungen über größere Entfernungen ein.

Empfehlungen

Aktivieren Sie für die IP-Überwachung den VLAN-Modus, um den Kameraverkehr zu isolieren und Broadcast-Stürme zu verhindern. Verwenden Sie den Extend-Modus nur, wenn längere Kabelstrecken erforderlich sind, und stellen Sie sicher, dass die Geräte den 10-Mbit/s-Duplexbetrieb über größere Entfernungen unterstützen. Überprüfen Sie, ob die gesamten PoE-Leistungsanforderungen der angeschlossenen Geräte innerhalb des 120-W-Budgets bleiben.
