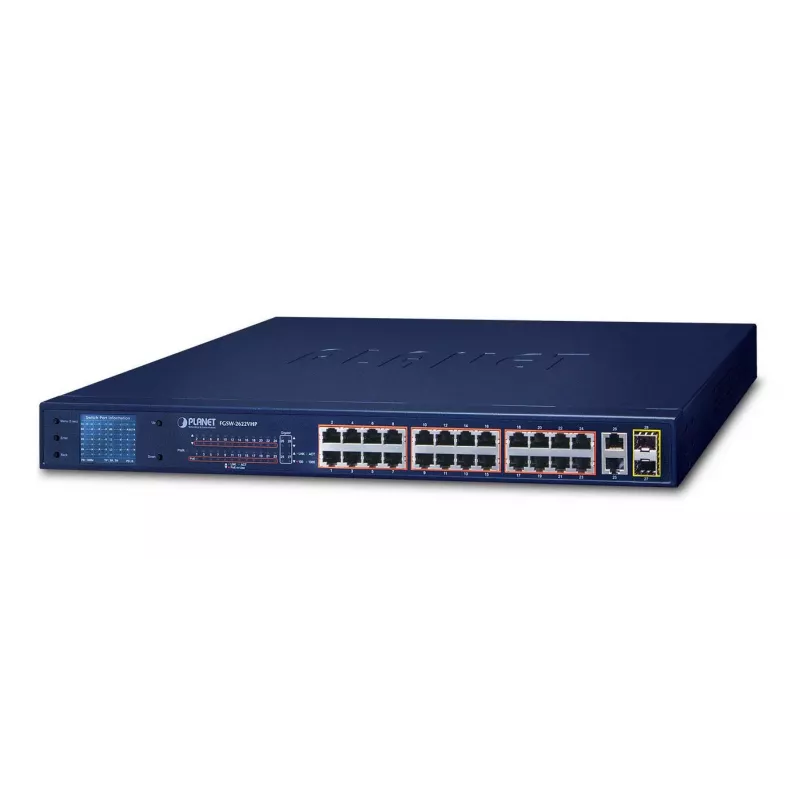

Unmanaged Switch PLANET FGSW-2622VHP

PLANET FGSW-2622VHP ist ein unmanaged L2 Fast Ethernet Switch mit 24 10/100BASE-TX RJ-45-Ports mit PoE+ (jeder Port bis zu 30 W), zwei Gigabit RJ-45 Uplink-Slots und zwei Gigabit SFP-Schnittstellen. Mit einem internen Netzteil und einem PoE-Gesamtbudget von 300 W bietet der FGSW-2622VHP eine blockierungsfreie Switching-Leistung und eine Statusanzeige über ein integriertes Farb-LCD-Display für eine schnelle Installation und Überwachung ohne PC oder Software.

Vorteile

Der Switch kombiniert PoE-Stromversorgung und Daten auf einem einzigen Kabel und reduziert so die Installationskomplexität und -kosten. Das Farb-LCD auf der Vorderseite zeigt in Echtzeit den PoE- und Portstatus, bietet Modusauswahl (Standard, VLAN, Extend), Bandbreiten- und Leistungsbudgetkontrolle, PD-Alive-Check und grundlegende Wartungsfunktionen. Das Gerät unterstützt Glasfaser-Uplink über SFP für Backbone-Verbindungen über große Entfernungen und verfügt über ESD- und Überspannungsschutz für verbesserte Stabilität.

Geeignet für

• IP-Videoüberwachungssysteme und PoE-Kameras
• Netzwerke für kleine und mittlere Unternehmen, Einzelhandels- und Hotelumgebungen
• Netzwerkrandinstallationen, die einen Glasfaser-Uplink zu einer Überwachungszentrale erfordern

Technische Hauptspezifikationen

• Ports: 24 x 10/100BASE-TX PoE+ RJ-45, 2 x Gigabit TP, 2 x Gigabit SFP
• PoE: IEEE 802.3af/at, 30 W pro Port (max.), PoE-Gesamtbudget 300 W
• Switching-Kapazität: blockierungsfrei, 12,8 Gbit/s Switching-Kapazität
• MAC-Tabelle: 8000 Einträge
• Betriebsmodi: Standard, VLAN (portbasiert), Extend (10 Mbps pro Port, bis zu 250 m mit 20 W PoE)
• Schutz: Ethernet ESD (±6 kV Kontakt, ±8 kV Luft) und ±6 kV Überspannungsfestigkeit
• Standards: IEEE 802.3/802.3u/802.3ab/802.3z/802.3x/802.3af/802.3at/802.3az
• Formfaktor und Gewicht: desktop-/rackgeeignet, 3,4 kg; Farbe: Blau

Verwendung

Montieren Sie den Switch an einem geeigneten Ort oder stellen Sie ihn auf einen Tisch oder in ein Rack. Verbinden Sie Netzwerkgeräte und PoE-PDs (Kameras, Access Points) über Cat5e/Cat6-Verkabelung mit den RJ-45-PoE-Ports; der Switch stellt Daten und Strom über dasselbe Kabel bereit. Verwenden Sie das vordere LCD, um den PoE-Status zu überwachen, den Betriebsmodus (Standard, VLAN, Extend) auszuwählen und bei Bedarf Budget- oder Bandbreitensteuerungen anzupassen. Für Uplinks über große Entfernungen setzen Sie kompatible 1000BASE-SX/LX SFP-Module in die SFP-Slots ein und verbinden Sie diese mit dem Backbone-Glasfasernetz.

Empfehlungen

Verwenden Sie den Extend-Modus nur für Ports, an denen längere Kabelstrecken erforderlich sind und 20 W PoE für das angeschlossene Gerät ausreichen; halten Sie kritische Geräte mit hoher Bandbreite im Standard-Modus, um vollen Durchsatz zu gewährleisten. Überprüfen Sie regelmäßig das LCD auf das PoE-Budget und den PD-Alive-Status und nutzen Sie den VLAN-Modus, um Multicast-Verkehr von IP-Kameras zu isolieren und Broadcast-Stürme zu verhindern.
