Überspannungsschutzgerät HiSmart NV821747 3P 1000 VDC

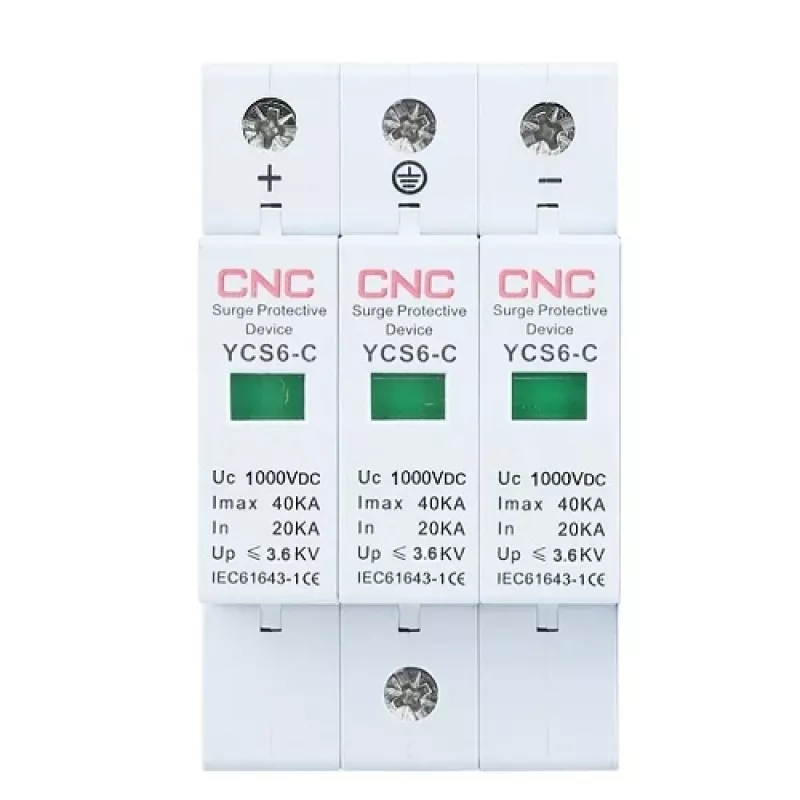

HiSmart NV821747 ist ein 3-poliges Überspannungsschutzgerät für DC-Systeme bis 1000 VDC. Es schützt Photovoltaik-Anlagen, Wechselrichter, Steuerungen und andere DC-Geräte vor transienten Überspannungen durch Blitzinduktion, direkte Einschläge oder Schaltvorgänge. Das kompakte Modul wird auf einer 35-mm-DIN-Schiene montiert und bietet eine messbare Reduzierung des Überspannungsrisikos für industrielle und erneuerbare Energie-DC-Installationen.

Vorteile

Das NV821747 bietet Schutzklasse C mit einem Nennableitstrom von 20 kA und einem maximalen Ableitstrom von 40 kA, schneller Reaktionszeit (unter 25 ns) und einem Spannungsschutzpegel von bis zu 3,6 kV. Es entspricht IEC 61643-1 und CE-Normen, passt auf handelsübliche 35-mm-DIN-Schienen und unterstützt Leiterquerschnitte von 4–6 mm². Der Betriebsbereich reicht von -40 °C bis +85 °C und einer relativen Luftfeuchtigkeit unter 95 % bei 25 °C.

Geeignet für

• Photovoltaik-(PV)-Anlagen und Solarstromsysteme
• DC-Wechselrichter und Leistungssteuerungen
• Windkraft-DC-Systeme und industrielle DC-Geräte
• Schutz langer DC-Kabelstrecken, die anfällig für Blitz- oder Schaltüberspannungen sind

Technische Daten

• Pole: 3P
• Klasse: C
• Max. Dauerspannung (Uc): 1000 V DC
• Nennableitstrom (In): 20 kA
• Maximaler Ableitstrom (Imax): 40 kA
• Spannungsschutzpegel (Up): ≤ 3,6 kV
• Reaktionszeit: < 25 ns
• Frequenz: 50/60 Hz
• Betriebstemperatur: -40 °C bis +85 °C
• Relative Luftfeuchtigkeit (bei 25 °C): < 95%
• Montage: 35 mm DIN-Schiene
• Leiterquerschnitt: 4–6 mm²
• Abmessungen: 54 × 90 × 67 mm
• Normen: IEC 61643-1, CE
• Garantie: 24 Monate

Anwendung

Installieren Sie den HiSmart NV821747 auf einer handelsüblichen 35-mm-DIN-Schiene im DC-Verteiler- oder Kombinationskasten und verbinden Sie die drei Pole entsprechend der Systempolarität und den örtlichen Verdrahtungsvorschriften mit den geeigneten DC-Leitern. Stellen Sie sicher, dass die Leiterquerschnitte der Empfehlung von 4–6 mm² entsprechen und die Verbindungen gemäß den Drehmomentvorgaben des Herstellers angezogen werden. Platzieren Sie das Gerät in der Nähe der geschützten Ausrüstung oder am Einspeisepunkt der DC-Versorgung in die Installation, um eine optimale Überspannungsableitung zu erreichen.

Empfehlungen

Überprüfen Sie für einen zuverlässigen Schutz die Kompatibilität mit der Systemspannung (max. 1000 VDC) und ersetzen Sie das Gerät nach einem extremen Überspannungsereignis oder wenn die Anzeige/Überwachung das Lebensende signalisiert. Regelmäßige Sichtkontrollen und periodische Tests der DC-Systemerdung und der Überspannungsschutzelemente werden empfohlen, um die Schutzwirkung aufrechtzuerhalten.
