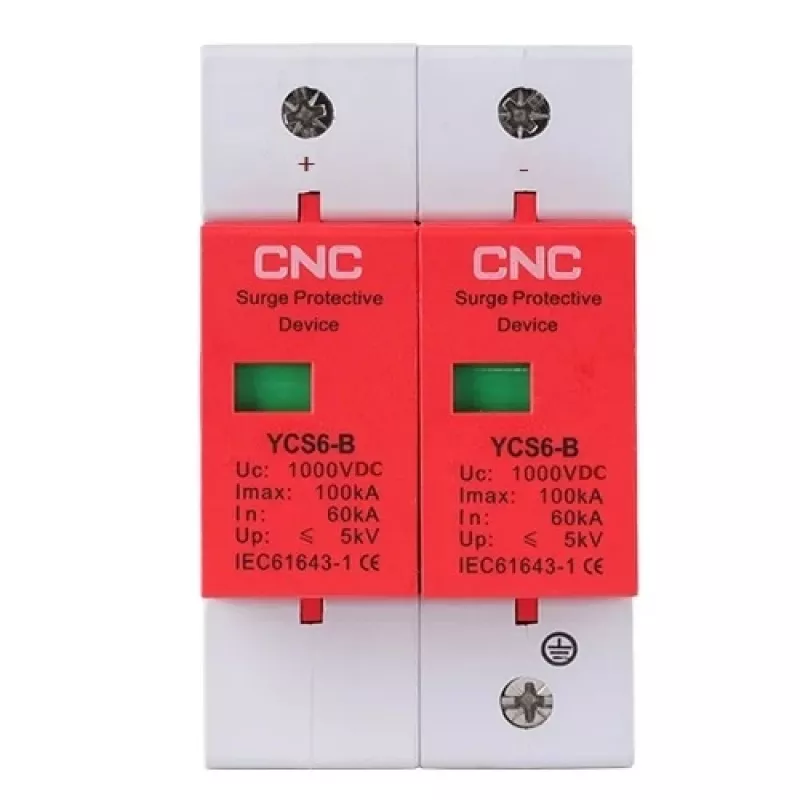

Überspannungsschutzgerät HiSmart NV821730 2‑polig 1000 VDC

Das HiSmart NV821730 ist ein 2-poliges Überspannungsschutzgerät für 1000 V DC, das zum Schutz von DC‑Stromversorgungssystemen, Photovoltaikanlagen und Windenergie‑DC‑Ausrüstung vor transienten Überspannungen durch Schaltvorgänge, induzierte Blitze und direkte Blitzeinflüsse entwickelt wurde. Das Gerät erfüllt die Normen IEC 61643‑1 und CE und ist für die Installation auf der DC‑Seite von Wechselrichtern, String‑Sammlern und anderen DC‑Stromkreisen vorgesehen, um Geräteschäden und Ausfallzeiten zu reduzieren.

Vorteile

Das NV821730 bietet Schutz der Klasse B mit einem hohen maximalen Ableitstrom von bis zu 100 kA und einem Nennableitstrom von 60 kA, einer schnellen Reaktionszeit unter 25 ns und einem Schutzpegel von ≤ 5 kV. Es unterstützt Dauerspannungen bis 1000 V DC, ist für einen weiten Betriebstemperaturbereich (–40 °C bis +85 °C) ausgelegt und für die Montage auf einer 35‑mm‑Hutschiene mit 4–6 mm² Leiteranschlüssen konzipiert. Die Konformität mit IEC 61643‑1 und CE gewährleistet geprüfte Sicherheits‑ und Leistungskriterien.

Geeignet für

• Photovoltaik‑(PV‑)String‑Sammlerboxen und DC‑Arrays
• DC‑Eingangsschutz von Wechselrichtern
• DC‑Systeme für Windkraft und andere industrielle DC‑Installationen
• Solar‑PV‑Systeme für Gewerbe und Privathaushalte

Technische Daten

• Pole: 2
• Klasse: B
• Maximale Dauerspannung (Uc): 1000 V DC
• Nennableitstrom (In): 60 kA
• Maximaler Ableitstrom (Imax): 100 kA
• Schutzpegel (Up): ≤ 5 kV
• Reaktionszeit: < 25 ns
• Frequenz: 50/60 Hz
• Betriebstemperatur: -40 °C bis +85 °C
• Relative Luftfeuchtigkeit (bei 25 °C): < 95%
• Installation: 35‑mm‑Hutschiene
• Leiterquerschnitt: 4–6 mm²
• Abmessungen: 54 x 90 x 67 mm
• Normen: IEC 61643‑1, CE
• Garantie: 24 Monate

Anwendung

Montieren Sie das HiSmart NV821730 auf einer 35‑mm‑Hutschiene im DC‑Bereich der PV‑ oder DC‑Installation in der Nähe der zu schützenden Geräte (z. B. String‑Sammler oder DC‑Eingang des Wechselrichters). Verbinden Sie die beiden Pole mit den entsprechenden Plus‑ und Minus‑DC‑Leitern unter Verwendung geeigneter 4–6 mm²‑Verdrahtung und stellen Sie sichere Anschlüsse sicher. Überprüfen Sie vor dem Einschalten, dass die Systemspannung die Nennspannung von 1000 V DC nicht überschreitet. Beachten Sie bei der Installation und Inbetriebnahme die Vorschriften des Herstellers und die örtlichen elektrischen Vorschriften.

Empfehlungen

Überspannungsschutz an DC‑Quellen und Verteilungspunkten installieren; Anschlüsse und Gerät nach schweren Überspannungsereignissen regelmäßig überprüfen. Den Schutzableiter ersetzen, wenn er Anzeichen von Schäden aufweist oder nach Ableitereignissen, die die Nennwerte überschreiten.
