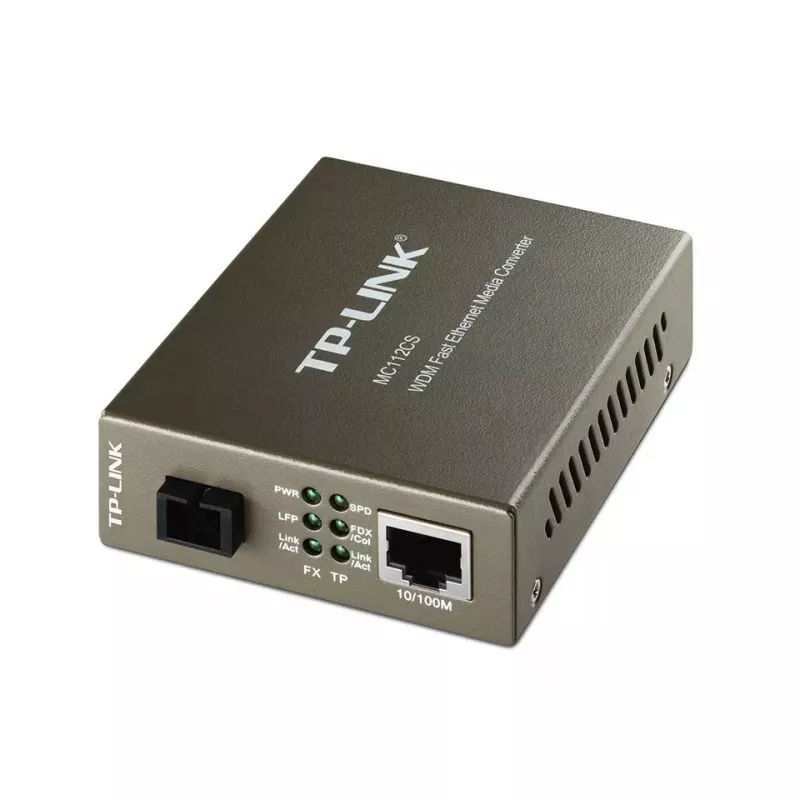

TP-Link MC112CS Netzwerk-Medienkonverter 100 Mbit/s Singlemode Schwarz

Der TP-Link MC112CS ist ein WDM-Medienkonverter, der 100BASE-FX-Singlemode-Glasfaser in 100BASE-TX-Kupfer-Ethernet umwandelt oder umgekehrt, wobei ein einzelner SC-Stecker verwendet wird. Konform mit den Standards IEEE 802.3u, arbeitet das Gerät mit voller Leitungsgeschwindigkeit und unterstützt den Longwave(LX)-Laserbetrieb: es sendet bei 1310 nm und empfängt bei 1550 nm. Durch die WDM-Technologie benötigt der MC112CS nur eine Faserstrecke für die bidirektionale Datenübertragung und unterstützt Singlemode-Faserverbindungen bis zu 20 km. Das kompakte Standalone-Gerät verfügt über Status-LEDs und benötigt kein Gehäuse.

Vorteile

Der MC112CS reduziert die Verkabelungskosten durch die Verwendung von WDM-Singlemode-Übertragung, bietet automatisches MDI/MDI-X und Auto-Negotiation am TX-Port (RJ-45) und liefert IEEE-konforme Umwandlung von 10/100Base-TX auf 100Base-FX. Sein SC-Glasfaserstecker und die Unterstützung für große Entfernungen (bis zu 20.000 m) machen ihn geeignet für Weitverkehrsnetzverbindungen bei geringem Stromverbrauch.

Geeignet für

• Erweiterung von Ethernet über Singlemode-Glasfaserverbindungen bis zu 20 km
• Verbindung von Kupfer-Ethernet-Geräten mit Glasfaser-Backbones
• Punkt-zu-Punkt-Verbindungen, bei denen Einzelfaser-WDM-Verkabelung bevorzugt wird
• Kleine Installationen, die einen eigenständigen Medienkonverter erfordern

Wichtige Spezifikationen

• Modell: TP-Link MC112CS (MPN: MC112CS)
• Standards: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Glasfasertyp: Singlemode (SC-Stecker)
• Wellenlängen: Senden 1310 nm / Empfangen 1550 nm (WDM)
• Max. Glasfaserentfernung: 20.000 m (20 km)
• Ethernet-Port: 1 × RJ-45 (Auto MDI/MDI-X, Auto-Negotiation)
• Datenrate: Unterstützt 10/100 Mbit/s Ethernet (Gerätedatenblatt listet bis zu 1000 Mbit/s Fähigkeit)
• Stromverbrauch: max. 2,41 W
• Zertifizierungen: FCC, CE
• Farbe: Schwarz

Verwendung

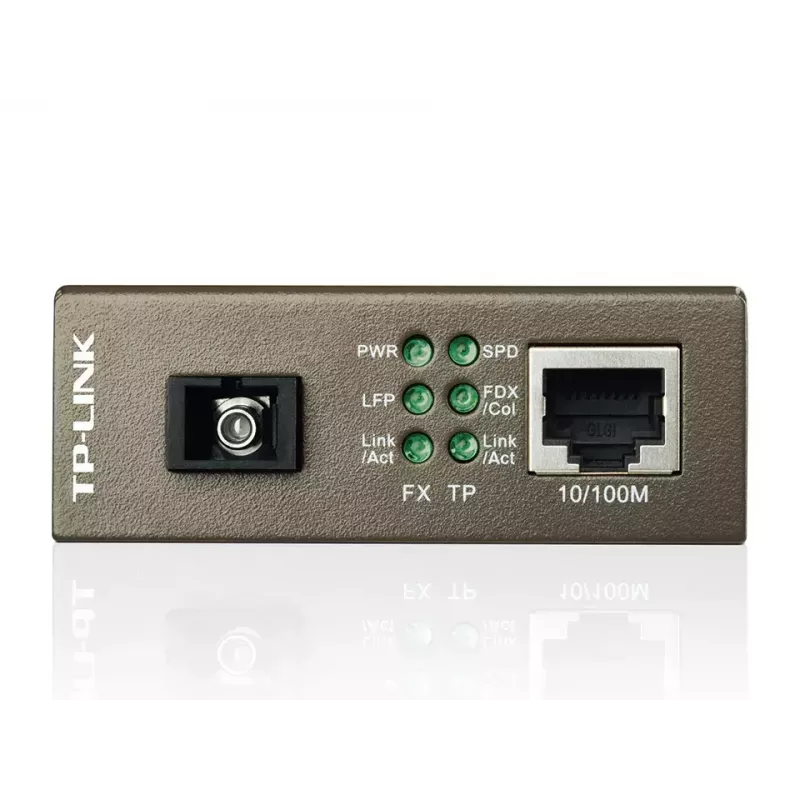

Installieren Sie den MC112CS in der Nähe des anzuschließenden Geräts und versorgen Sie ihn mit dem mitgelieferten Adapter mit Strom. Schließen Sie das Kupfer-Ethernet-Gerät an den RJ-45-Port an; der Konverter führt automatisches MDI/MDI-X durch und handelt Geschwindigkeit und Duplex an diesem Port aus. Verwenden Sie ein Singlemode-Glasfaserkabel mit SC-Steckern und stellen Sie sicher, dass das Gerät am gegenüberliegenden Ende für komplementäre WDM-Wellenlängen konfiguriert ist (es sollte bei 1550 nm senden und bei 1310 nm empfangen). Überprüfen Sie die Verbindung und Aktivität über die Frontplatten-LEDs und bestätigen Sie den ordnungsgemäßen Betrieb an beiden Enden der Glasfaserverbindung.

Empfehlungen

Verwenden Sie zertifizierte Singlemode-SC-Glasfaser und überprüfen Sie, ob der entfernte Medienkonverter oder Transceiver die komplementären WDM-Wellenlängen unterstützt (TX 1550 nm / RX 1310 nm), um einen korrekten bidirektionalen Betrieb zu gewährleisten. Für Entfernungen nahe 20 km überprüfen Sie die Faserdämpfung und Steckerqualität; erwägen Sie, die Verbindungsleistung nach der Installation zu testen.
