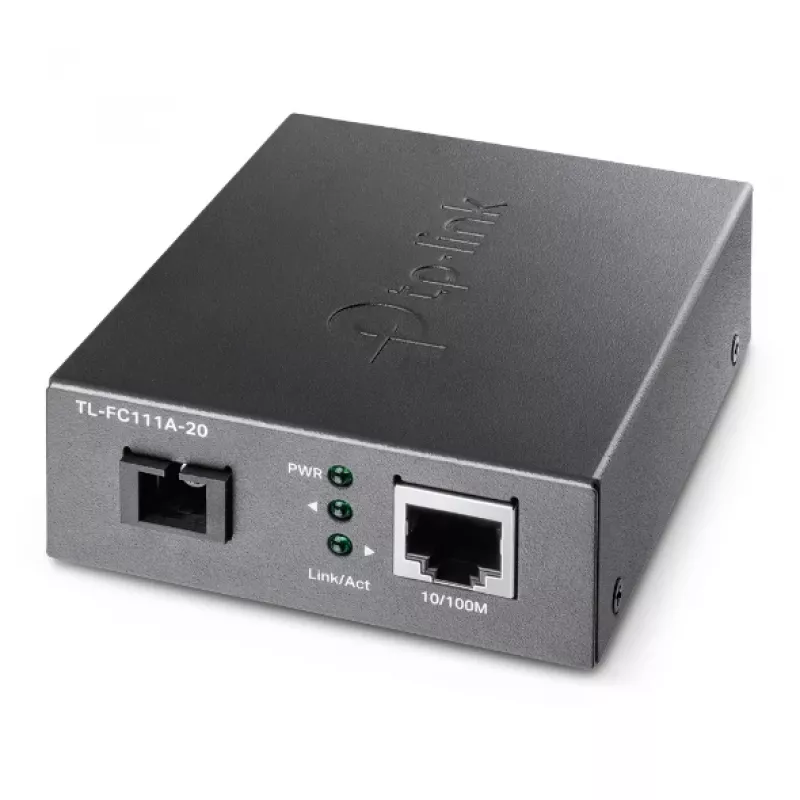

TP-Link 10/100 Mbps WDM Medienkonverter

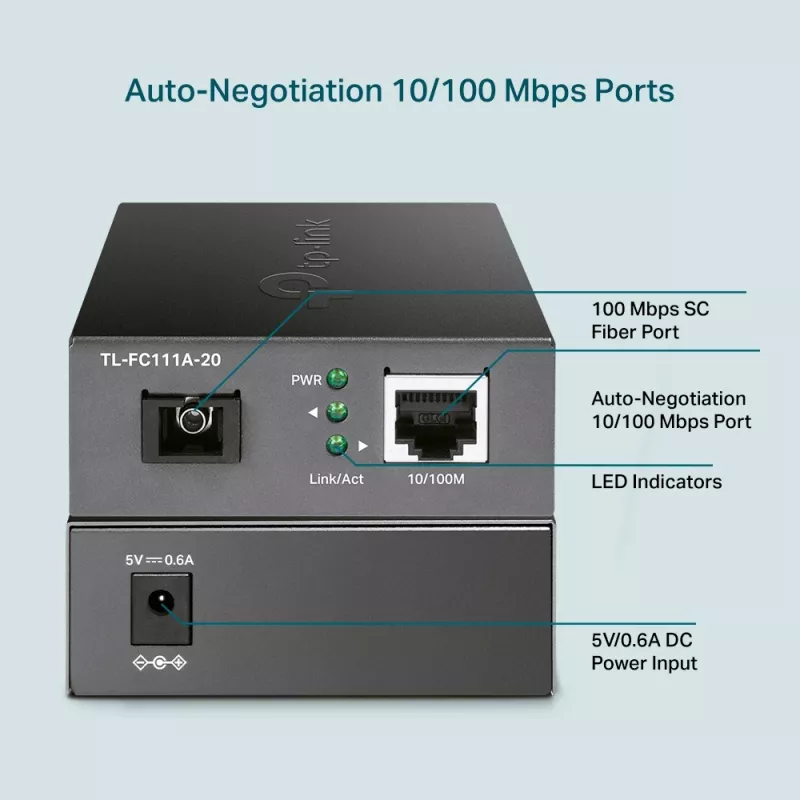

Der TP-Link TL-FC111A-20 ist ein 100M-WDM-Medienkonverter, der einen 10/100 Mbps RJ-45-Kupferport und einen 100M-SC-Single-Mode-Glasfaserport bereitstellt. Er wandelt elektrische Ethernet-Signale in optische Signale und zurück um und ermöglicht so die Datenübertragung über große Entfernungen per Single-Mode-Faser bis zu 20 km. Das kompakte schwarze Gerät unterstützt standardmäßige IEEE-Ethernet-Raten und verfügt über LED-Anzeigen für Link, Aktivität und Strom zur einfachen Überwachung.

Vorteile

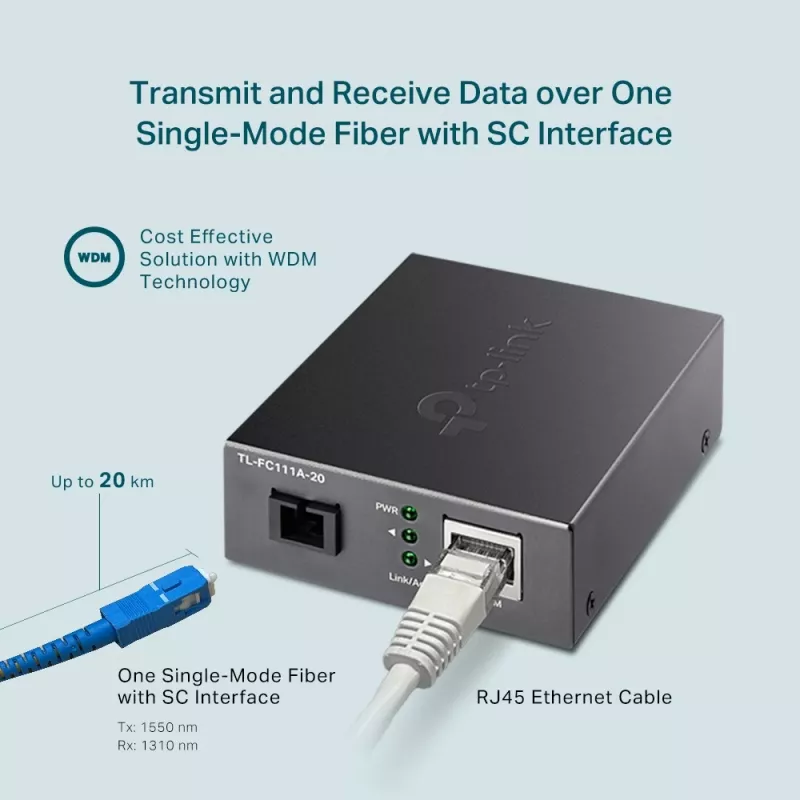

Mit Wellenlängenmultiplex (WDM) sendet der TL-FC111A-20 auf 1550 nm und empfängt auf 1310 nm, was bidirektionalen Verkehr über eine einzige Faser ermöglicht und den Bedarf an Glasfaserverkabelung reduziert. Der Konverter kann als eigenständiges Desktop-Gerät betrieben oder für eine zentrale Installation in TP-Links TL-FC1420-Rack montiert werden. Am TX-(Kupfer-)Port wird Auto-MDI/MDI-X-Unterstützung für eine unkomplizierte Verbindung mit Switches oder Hosts geboten.

Geeignet für

• Langstrecken-Ethernet-Erweiterungen zwischen Gebäuden oder über einen Campus

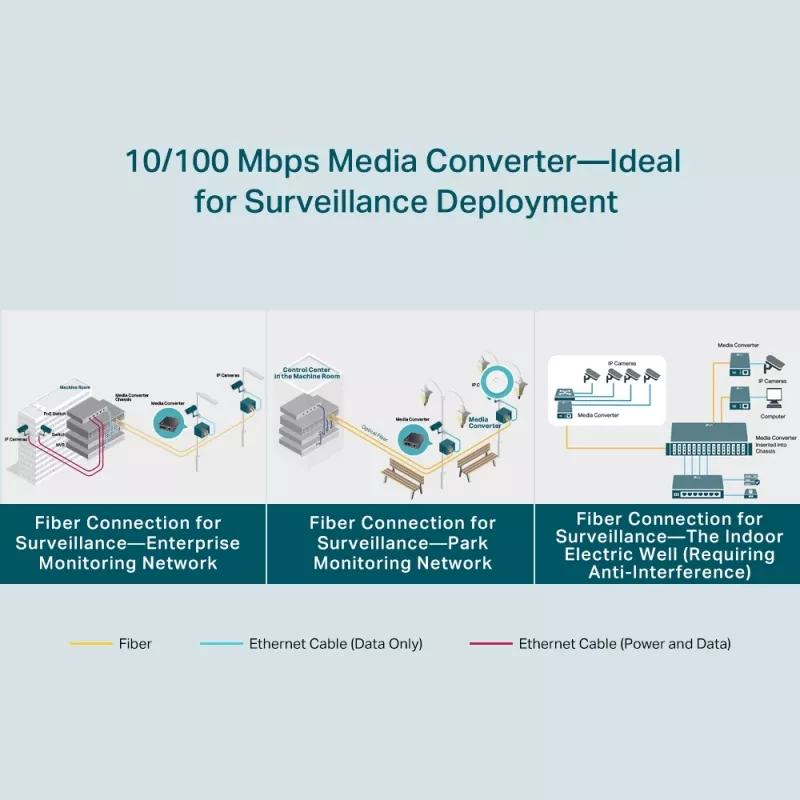

• Kamera-Netzwerke für Park- und Perimetersicherheit
• Wireless-Backhaul, wenn Glasfaser verfügbar ist, die Faseranzahl jedoch begrenzt ist
• Verbindungen für kleine Büros oder Niederlassungen, die Single-Mode-Glasfaser benötigen

Wichtige Spezifikationen

• Maximale Datenübertragungsrate: 100 Mbit/s
• Ethernet-LAN-(RJ-45)-Ports: 1 (10/100 Mbps)
• Anzahl der Glasfaserports: 1 (SC-Anschluss, Single-Mode)
• Maximale Übertragungsdistanz: 20,000 m (20 km)
• Wellenlängen: Senden 1550 nm / Empfangen 1310 nm (WDM)
• Stromversorgung: 5 V DC, 0.6 A
• Farbe: Schwarz

Verwendung

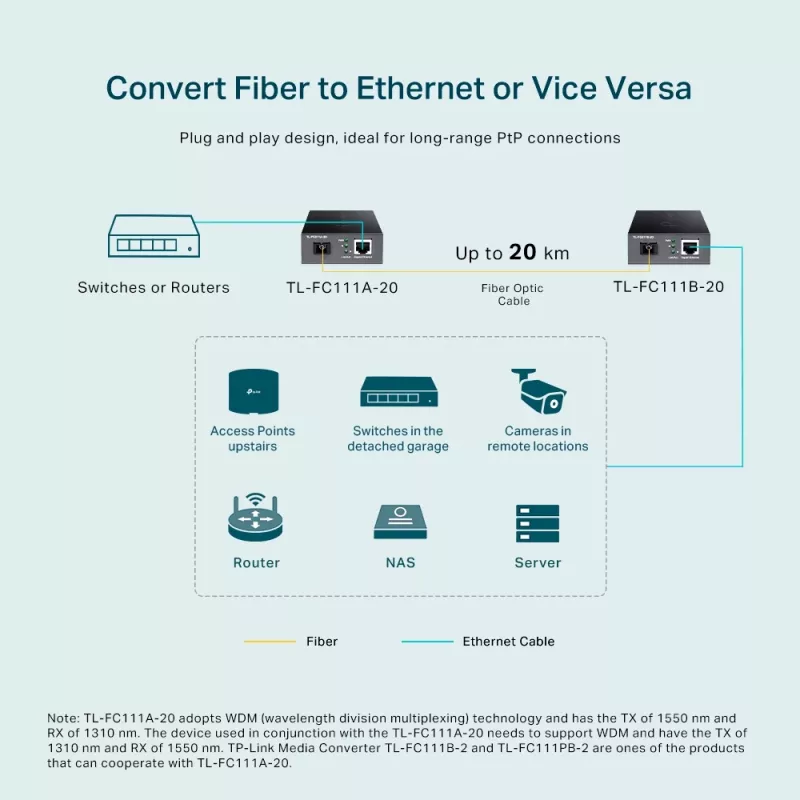

Verbinden Sie den RJ-45-Kupferport mit Ihrem Ethernet-Switch, Router oder Gerät und verbinden Sie die SC-Single-Mode-Faser mit dem Glasfaserabschnitt. Stellen Sie sicher, dass der gekoppelte Konverter am entfernten Ende die komplementären Wellenlängen verwendet (Senden 1310 nm / Empfangen 1550 nm). Versorgen Sie das Gerät mit dem mitgelieferten 5 V DC-Adapter und prüfen Sie die LEDs für Strom, Link und Aktivität, um den Betrieb zu bestätigen. Für die Rack-Montage setzen Sie die Geräte gemäß den Rack-Anweisungen in das TL-FC1420-Chassis ein.

Empfehlungen

In trockenen, belüfteten Bereichen installieren und Single-Mode-SC-Glasfaser in geeigneter Qualität verwenden. Prüfen Sie die Faserpolarität und verwenden Sie den TL-FC111A-20 paarweise mit komplementären Wellenlängen für eine korrekte bidirektionale Kommunikation über eine einzige Faser.
