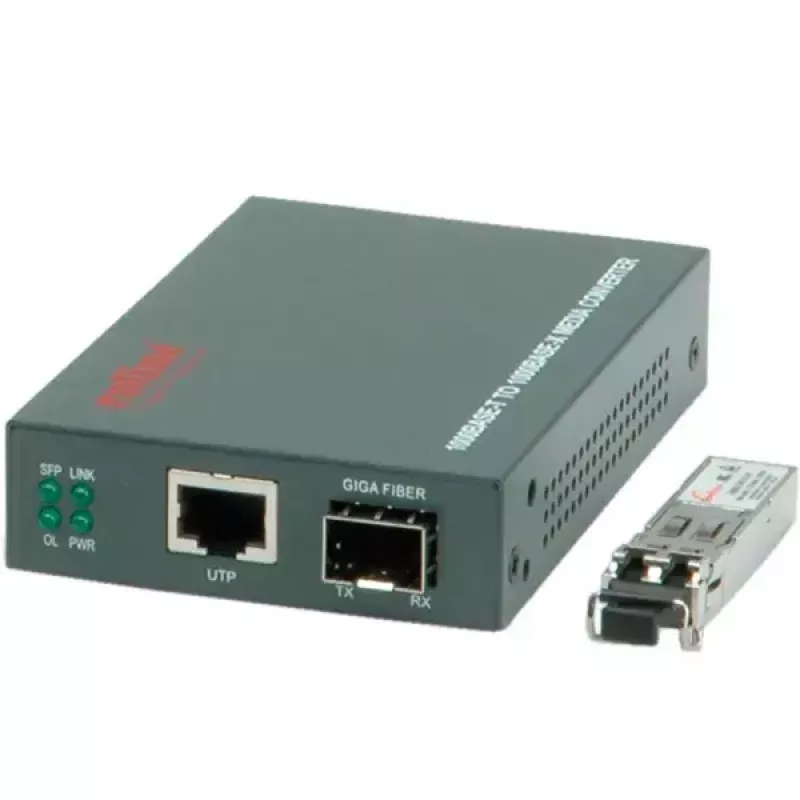

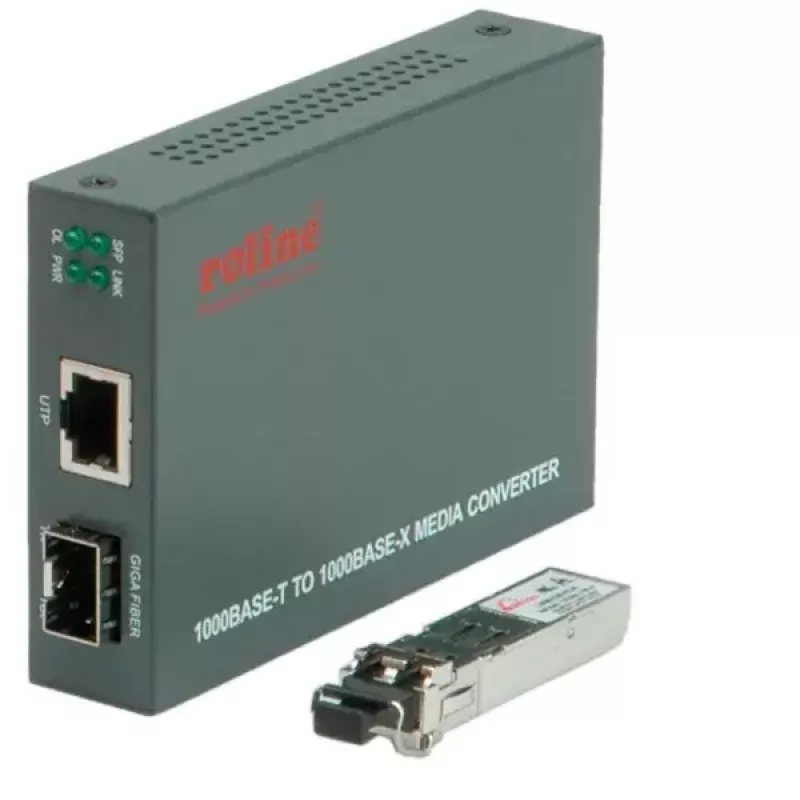

Gigabit Konverter ROLINE 21.13.1069 RJ45 auf LC

Der ROLINE Gigabit Konverter 21.13.1069 ermöglicht die Medienkonvertierung zwischen einer geschirmten RJ-45-Kupferverbindung und einer LC-Multimode-Glasfaserverbindung mit Geschwindigkeiten von bis zu 1000 Mbit/s. Ausgestattet mit einem vorkonfigurierten Mini-GBIC (SX/LC Multimode) unterstützt der Konverter eine Glasfaserreichweite von bis zu 500 m über 50/125 µm Multimodefaser und dient der Integration von Kupfer- und Glasfasersegmenten in gemischten Verkabelungsnetzen.

Vorteile

Dieser Konverter bietet transparente Konvertierung aller Ethernet-Pakettypen ohne Paketlängenbegrenzung und unterstützt Auto-Negotiation und Auto-MDI/MDI-X am RJ-45-Port. Das Gerät bietet Link-Pass-Through zwischen Kupfer und Glasfaser, einen SFP-kompatiblen Glasfaseranschluss für flexible Glasfaser-Transceiver-Optionen sowie optionale Montagemöglichkeiten wie Hutschienen- oder Zentralchassis-Installation für zentrale Stromversorgung und optionale Redundanz. Es ist standardkonform (IEEE 802.3ab, 802.3z) und hat einen geringen Stromverbrauch.

Geeignet für

• Anbindung von Gigabit-Kupfer-Switches oder -Geräten an Multimode-LC-Glasfaserverbindungen
• Verlängerung von Netzwerksegmenten auf bis zu 500 m über 50/125 µm Multimodefaser
• Umgebungen, die transparente Medienkonvertierung mit SFP-Flexibilität erfordern

Wichtige Spezifikationen

• Netzwerkports: 1x geschirmt RJ-45, 1000 Mbit/s, Auto-Negotiation, Auto-MDI/MDI-X; 1x SFP-Anschluss mit vorkonfiguriertem Mini-GBIC (SX/LC Multimode)
• Glasfaserreichweite: bis zu 500 m mit 50/125 µm Multimodefaser (RC-1000SX/LC)
• Standards: IEEE 802.3ab, IEEE 802.3z
• Stromversorgung: Betriebsspannung +5 bis +12 V DC (±5%), max. Verbrauch 2 W @ 7,5 V
• Abmessungen (B×T×H): 108 × 72,5 × 23 mm
• Lieferumfang: Konverter, Netzteil, ROLINE Mini-GBIC Modul SX/LC Multimode (21.14.3500), Handbuch

Verwendung

Setzen Sie das vorkonfigurierte Mini-GBIC in den SFP-Steckplatz ein, falls noch nicht eingesetzt, verbinden Sie das geschirmte RJ-45-Kupferkabel mit dem RJ-45-Port und die Multimode-LC-Faser mit dem LC-Anschluss. Legen Sie die geeignete Gleichspannung innerhalb des angegebenen Bereichs an. Der Konverter führt die Auto-Negotiation mit dem Link-Partner durch und stellt den Link-Pass-Through zwischen Kupfer und Glasfaser her. Für Rack- oder zentralisierte Installationen montieren Sie das Gerät in einem kompatiblen Zentralchassis oder bei Bedarf auf einer Hutschiene.

Empfehlungen

Verwenden Sie 50/125 µm Multimodefaser für die angegebene Reichweite von 500 m und stellen Sie sicher, dass der Mini-GBIC-Typ (SX/LC Multimode) den Eigenschaften der Faser und des entfernten Transceivers entspricht. Halten Sie die Spannung im Bereich +5 bis +12 V DC und beachten Sie die bewährten Praktiken zur Erdung und Schirmung bei der Integration geschirmter RJ-45-Verkabelung in die Glasfaserinfrastruktur.
