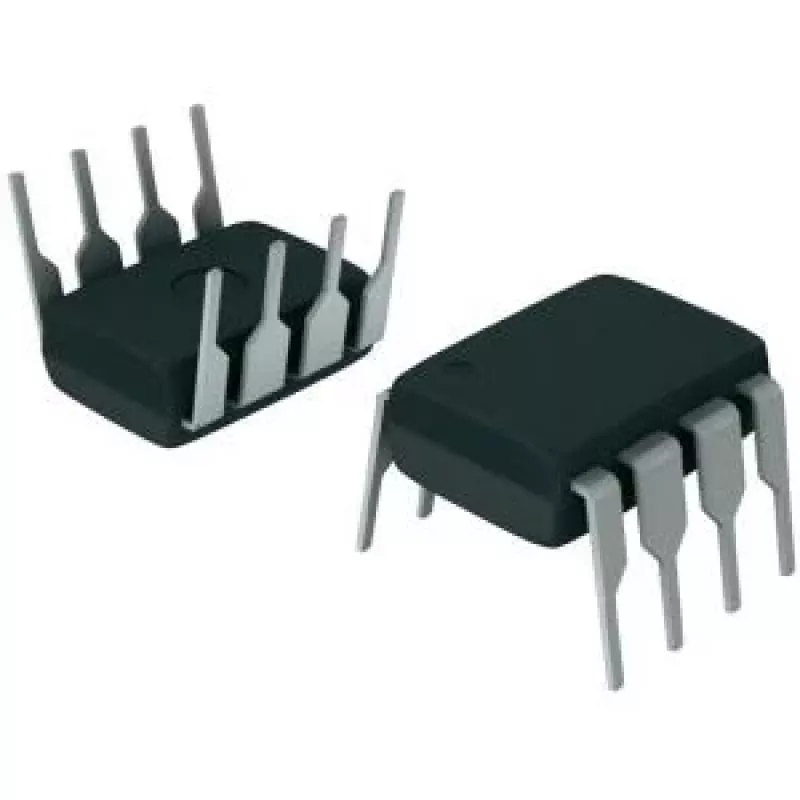

Texas Instruments INA111AP Instrumentations-Operationsverstärker, PDIP-8

Der Texas Instruments INA111AP im PDIP-8-Gehäuse ist ein Instrumentations-Operationsverstärker, der für die präzise Verstärkung von Differenzsignalen entwickelt wurde. Dieser lineare IC bietet die für die INA111-Familie charakteristische geringe Offsetspannung und geringe Drift und eignet sich daher für zuverlässige Messungen und Signalaufbereitung in Anwendungen, die eine genaue Verstärkung kleiner Differenzspannungen erfordern. Das kompakte PDIP-8-Format vereinfacht die Durchsteckmontage auf Leiterplatten und das Prototyping und bietet gleichzeitig die von einem Instrumentationsverstärker erwartete Funktionalität. Vorteile Der INA111AP bietet eine niedrige Eingangsoffsetspannung und eine geringe Temperaturdrift, was eine stabile Verstärkung über einen weiten Temperaturbereich gewährleistet. Seine Instrumentationsverstärker-Topologie ermöglicht eine hohe Gleichtaktunterdrückung, die den Einfluss von Rauschen und Störungen auf Differenzmessungen reduziert. Das Bauteil unterstützt den Betrieb mit einfacher oder symmetrischer Spannungsversorgung und ermöglicht eine vorhersagbare Verstärkung bei Konfiguration mit einem externen Widerstand, was eine flexible Integration in Messvorschaltungen und Sensorschnittstellen ermöglicht. Geeignet für Sensor-Signalaufbereitung (Dehnungsmessstreifen, Thermoelemente, Brückenaufnehmer) Eingangsstufen von Datenerfassungssystemen und ADC-Treiberstufen Medizinische Instrumentierung und Verstärkung physiologischer Signale Labormessschaltungen und Präzisionsprüfgeräte Wichtige Spezifikationen Instrumentationsverstärker-Architektur für differenzielle Eingangssignale Niedrige Eingangsoffsetspannung und geringe Temperaturdrift Hohe Gleichtaktunterdrückung zur Minimierung von Störungen Verstärkung einstellbar über einen externen Widerstand für flexible Verstärkung PDIP-8-Durchsteckgehäuse für einfaches Prototyping und Leiterplattenmontage Unterstützt je nach Schaltungsdesign einfache oder symmetrische Versorgung Anwendung Setzen Sie den INA111AP in eine PDIP-8-Fassung ein oder löten Sie ihn auf eine Durchsteck-Leiterplatte, wobei Sie die üblichen Handhabungs- und ESD-Schutzmaßnahmen beachten. Konfigurieren Sie den Verstärker, indem Sie einen geeigneten externen Widerstand zwischen den dafür vorgesehenen Anschlüssen wählen, um die erforderliche Verstärkung gemäß der Verstärkungsgleichung des Herstellers einzustellen. Legen Sie geeignete Versorgungsspannungen (einfach oder symmetrisch) an und platzieren Sie Entkopplungskondensatoren in der Nähe der Versorgungsanschlüsse, um einen stabilen Betrieb sicherzustellen. Führen Sie die Eingangsbahnen sorgfältig und verwenden Sie, wenn möglich, eine differenzielle Leitungsführung oder Schutzmaßnahmen, um Rauscheinkopplung und Offsetfehler zu minimieren. Empfehlungen Verwenden Sie für eine optimale Messgenauigkeit rauscharme externe Widerstände zur Einstellung der Verstärkung, platzieren Sie Bypass-Kondensatoren dicht an den Versorgungsanschlüssen und halten Sie die Eingangsbahnen kurz und symmetrisch. Überprüfen Sie die Gleichtaktspannungsgrenzen und den Aussteuerbereich für die gewählte Versorgungskonfiguration, um eine Übersteuerung des Ausgangs bei der Verstärkung kleiner Differenzsignale zu vermeiden.
