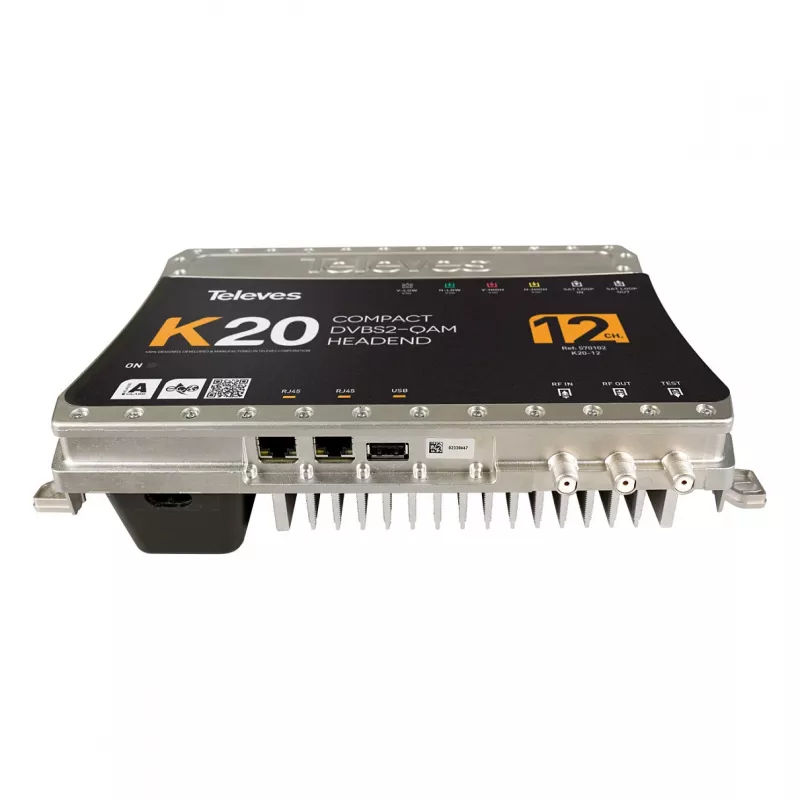

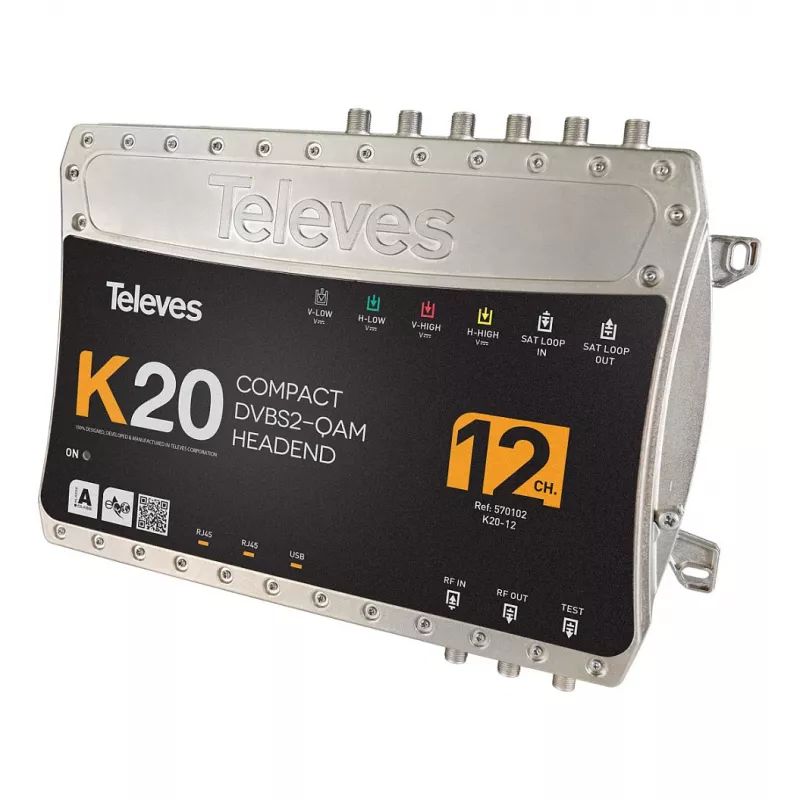

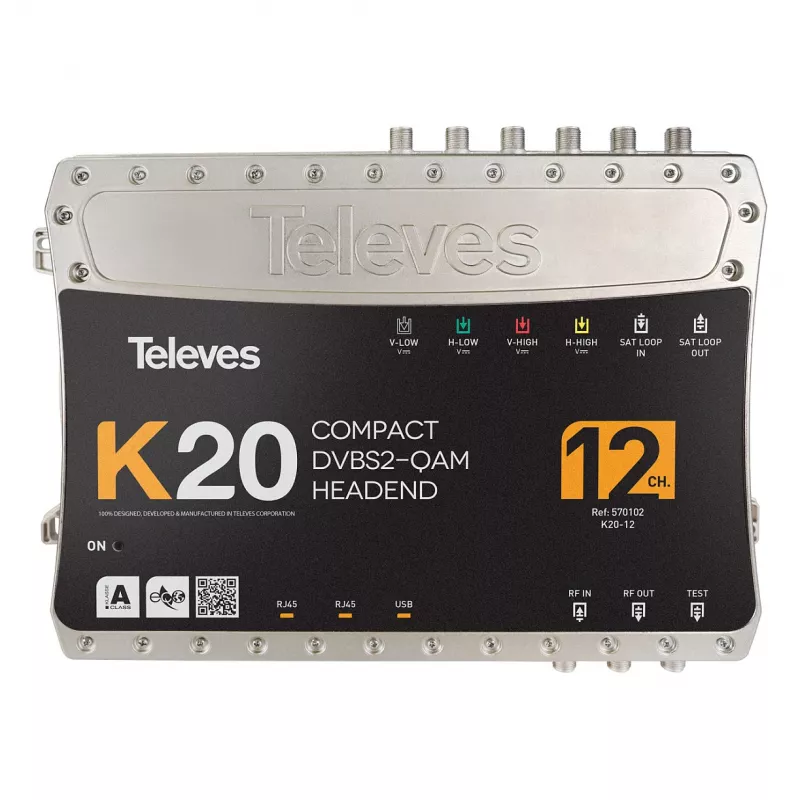

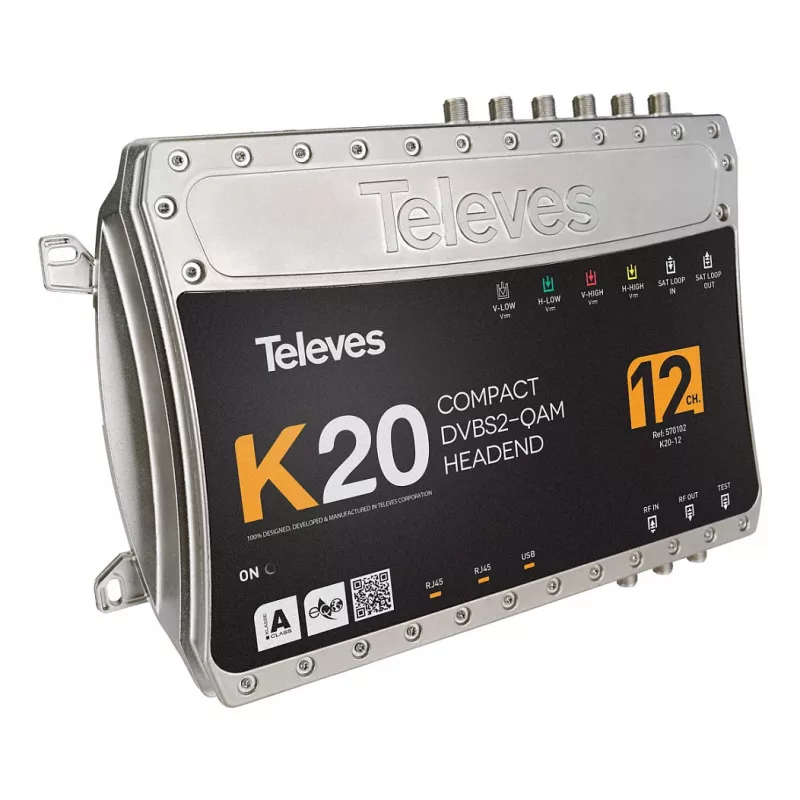

Televes K20-12 Compact Headend 12 Transponder DVB-S2 to QAM

Ein Dutzend DVB-S2-Satellitentransponder in ein QAM-basiertes Kabelnetz einzuspeisen, erfordert normalerweise ein Rack voller teurer und stromhungriger Geräte. Das Televes K20-12 Compact Headend vereint die gesamte Kette in einem einzigen Gerät mit 1U-Höhe. Es empfängt bis zu 12 Satellitentransponder, verarbeitet sie und moduliert sie erneut in ein DVB-C (QAM)-Signal zur Verteilung über Koaxialkabel. Dies ist eine komplette, professionelle Kopfstation für Hotels, Krankenhäuser, Campusanlagen und andere Mehrfamilienhäuser, die Satellitenfernsehen verteilen müssen, ohne für jeden Fernseher einen separaten Receiver zu installieren.

Für wen ist es geeignet

Diese Kopfstation wurde für Systemintegratoren, Installateure und Hausverwalter entwickelt, die Satellitenkanäle über eine bestehende Kabel-TV-Infrastruktur verteilen müssen. Sie ist ideal für Gastgewerbe, Mehrfamilienhäuser, Bürokomplexe und alle Einrichtungen, in denen eine zentrale TV-Verteilung erforderlich ist. Der K20-12 ersetzt die Notwendigkeit mehrerer Consumer-Satellitenreceiver und vereinfacht die Verteilung von Pay-TV- und Free-to-Air-Kanälen.

Hauptmerkmale

• 12 DVB-S/S2-Satellitentuner mit einem Frequenzbereich von 950-2150 MHz
• 12 QAM-Modulatoren (DVB-C) mit Ausgang von 47 bis 862 MHz
• Unterstützung für 16, 32, 64, 128 und 256 QAM-Modulation
• 12 Common Interface (CI)-Steckplätze für Conditional-Access-Module (CAMs) zum Entschlüsseln von Pay-TV-Kanälen
• PID-Filterung und -Remapping sowie Service-Multiplexing für effiziente Bandbreitennutzung
• Web-UI, SNMP und USB-Verwaltungsschnittstellen für einfache Konfiguration und Überwachung
• LNB-Stromversorgung mit 13V/18V, 22kHz und DiSEqC 1.0

Technische Daten

• Eingangssignaltyp: DVB-S/S2
• Anzahl der DVB-S/S2-Tuner: 12
• Eingangsfrequenzbereich (Satelliten-ZF): 950 - 2150 MHz
• Ausgangssignaltyp: DVB-C (QAM)
• Anzahl der QAM-Modulatoren: 12
• Ausgangsfrequenzbereich (QAM): 47 - 862 MHz
• Ausgangsmodulation: 16, 32, 64, 128, 256 QAM
• Ausgangssymbolrate: 1 bis 7 MSymbole/s
• Ausgangspegel: 90 dBµV (einstellbar)
• MER (Modulationsfehlerverhältnis): >40 dB
• Common Interface (CI)-Steckplätze: 12
• LNB-Stromversorgung: 13V/18V, 22kHz, DiSEqC 1.0
• Verwaltungsschnittstelle: Web-UI, SNMP, USB
• PID-Filterung & Remapping: Ja
• Service-Multiplexing: Ja
• Stromversorgung: 100-240 VAC, 50/60 Hz
• Leistungsaufnahme: < 60 W
• Betriebstemperatur: 0 bis +45 °C

Tipps

Um die Effizienz des K20-12 zu maximieren, stellen Sie sicher, dass die Satellitenschüssel richtig ausgerichtet ist und der LNB DiSEqC-1.0-Befehle unterstützt. Nutzen Sie die Weboberfläche, um die Signalqualität zu überwachen und die Ausgangspegel an die Anforderungen Ihres Kabelverteilnetzes anzupassen. Für Pay-TV-Kanäle installieren Sie die entsprechenden CAM-Module in den CI-Steckplätzen und vergewissern Sie sich, dass die Service-IDs korrekt zugeordnet sind.
