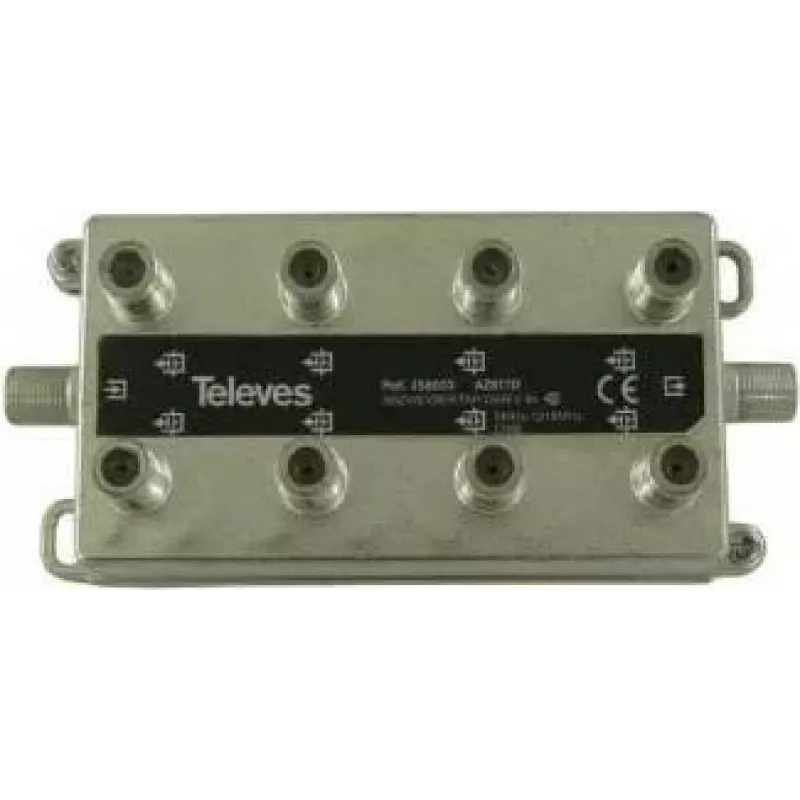

Splitter Televes AZ817D 8-fach, 5–1218 MHz, 17 dB Einfügedämpfung

Der Televes AZ817D 8-fach-Splitter verteilt eine einzelne HF-Einspeisung auf acht Ausgänge über einen breiten Frequenzbereich von 5–1218 MHz. Das Gerät ist für eine stabile Signalverteilung in Gemeinschafts- und gewerblichen Installationen ausgelegt, bei denen eine vorhersehbare Dämpfung und konstante Bandbreite erforderlich sind. Mit einer spezifizierten Einfügedämpfung von 17 dB unterstützt dieser Koaxial-Splitter terrestrische und Satellitensignalpfade und eignet sich für den Einsatz in Mehrfamilienhäusern, Apartmentgebäuden oder professionellen Kopfstellensetups.

Vorteile

Der Splitter bietet eine gleichmäßige Aufteilung auf acht Ports mit einem definierten Einfügedämpfungswert, der die Berechnung des Verbindungsbudgets und die Systemplanung vereinfacht. Sein breiter Durchlassbereich von 5–1218 MHz deckt VHF-, UHF- und viele Satelliten-ZF-Signale ab, sodass ein einzelnes Gerät Installationen mit gemischten Signalen bedienen kann. Das kompakte Koaxialdesign ermöglicht eine unkomplizierte Integration in Verteilerschränke oder wandmontierte Gehäuse und gewährleistet gleichzeitig eine gleichbleibende elektrische Leistung über alle Ports.

Geeignet für

• TV-Verteilung in Apartmentgebäuden
• Kleine bis mittlere gewerbliche HF-Verteilung
• Aufteilung von Kopfstellen- oder Verteilverstärkereingängen
• Installationen mit mehreren Empfängern, die identische Einspeisungssignale erfordern

Technische Daten

• Anzahl der Ausgänge: 8
• Frequenzbereich: 5–1218 MHz
• Einfügedämpfung (typisch): 17 dB
• Anschlusstyp: koaxial F-kompatibel (Buchse)
• Impedanz: 75 Ohm

Verwendung

Installieren Sie den Splitter in der Nähe der eingehenden Einspeisung oder des Verteilverstärkers, um Speiseleitungsverluste zu minimieren. Verbinden Sie die Hauptkoaxial-Einspeisung mit dem Splitter-Eingang und schließen Sie die acht Ausgangskabel an Empfänger oder nachgeschaltete Verstärker an. Achten Sie darauf, dass alle Anschlüsse ordnungsgemäß festgezogen sind, um Schirmung und Impedanz zu erhalten. Überprüfen Sie die Signalpegel an repräsentativen Endpunkten und kompensieren Sie gegebenenfalls die 17 dB Einfügedämpfung mit geeigneter Verstärkung oder Dämpfungsgliedern in der Verteilkette. Verwenden Sie witterungsbeständige Maßnahmen für Abschlüsse im Außenbereich und beachten Sie die örtlichen Elektrovorschriften.

Empfehlungen

Für eine zuverlässige Leistung halten Sie die Kabellängen so kurz wie praktisch möglich und verwenden Sie hochwertige 75-Ohm-Koaxialkabel und -Anschlüsse. Wenn Sie Signale auf viele Endpunkte verteilen, planen Sie die angegebene Einfügedämpfung ein und setzen Sie Verteilverstärker oder Leitungsverstärker ein, wo die Signalpegel sonst unter die Empfängerschwellen fallen würden. Vermeiden Sie die Reihenschaltung unnötiger passiver Splitter und sorgen Sie für eine ordnungsgemäße Erdung und Blitzschutz in der Installation.
