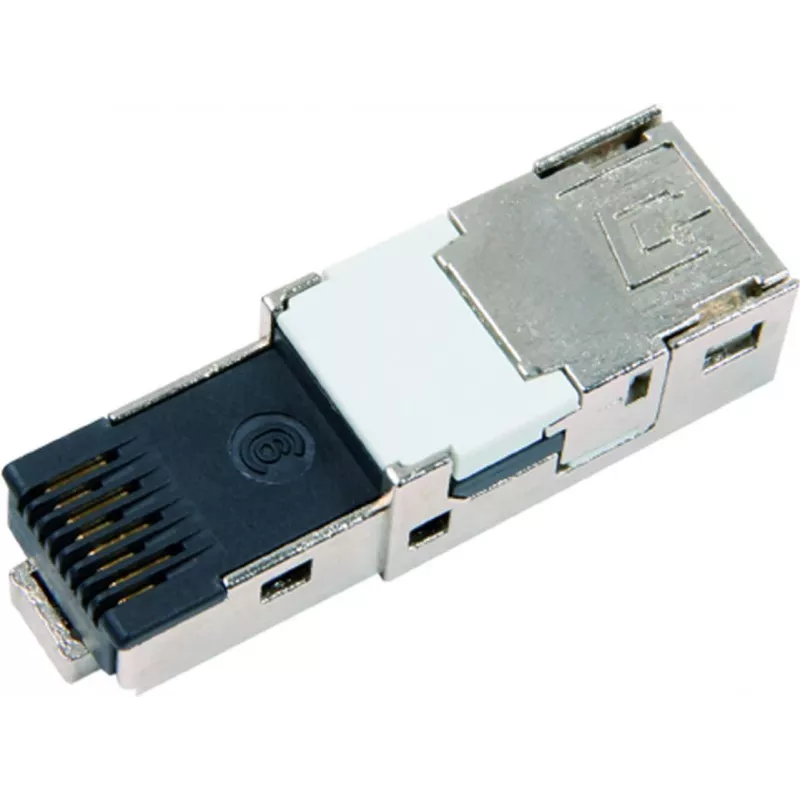

Telegärtner STX V1 RJ45 Steckereinsatz Cat.6, gerade, 8P8C, geschirmt, werkzeuglose IDC, J80026A0004

Für Installateure, die einen feldkonfektionierbaren RJ45-Stecker benötigen, der wie ein werkseitig konfektionierter Stecker leistet, liefert der Telegärtner STX V1 Einsatz (J80026A0004) Cat.6-Leistung ohne Crimpwerkzeug. Sein Zink-Druckguss-Gehäuse und die werkzeuglose IDC-Kontaktierung heben ihn von typischen Kunststoffsteckern ab und ermöglichen eine saubere, wiederholbare Montage an Massiv- oder Litzenleitern in Sekunden. Die gerade 8P8C-Ausrichtung passt in Standard-RJ45-Buchsen, während das geschirmte Design die Signalintegrität in elektrisch verrauschten Umgebungen aufrechterhält.

Highlights

• Werkzeuglose IDC-Kontaktierung – kein Crimpwerkzeug erforderlich, bis zu 4-mal wieder kontaktierbar
• Cat.6-Leistung konform mit ISO/IEC 11801, EN 50173 und TIA/EIA 568-C.2
• Geschirmtes Zink-Druckguss-Gehäuse mit Vernickelung für Langlebigkeit und EMI-Schutz
• Unterstützt Massivleiter (AWG 24/1–22/1) und Litzenleiter (AWG 27/7–22/7)
• Akzeptiert Kabeldurchmesser von 4,5 mm bis 8,0 mm
• Vergoldete Phosphorbronze-Kontakte für ≥750 Steckzyklen
• PoE-, PoE+- und 4PPoE-kompatibel (IEEE 802.3af/at/bt)

Im täglichen Einsatz

Dieser Einsatz ist der Kern des STX V1-Stecksystems: Kabel vorbereiten, Drähte in die farbcodierten IDC-Schlitze einführen und das Gehäuse schließen – kein Spezialwerkzeug nötig. Die gerade Kabeleinführung eignet sich für Patchkabel und Geräteanschlüsse in engen Räumen. Das robuste Metallgehäuse hält häufiger Handhabung stand, und der weite Betriebstemperaturbereich (-40 °C bis +70 °C) macht es für industrielle oder Außengehäuse geeignet. Da der Einsatz bis zu viermal wieder kontaktiert werden kann, reduziert er Abfall und beschleunigt die Fehlersuche.

Vollständige Spezifikationen

• Steckertyp: RJ45-Steckereinsatz
• Leistungskategorie: Cat.6
• Schirmung: Geschirmt
• Kontaktkonfiguration: 8P8C
• Kontaktierungsart: IDC (Insulation Displacement Connector)
• Kontaktierungsmethode: Werkzeuglos
• Kabeltyp-Kompatibilität: Massiv- und Litzenleiter
• Drahtquerschnitt Massivleiter: AWG 24/1 - 22/1
• Drahtquerschnitt Litzenleiter: AWG 27/7 - 22/7
• Kabeldurchmesserbereich: 4,5 mm - 8,0 mm
• Gehäusematerial: Zink-Druckguss, vernickelt
• Kontaktmaterial: Phosphorbronze
• Kontaktbeschichtung: Gold über Nickel
• Steckzyklen: ≥ 750
• Betriebstemperatur: -40 °C bis +70 °C
• Normenkonformität: ISO/IEC 11801, EN 50173, TIA/EIA 568-C.2
• PoE-Kompatibilität: PoE, PoE+, 4PPoE (IEEE 802.3af/at/bt)
• Ausrichtung: Gerade
• Wiederholte Kontaktierung: Bis zu 4-mal

Abschließende Anmerkung

Kombinieren Sie den J80026A0004-Einsatz mit einem kompatiblen STX V1-Gehäuse, um einen vollständigen, feldkonfektionierbaren Cat.6-Stecker zu erhalten, der professionellen Installationsstandards entspricht.
