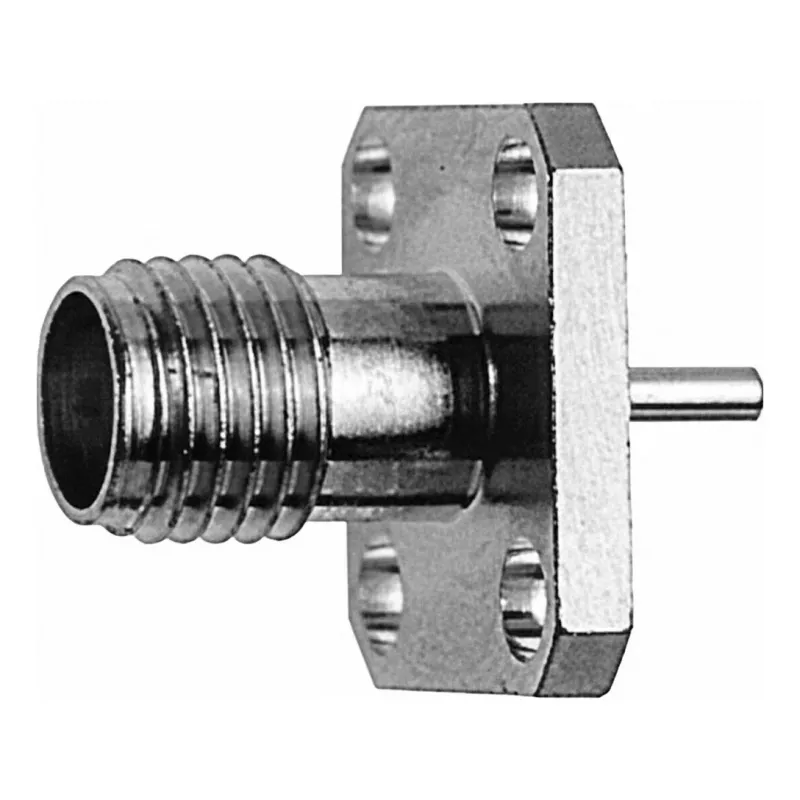

Steckverbinder-Buchse Telegärtner SMA Panelmontage mit Flansch Z29, Gold, 5er-Pack

Telegärtner SMA Panelmontage-Steckverbinder-Buchse Z29 in Goldausführung, geliefert als 5er-Pack, ist für zuverlässige HF-Koaxialverbindungen an Gerätefrontplatten konzipiert. Die flanschmontierte SMA-Buchse bietet eine standardisierte Schnittstelle für SMA-Stecker und eine sichere mechanische Befestigung an Platten und eignet sich damit für Testgeräte, HF-Module, Antennen sowie Produktions- oder Laborinstallationen, bei denen kompakte, geschraubte Koaxialverbindungen erforderlich sind.

Vorteile

Das Flanschdesign gewährleistet eine stabile mechanische Montage und gleichbleibende Verbinderausrichtung, während die Goldausführung eine gute Korrosionsbeständigkeit und stabiles Kontaktverhalten bietet. Die elektrische SMA-Schnittstelle erhält die Wellenimpedanz und geringe Reflexion für HF-Signale, und die kompakte Schraubkopplung sorgt für sichere Verbindungen auf engem Plattenraum. Geliefert als 5er-Pack, vereinfacht das Set die Beschaffung für Serieninstallationen und Ersatzbedarf.

Geeignet für

• Frontplattenmontage in HF-Test- und Messgeräten
• Anschlüsse an HF-Module und Transceiver
• Antennendurchführungen für kompakte Geräte und Gehäuse
• Laboraufbauten und Produktionsvorrichtungen, die SMA-Plattenverbinder benötigen

Wichtige Spezifikationen

• Steckverbindertyp: SMA-Buchse für Panelmontage mit Flansch
• Ausführung: vergoldete Kontaktflächen und Gehäuseelemente
• Montage: Flanschmontage für Frontplatteneinbau
• Kopplung: SMA-Schraubkopplung, kompatibel mit Standard-SMA-Steckern
• Packungsmenge: fünf identische Steckverbinder
• Typischer Anwendungsfrequenzbereich: HF-Nutzung in typischen SMA-Bandbreiten (DC bis mehrere GHz)

Verwendung

Bereiten Sie einen passenden Ausschnitt in der Geräteplatte vor, der auf den Flansch abgestimmt ist, und richten Sie den Steckverbinder so aus, dass die Befestigungslöcher mit den Plattenverschraubungen übereinstimmen. Befestigen Sie den Flansch mit geeigneten Schrauben oder Bolzen und verwenden Sie bei Bedarf Unterlegscheiben oder Sicherungselemente, um ein Lösen in vibrierenden Umgebungen zu verhindern. Schließen Sie SMA-Koaxialkabel an, indem Sie SMA-Stecker handfest auf die Buchse schrauben; vermeiden Sie übermäßiges Anziehen, um Gewindeschäden zu verhindern. Stellen Sie sicher, dass die Steckverbinder und Kabel vor dem Anschluss sauber und frei von Verschmutzungen sind, um geringe Einfügedämpfung und zuverlässige Leistung zu erhalten.

Empfehlungen

Für gleichbleibende HF-Leistung verwenden Sie hochwertige SMA-Kabelkonfektionen mit passender Wellenimpedanz und überprüfen Sie die Verbindungen nach Möglichkeit mit geeigneten Testgeräten. Schützen Sie ungenutzte Buchsen mit Staubkappen und vermeiden Sie übermäßige mechanische Belastung der Kabel an der Platteneinführung, um die Lebensdauer der Steckverbinder zu verlängern.
