Tragbares 2-in-1 Mini-Oszilloskop und Signalgenerator Fnirsi DSO153 150 MHz Bandbreite, 1 GS/s Abtastrate

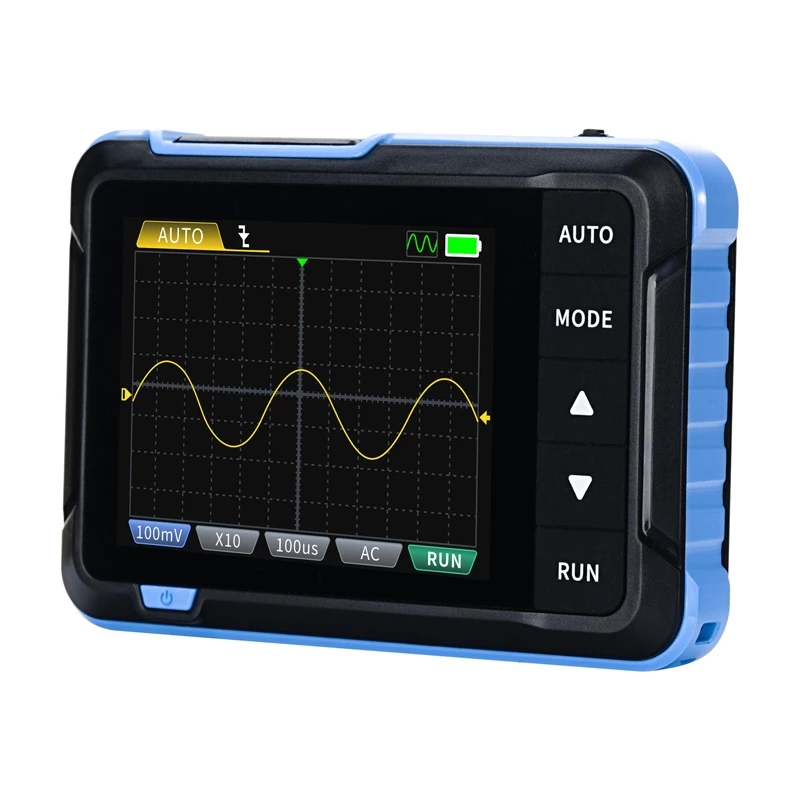

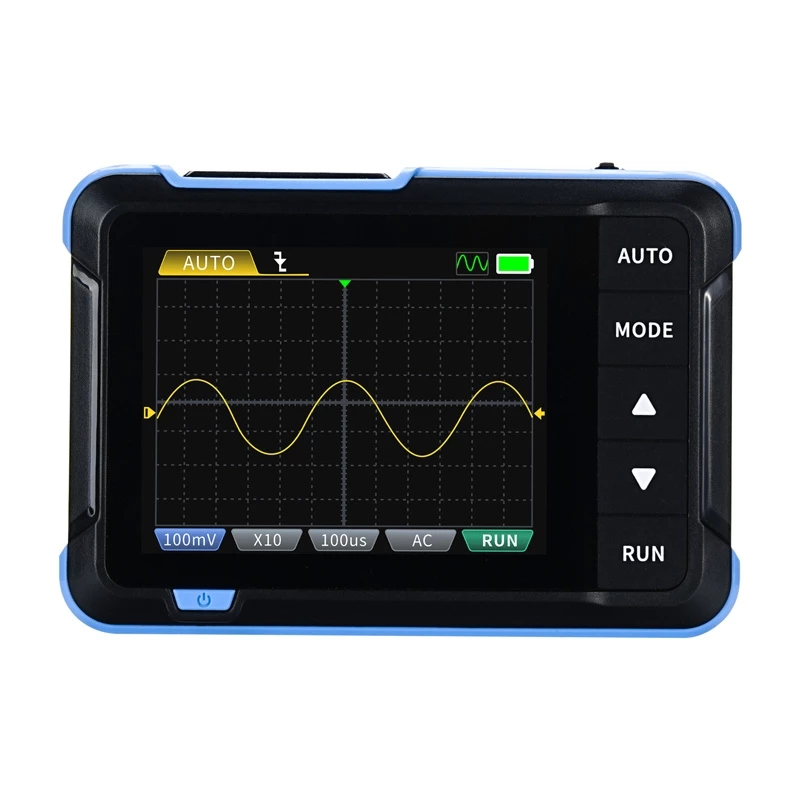

Der FNIRSI DSO153 ist ein kompaktes 2-in-1 Handgerät, das ein Oszilloskop und einen Signalgenerator kombiniert. Es ist für den tragbaren Einsatz in Werkstätten und im Außendienst konzipiert und bietet Wellenformdarstellung, Messfunktionen und Signalausgabe in einem kleinen, leichten Gehäuse. Das Gerät enthält einen wiederaufladbaren Lithium-Akku, USB-C-Ladefunktion und unterstützt mehrere Sprachen.

Vorteile

Der FNIRSI DSO153 bietet präzise Wellenformanalyse mit Stopp-, Zoom- und Shift-Funktionen, die helfen, Störungen zu erkennen und komplexe Modulationen zu untersuchen. Der eingebaute 1000-mAh-Akku und die automatische Abschaltung verbessern die Tragbarkeit und Energieeffizienz. Das Gerät verfügt über reaktionsschnelle Bedienelemente, einen 90°-Klappständer und einen USB-C-Anschluss für schnelles Laden und Firmware-Updates. Es unterstützt mehrere Sprachen und bietet intelligenten Überlastschutz.

Geeignet für

• Hobbyelektronik und DIY-Projekte
• Reparatur von Geräten und Apparaten
• Kfz-Servicediagnose
• Schullabore und Lehrvorführungen
• Feldmessungen und Wartung

Wichtige technische Daten

• Hersteller: FNIRSI
• Modell: DSO153
• Bandbreite: 1 MHz (wie in der Quelle angegeben)
• Abtastfrequenz: 5 Ms/s (wie in der Quelle angegeben)
• Zeitbasisbereich: 500 ns – 20 s
• Messwerte: 12 Typen
• Triggermodi: Automatisch, Einzelschuss, Normal
• Spannungsmessbereich: bis zu 400 V
• Kalibrierung Rechtecksignal: 1 kHz unterstützt
• Frequenz (Signalgenerator): 0–10 kHz
• Tastverhältnis: 0–100%
• Amplitude (Signalausgabe): 0,1–3 V
• Wellenformtypen (Signalgenerator): 14 Typen
• Unterstützte Sprachen: 8
• Automatische Abschaltung: unterstützt

Verwendung

Laden Sie das Gerät vor dem ersten Gebrauch mit dem USB-C-Kabel auf. Schließen Sie die Oszilloskopsonde oder die P6100-Sonde an den Eingang an und befestigen Sie bei Bedarf die Krokodilklemme. Schalten Sie das Gerät ein, wählen Sie über den Modusschalter den Oszilloskop- oder Signalgeneratormodus und passen Sie mit den Bedienelementen Zeitbasis, Trigger und vertikale Skalierung an. Verwenden Sie die Stopp-, Zoom- und Shift-Funktionen, um Wellenformen im Detail zu untersuchen. Für die Signalausgabe wählen Sie auf dem Generatorpanel Wellenformtyp, Frequenz, Amplitude und Tastverhältnis.

Empfehlungen

Verwenden Sie eine geeignete Sondenerdung und beachten Sie die Sicherheitsvorkehrungen bei der Messung von Netzspannungen bis zum angegebenen Spannungsbereich. Lagern Sie das Gerät regelmäßig geladen, um die Akkulebensdauer zu erhalten, und aktualisieren Sie die Firmware über USB-C, wenn Updates verfügbar sind.
