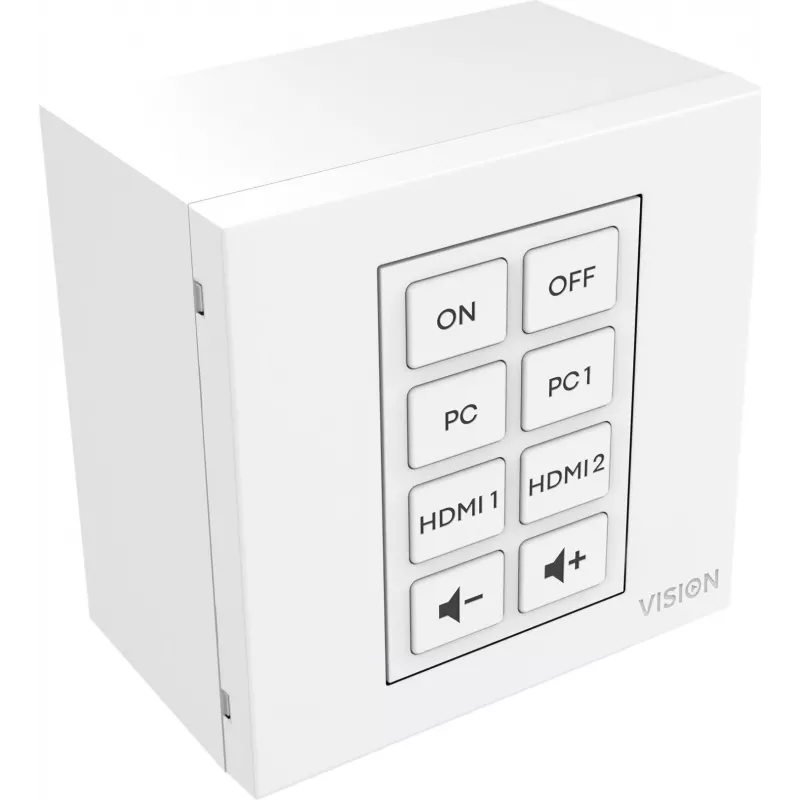

Steuermodul VISION TC3-CTL/2 – 8-Tasten-IR-Lernpanel mit RS-232-Unterstützung

VISION TC3-CTL/2 ist ein kompaktes Steuermodul mit einer 8-Tasten-Schnittstelle, IR-Lernfähigkeit und RS-232-Unterstützung. Entwickelt für die Integration in audiovisuelle und Gebäudeautomationssysteme, bietet es manuelle Steuerung und programmierbare Infrarot-Befehlsspeicherung zusammen mit serieller Kommunikation für die Systeminteroperabilität. Das Panel ist für den Einbau in Racks oder die Wandmontage vorgesehen, wenn eine kleine, zuverlässige Benutzeroberfläche zur Steuerung von Displays, AV-Geräten und Automationscontrollern benötigt wird.

Vorteile

Das Steuermodul kombiniert IR-Lernfunktion und RS-232-Konnektivität in einer einzigen kompakten Einheit und ermöglicht die zentrale Steuerung sowohl von rein infrarotgesteuerten Geräten als auch von seriell kontrollierten Geräten. Seine acht programmierbaren Tasten ermöglichen den direkten Zugriff auf häufig verwendete Befehle, und die IR-Lernfunktion vereinfacht die Konfiguration durch das Erfassen von Signalen vorhandener Fernbedienungen. Die kompakte Grundfläche und die standardmäßigen Montageoptionen machen es geeignet für die Integration in kundenspezifische Bedienfelder und Installationsumgebungen.

Geeignet für

• Konferenzräume und Besprechungsräume zur Steuerung von Displays und AV-Geräten
• Kundenspezifische Wand- oder Rack-Panels in kommerziellen AV-Installationen
• Automatisierungssysteme, die eine einfache lokale Benutzeroberfläche benötigen
• Integration in Unterrichtsräume, Hörsäle und kleine Auditorien

Technische Daten

• Acht programmierbare Fronttasten für Benutzerbefehle
• Infrarot-Lernfunktion zum Aufzeichnen und Speichern von IR-Fernbedienungscodes
• RS-232 serielle Kommunikation zur direkten Steuerung kompatibler Geräte
• Kompaktes Panelformat, geeignet für Wand- oder Rackmontage
• Flaches Design für Installationen mit begrenztem Platz

Verwendung

Montieren Sie das VISION-Steuermodul am gewählten Ort und schließen Sie die Stromversorgung und die RS-232-Verkabelung gemäß dem Systemdesign an. Verwenden Sie den IR-Lernmodus, um Befehle von vorhandenen Fernbedienungen zu erfassen, indem Sie dem Programmierverfahren des Geräts folgen, und weisen Sie dann die gelernten Befehle den gewünschten Tasten zu. Konfigurieren Sie für die serielle Steuerung die Geräteadressierung und Baudrate, die mit dem angeschlossenen Gerät kompatibel sind, und ordnen Sie die Befehle den Fronttasten oder über das Host-Steuersystem zu. Testen Sie jede programmierte Taste und die RS-232-Verbindung, um einen zuverlässigen Betrieb sicherzustellen.

Empfehlungen

Platzieren Sie das Modul so, dass der IR-Empfänger während des Lernens und der normalen Nutzung eine freie Sichtlinie zu den gesteuerten Geräten hat. Dokumentieren Sie die zugewiesenen Tastenfunktionen und seriellen Befehlszuordnungen, um zukünftige Wartung und Aktualisierungen zu vereinfachen. Überprüfen Sie bei der Integration mit einem zentralen Steuersystem die Protokolleinstellungen und die Erdung, um Kommunikationsfehler zu reduzieren.
