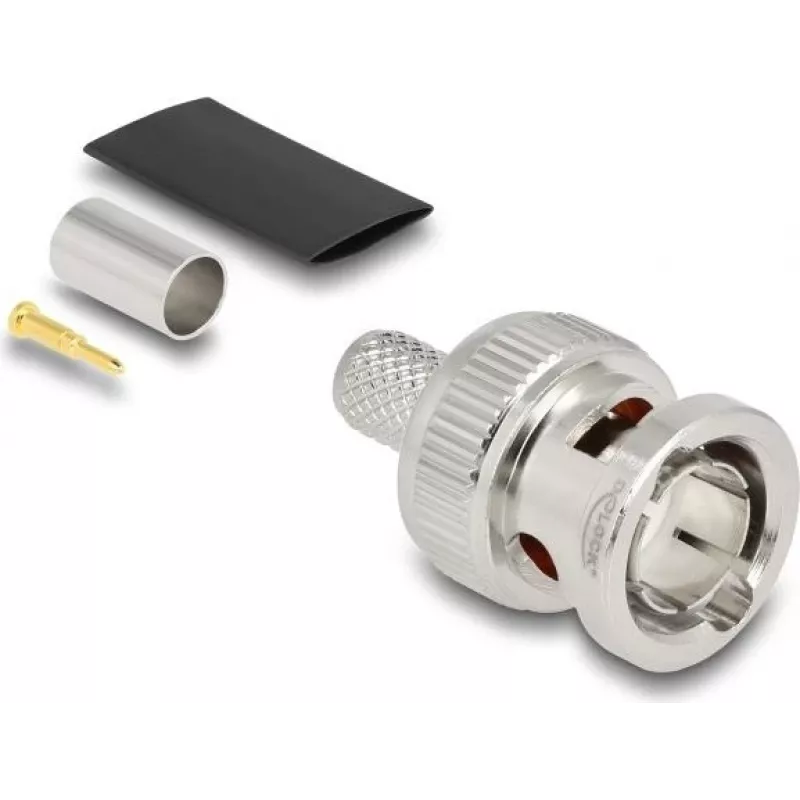

BNC-Crimpstecker für RG59-Kabel von DELOCK mit kompatiblem Schrumpfschlauch

Der DELOCK BNC-Crimpstecker für RG59-Kabel ist eine präzise gefertigte Abschlusslösung zur Herstellung sicherer BNC-Verbindungen für Video-, CCTV- und HF-Signalanwendungen. Er wird mit kompatiblem Schrumpfschlauch geliefert und bietet mechanischen Halt, elektrische Kontinuität und Umweltschutz bei ordnungsgemäßer Montage und Schrumpfung. Der Stecker ist für Vor-Ort-Installationen und Reparaturen bestimmt, bei denen ein zuverlässiger, kompakter BNC-Abschluss erforderlich ist.

Vorteile

Der Stecker kombiniert einen Crimpkontakt mit einem robusten Außengehäuse, um eine gleichbleibende Impedanz und zuverlässige Signalübertragung zu gewährleisten. Der mitgelieferte Schrumpfschlauch verbessert nach der Installation die Isolierung und Zugentlastung und verringert das Risiko von Korrosion und Lockerung in exponierten oder mobilen Installationen. Das Design ermöglicht einen schnellen Feldanschluss ohne Spezialwerkzeug, lediglich eine Standard-Crimpzange und eine Wärmequelle für den Schlauch werden benötigt.

Geeignet für

Technische Daten

Anwendung

Bereiten Sie das RG59-Kabel vor, indem Sie den Außenmantel abisolieren und das Geflecht sowie das interne Dielektrikum auf die für Crimp-BNC-Armaturen empfohlenen Maße freilegen. Schieben Sie den mitgelieferten Schrumpfschlauch auf das Kabel, bevor Sie die Steckerelemente anbringen. Führen Sie den Mittelleiter in den Kontakt ein und vercrimpen Sie den Kontakt, um die elektrische Kontinuität zu sichern. Ver crimpen Sie dann die äußere Hülse oder Zwinge, um das Geflecht zu klemmen. Positionieren Sie den Schrumpfschlauch über der Verbindung und wenden Sie gleichmäßig Hitze an, bis er sich zusammenzieht und die Baugruppe versiegelt. Überprüfen Sie den mechanischen Halt und die Signalkontinuität vor der endgültigen Installation.

Empfehlungen

Verwenden Sie eine für RG59-BNC-Kontakte geeignete Crimpzange und eine kontrollierte Wärmequelle für den Schlauch, um gleichbleibende Ergebnisse zu erzielen. Befolgen Sie die Sicherheitsvorkehrungen bei der Verwendung von Hitze und stellen Sie sicher, dass die Steckermaterialien mit der Installationsumgebung kompatibel sind. Bei langen Kabelstrecken oder kritischen HF-Anwendungen überprüfen Sie nach dem Abschluss Impedanz und Signalqualität, um eine ordnungsgemäße Installation zu bestätigen.
