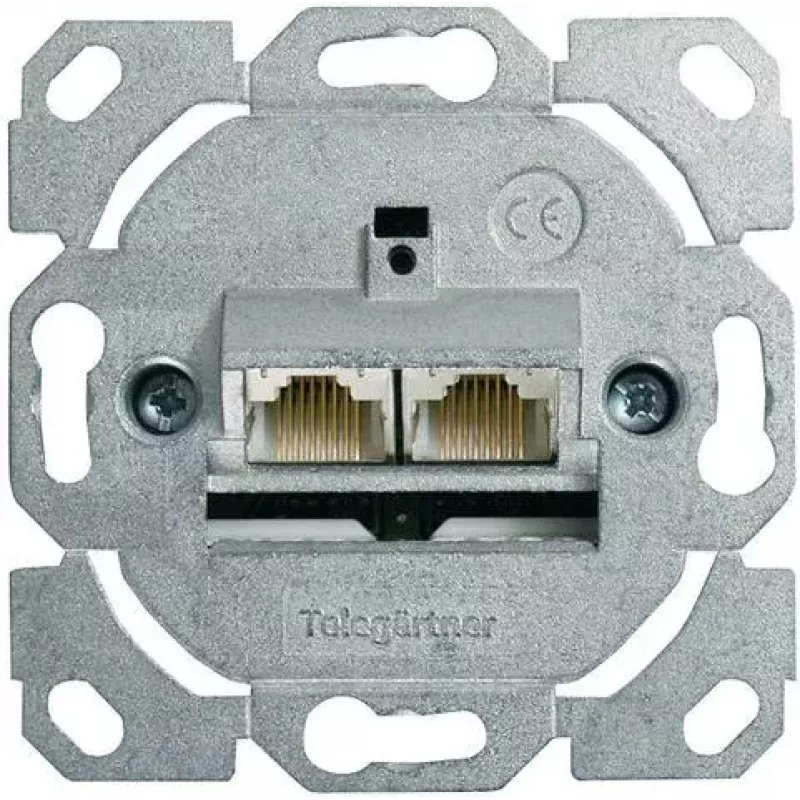

Steckdose RJ-45 Telegärtner J00020A0502

Die Steckdose Telegärtner J00020A0502 ist eine vollständig geschirmte RJ-45-Einbaudose für Installationen der Kategorie 6A und professionelle Netzwerkverkabelung. Sie bietet 360°-Schirmkontakt und Zugentlastung mittels separater unverlierbarer Schraubklemmen für den Kabelmantel und die Schirmung, unterstützt die Verdrahtung in 8×45°-Schritten aus allen Richtungen und ermöglicht horizontale oder vertikale Kabeleinführung. Das kompakte Design mit geringer Einbautiefe eignet sich für Standard-Unterputz- und Bodentankdosen und ist mit einer Vielzahl von Abdeckrahmen verschiedener Schalterprogramme kompatibel.

Vorteile

Unterstützt Cat.6A-Übertragungsleistung gemäß ISO/IEC 11801 und EN 50173-1, was Hochgeschwindigkeits-Datenübertragung ermöglicht. Vollständig geschirmtes Design mit Option für steckbaren Erdanschluss an allen vier Ecken (DIN 46342-1, 6,3 mm) für verbesserte EMV-Leistung. Flexible Kabeleinführung und unverlierbare Schraubklemmen erleichtern die Installation und reduzieren die Notwendigkeit mehrerer Lagervarianten. Zusätzliche Merkmale wie ein nachrüstbares transparentes Beschriftungsfeld, Schutzklappen, abnehmbare vertikale Befestigungsschiene und austauschbarer Überbiegeschutz für 6- und 8-polige Stecker erhöhen Installationsvielfalt und langfristige Nutzbarkeit.

Geeignet für

• Professionelle Cat.6A-Netzwerkinstallationen in Büros und Datenräumen
• Geschirmte (STP/FTP) Verkabelungssysteme mit Anforderungen an verbesserten EMV-Schutz
• Wand- und Unterflurinstallationen (Bodentank) mit begrenzter Einbautiefe
• Umgebungen, die Kompatibilität mit modularen Abdeckrahmen erfordern

Wichtige Spezifikationen

• Standard: Cat.6A gemäß ISO/IEC 11801; EN 50173-1
• Schirmung: Vollständig geschirmt, 360°-Kontakt
• Kabeleinführung: Variabel, Verdrahtung in 8×45°-Schritten; horizontaler oder vertikaler Einlass
• Erdung: Option für steckbaren Erdanschluss an vier Ecken (DIN 46342-1; 6,3 mm)
• Einbautiefe: Flache Bauform, geeignet für Bodentankdosen
• Kompatibilität: Austauschbar mit 6‑poligen (RJ11/12) und 8‑poligen (RJ45) Steckern verwendbar
• Montagemerkmale: Unverlierbare Schraubklemmen für Mantel und Schirmung, abnehmbare vertikale Befestigungsschiene

Verwendung

Kabel gemäß den Herstelleranweisungen abisolieren, den Außenmantel und die Schirmung in die entsprechenden unverlierbaren Schraubklemmen einsetzen und für 360°-Schirmkontakt festziehen. Die Adern entsprechend der gewählten Verdrahtungsrichtung anschließen; die Dose kann in 8×45°-Schritten verdrahtet und zugänglich gemacht werden, um der Kabelführung zu entsprechen. Die Einheit mit dem Vier-Loch-Tragring in der Wand- oder Bodentankdose montieren und bei Bedarf die abnehmbare vertikale Befestigungsschiene für Unterflurinstallationen anbringen. Den Abdeckrahmen vom gewünschten Schalterprogramm aufsetzen und falls erforderlich das transparente Beschriftungsfeld am Rahmen nachrüsten. Den steckbaren Erdanschluss anschließen, wo es die örtlichen Erdungsvorschriften erfordern.

Empfehlungen

Verwenden Sie für optimale Übertragungs- und EMV-Leistung geschirmte Cat.6A-Kabel (STP/FTP), achten Sie auf korrekte Schirmklemmung an den unverlierbaren Schraubklemmen und schließen Sie die steckbare Erdung am nächstliegenden geeigneten Erdungspunkt gemäß den örtlichen Installationsnormen an.
