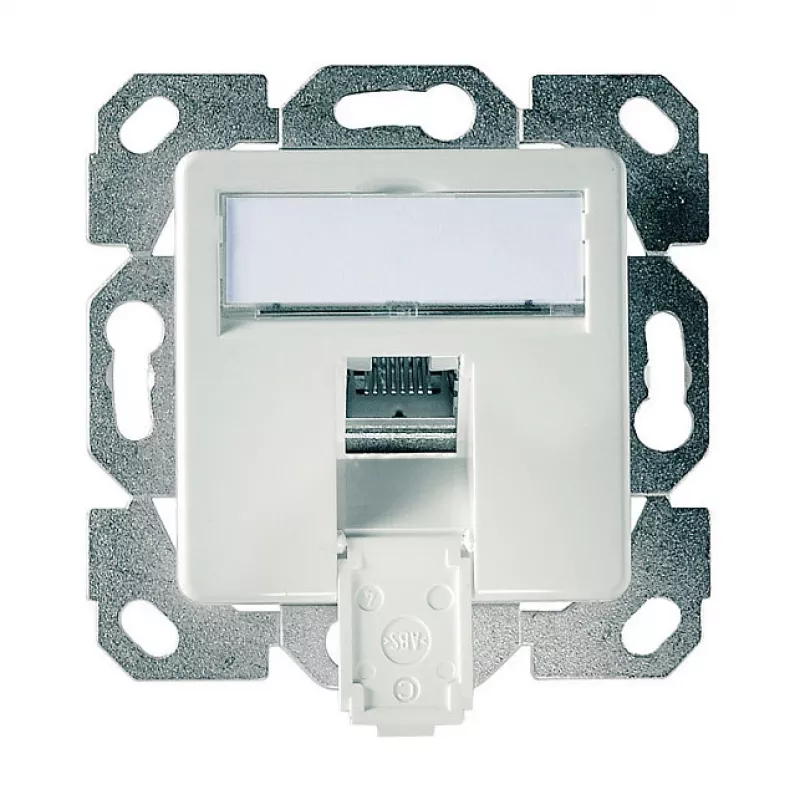

RJ-45-Steckdose Telegärtner J00020A0505

Die Telegärtner J00020A0505 ist eine RJ-45-Steckdose, die für Cat.6A-Netzwerkanwendungen entwickelt wurde, die voll geschirmte Verbindungen erfordern. Sie unterstützt die Cat.6A-Übertragungsleistung gemäß ISO/IEC 11801 und EN 50173-1, bietet 360°-Schirmkontaktierung und Zugentlastung und passt in Standard-Unterputzdosen mit den Abmessungen 70 mm (B) x 37 mm (T) x 70 mm (H). Das Modul eignet sich für private und gewerbliche Installationen, bei denen eine zuverlässige, hochgeschwindigkeitsfähige kabelgebundene Verbindung benötigt wird.

Vorteile

Die voll geschirmte Konstruktion mit 360°-Kontaktierung und separaten, unverlierbaren Schraubklemmen bietet sicheren EMV-Schutz und Zugentlastung. Die Dose kann in 8 x 45°-Schritten aus jeder Richtung verdrahtet werden, was die Lagerhaltung reduziert und die Installationsplanung vereinfacht. Sie unterstützt die horizontale oder vertikale Montage, hat eine geringe Einbautiefe für den Einsatz in Bodentanks mit seitlichem Kabeleinlass und bietet die Möglichkeit der einsteckbaren Erdverbindung an allen vier Ecken nach DIN 46342-1 (6,3 mm). Das Design ermöglicht die Kombination mit verschiedenen Abdeckplatten und beinhaltet Funktionen wie einfache Adern-Vorsortierung, Schutzklappen, ein nachrüstbares, aufklappbares transparentes Beschriftungsfeld und den austauschbaren Einsatz von 6- und 8-poligen Steckverbindern ohne zusätzliche Kits.

Geeignet für

• Hochgeschwindigkeits-Ethernet-Netzwerke, die Cat.6A-Leistung erfordern
• Geschirmte Netzwerkinstallationen, die empfindlich gegenüber elektromagnetischen Störungen sind
• Wand- und bodenmontierte Steckdosenanwendungen in privaten und gewerblichen Bereichen
• Installationen, die eine flexible Kabeleinführungsrichtung und geringe Einbautiefe benötigen

Technische Spezifikationen

• Modell: Telegärtner J00020A0505
• Steckverbinder: RJ-45-Steckdose
• Übertragungskategorie: Cat.6A (ISO/IEC 11801; EN 50173-1)
• Schirmung: Voll geschirmt, 360°-Kontaktierung
• Kabeleinführung: Verdrahtung aus allen Richtungen in 8 x 45°-Schritten; variabler Einlass für horizontale oder vertikale Installation
• Erdung: Einsteckbare Erdverbindungsoption an allen vier Ecken (DIN 46342-1; 6,3 mm)
• Einbautiefe: Geringes Profil, geeignet für Bodentanks mit seitlichem Kabeleinlass
• Abmessungen: 70 mm x 37 mm x 70 mm (B x T x H)
• Kompatibilität: Kombinierbar mit verschiedenen Abdeckprogrammen; unterstützt 6- und 8-polige Steckverbinder austauschbar

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel entfernen und die Adern gemäß der Adern-Vorsortierungsanleitung des Geräts sortieren. Führen Sie das Kabel in die gewünschte Einführungsrichtung ein und sichern Sie Schirmung und Mantel mit den separaten, unverlierbaren Schraubklemmen, um 360°-Kontaktierung und Zugentlastung zu gewährleisten. Verbinden Sie bei Bedarf die einsteckbare Erdung an einer der vier Ecken nach DIN 46342-1. Montieren Sie die Dose horizontal oder vertikal in der Unterputzdose oder der Unterflur-Montagebox; rüsten Sie bei Bedarf die Abdeckplatte oder das transparente Beschriftungsfeld nach. Verwenden Sie bei Bedarf Schutzklappen und die abnehmbare vertikale Befestigungsschiene.

Empfehlungen

Um eine optimale Cat.6A-Leistung zu gewährleisten, verwenden Sie entsprechend spezifizierte, geschirmte Cat.6A-Kabel und stellen Sie sicher, dass die Schirmung korrekt geklemmt ist. Befolgen Sie die örtlichen Installationsvorschriften und überprüfen Sie die Durchgängigkeit der Erdung bei Verwendung der einsteckbaren Erdverbindung.
