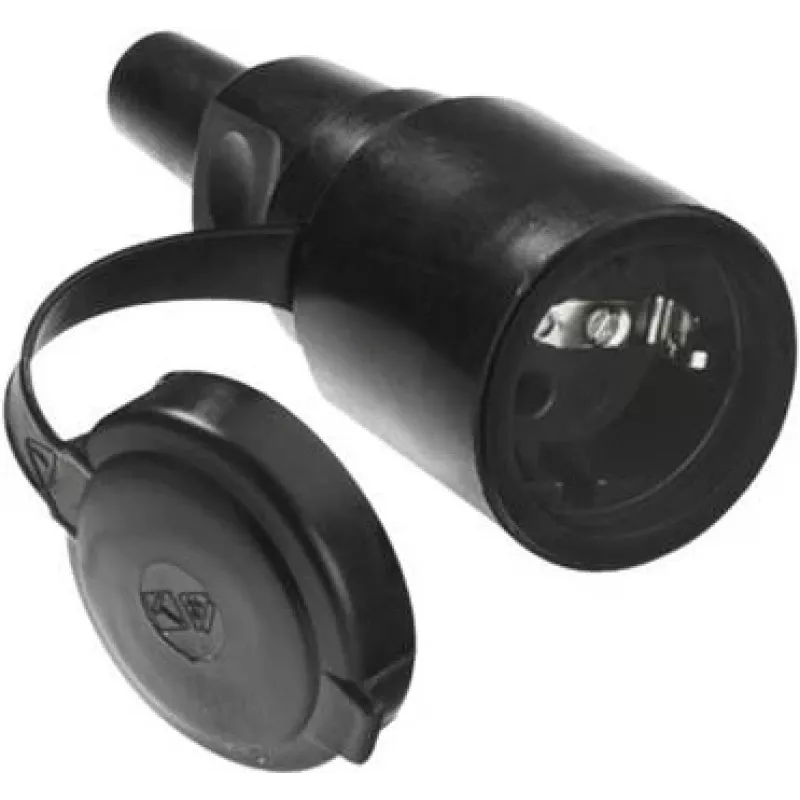

Elektrischer Steckverbinder Bachmann 919.177 16 A

Bachmann 919.177 ist ein elektrischer Steckverbinder, der entwickelt wurde, um 16-A-Netzsteckdosen zu verbinden oder zu verlängern. Er ist für die Inline-Kopplung kompatibler 16-Ampere-Netzsteckdosen konzipiert und unterstützt die Montage an Kabeln bis zu H07RN-F 3G 2,50 mm2. Der Kuppler verfügt über einen thermoplastischen Gummieinsatz mit Schutzkontakt, eine seitliche Befestigung und Abdeckung sowie ein robustes Industriegehäuse mit Oberflächenklemmen und einer standardisierten Clip-In-Funktion. Der Betriebstemperaturbereich reicht von -40 °C bis 70 °C und macht ihn für eine Vielzahl von Innen- und geschützten Außenumgebungen geeignet, in denen eine zuverlässige 16-A-Verbindung erforderlich ist.

Vorteile

Der Kuppler bietet eine einfache Möglichkeit, 16-A-Stromkreise zu verlängern oder zu verbinden, ohne dass komplexe Neuverkabelungen erforderlich sind. Der thermoplastische Gummieinsatz mit Schutzkontakt gewährleistet eine sichere Erdung, während die seitliche Befestigung und Abdeckung den mechanischen Schutz verbessern und die Staubbelastung reduzieren. Die industrietaugliche Konstruktion mit Oberflächenklemmen und einem Clip-In-Mechanismus erhöht die mechanische Stabilität und vereinfacht die Installation und Entfernung. Die breite Temperaturtoleranz unterstützt den Einsatz in Umgebungen mit erheblichen Temperaturschwankungen.

Geeignet für

• Temporäre Stromverteilung auf Baustellen und in Werkstätten
• Verlängerung oder Zusammenführung von Steckdosen in Büros und Hauswirtschaftsräumen
• Anschluss von Geräten, die einen 16-A-Netzanschluss benötigen
• Semipermanente Installationen, bei denen ein langlebiger Inline-Kuppler erforderlich ist

Technische Daten

• Nennstrom: 16 A
• Kabelkompatibilität: bis zu H07RN-F 3G 2,50 mm²
• Betriebstemperaturbereich: -40 °C bis 70 °C
• Einsatzmaterial: thermoplastischer Gummi mit Schutzkontakt
• GehäVerwendung: robuste Industrieausführung mit Oberflächenklemmen
• Montage/Befestigung: seitliche Befestigung und Abdeckung, standardisierte Clip-In-Funktion

Anwendung

Stellen Sie vor der Installation sicher, dass die Stromzufuhr unterbrochen ist. Bereiten Sie das Kabelende entsprechend der angegebenen Kabelkompatibilität vor (max. H07RN-F 3G 2,50 mm²) und führen Sie die Leiter gemäß den Polaritäts- und Erdungsanforderungen in den Kuppler ein. Sichern Sie das Kabel mit den Oberflächenklemmen und betätigen Sie die Clip-In-Funktion, um das Gehäuse zu verriegeln. Schließen Sie die Seitenabdeckung, um die Kontakte zu schützen. Nach der Installation stellen Sie die Stromversorgung wieder her und überprüfen, ob die angeschlossenen Geräte eine stabile 16-A-Versorgung erhalten und die Erdungskontinuität gegeben ist.

Empfehlungen

Verwenden Sie den Kuppler nur mit kompatiblen 16-A-Geräten und Kabeln, die den angegebenen Querschnitt erfüllen. Setzen Sie den Kuppler keinen direkten Wasserstrahlen oder dem Eintauchen aus; verwenden Sie ihn an geschützten Orten oder dort, wo die IP-Schutzart und die örtlichen Vorschriften dies zulassen. Überprüfen Sie regelmäßig Klemmen, Kontakte und den Gummieinsatz auf Verschleiß oder Schäden und ersetzen Sie den Kuppler, falls eine Beeinträchtigung festgestellt wird.
