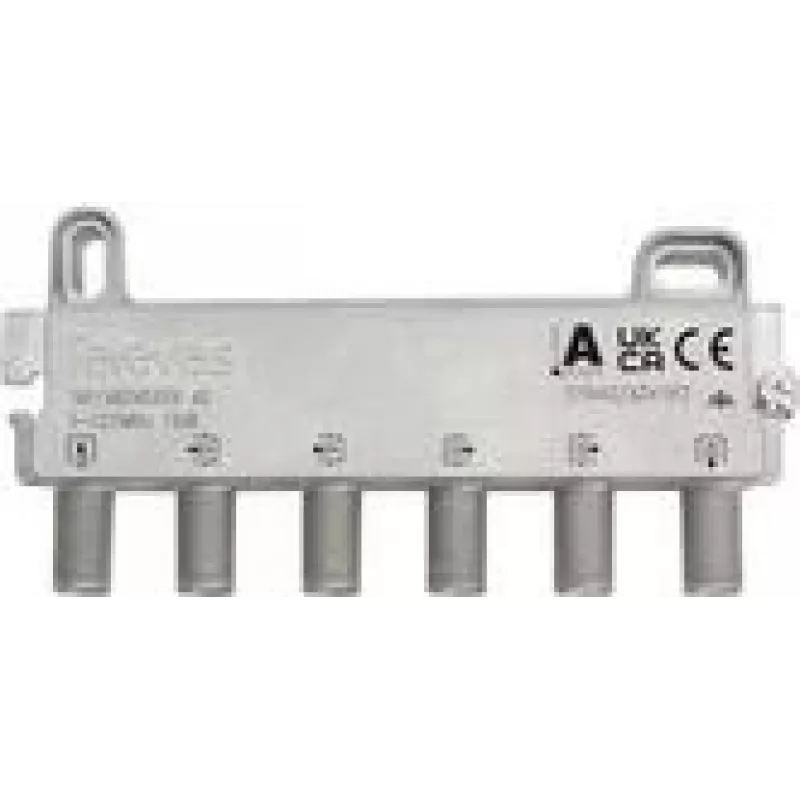

Splitter Televes AZ415FZ 4-fach 5–1218 MHz 15 dB

Der Televes AZ415FZ 4-fach-Splitter arbeitet im Frequenzbereich von 5–1218 MHz und liefert vier angepasste Ausgänge mit 15 dB Isolation. Er ist so konzipiert, dass er einen einzelnen koaxialen HF-Eingang in vier Ausgänge aufteilt und dabei die Signalintegrität bewahrt. Dieser kompakte Splitter ist für die TV-Verteilung und die kombinierte Satelliten-/Terrestrische Signalaufteilung in privaten oder kleinen gewerblichen Installationen vorgesehen. Das Gerät bietet eine gleichmäßige Frequenzabdeckung und eine einheitliche Dämpfung über alle Ausgänge für einen stabilen Empfang.

Vorteile

Der Splitter bietet eine breite Frequenzabdeckung vom unteren VHF- bis zum erweiterten UHF-Band und ermöglicht die Nutzung mit einer Vielzahl von terrestrischen und einigen Satelliten-ZF-Signalen. Mit einer Isolation von 15 dB zwischen den Ausgangsanschlüssen werden Signalleckagen und Interferenzen zwischen den Ausgängen reduziert, was die Gesamtsystemleistung verbessert. Die einheitliche Dämpfung und die angepassten Ausgänge des Geräts tragen dazu bei, ausgewogene Pegel zu mehreren Empfängern ohne komplexe Entzerrung aufrechtzuerhalten. Das passive Design erfordert keine Stromversorgung und gewährleistet eine einfache Installation und geringen Wartungsaufwand.

Geeignet für

• Verteilung terrestrischer TV-Signale an mehrere Empfänger in einem Zuhause
• Kleine gewerbliche Installationen, die eine 1-auf-4-HF-Aufteilung erfordern
• Integration in Antennensysteme, bei denen passive Aufteilung und Portisolation benötigt werden
• Einsatz in Systemen, die eine gleichmäßige Dämpfung und ein konstantes Frequenzverhalten über die Ausgänge erfordern

Technische Daten

• Frequenzbereich: 5–1218 MHz
• Anzahl der Ausgänge: 4 (ein Eingang auf vier Ausgänge)
• Isolation zwischen den Ausgängen: 15 dB
• Typ: Passiver HF-Splitter
• Anschlusstyp: F-Stecker (Buchse)
• Einfügedämpfung / Dämpfung: gleichmäßig, über alle Ausgänge angepasst (ca. typische Dämpfung eines passiven Splitters)

Verwendung

Verbinden Sie das ankommende Koaxialkabel, das das HF-Signal führt, mit dem Eingangsanschluss des Splitters und schließen Sie bis zu vier Koaxialkabel an die Ausgangsanschlüsse an, die zu Empfängern oder Verteilverstärkern führen. Stellen Sie sicher, dass die Anschlüsse fest angezogen sind, um Rückflussdämpfung und Signalverschlechterung zu minimieren. Platzieren Sie den Splitter an einem trockenen, belüfteten Ort, fern von starken elektromagnetischen Störungen, und vermeiden Sie es, Stromkabel parallel und in der Nähe von HF-Leitungen zu verlegen. Für den Betrieb ist keine externe Stromversorgung erforderlich.

Empfehlungen

Verwenden Sie für beste Ergebnisse hochwertige Koaxialkabel und ordnungsgemäß abgeschlossene F-Stecker. Wenn die Signalpegel an den Empfängern nach der Aufteilung grenzwertig sind, sollten Sie einen aktiven Verteilverstärker oder Leitungsverstärker vor der Aufteilung hinzufügen, um die passive Dämpfung auszugleichen. Überprüfen Sie die Antennenausrichtung und kontrollieren Sie die Signalpegel an jedem Empfänger nach der Installation, um einen ausreichenden Empfang über den gesamten Frequenzbereich sicherzustellen.
